Indvendig simuleringsboks

IPETRONIK IPETRONIK Innenraumsimulationsbox

IPETRONIK kabinesimuleringsboks
Her tilbyder vi en IPETRONIK kabinesimuleringsboks.
Tekniske data og anlægsbeskrivelse:
IPETRONIK kabinesimuleringsboks (ny og ubrugt)
Kabinesimuleringsboksen er designet til at simulere passagerkabinen under tests i recirkulationsdrift.
Den har et variabelt kabinevolumen fra 1,8 til 4 m³.
Udsugningsvolumenstrømmen fra frontfordamperen eller klimaanlægget føres kontrolleret ind i kabinen.
Med kabinesimuleringsboksen testes kun bagfordampere, som er installeret i passagerkabinen.

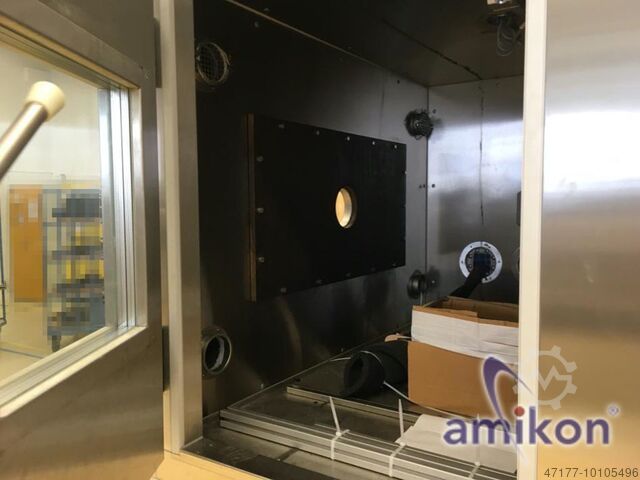

Isoleringshuset er monteret på en aluminiumsprofilramme med hjul.
Der er installeret en lampe i kammeret.
Boksen er beskyttet mod overtemperatur via en sikkerhedstermostat (Esti).
Hvis den tilladte temperatur overskrides, ødelægges en glaspære i ESTI'en og anlægget stopper.
(UDLØSNINGSTEMPERATUR: 80°C)
Tekniske data for isoleringskammer:
Mål:
Udvendigt: Bredde 1.860 mm Dybde 2.360 mm Højde 1.360 mm
Indvendigt: Bredde 1.700 mm Dybde 2.200 mm Højde 1.200 mm
Isolering:
80 mm polyurethanskum, uden CFC, U-værdi 0,27 W/m2K, byggematerialeklasse B1 iht. DIN 4102
Tekniske data og anlægsbeskrivelse:
Forbindelse: Not-og-fjedersystem med integrerede excenter-lukkekroge.
Overflader:
Begge sider: 0,8 mm rustfrit stål 1.4301, slebet, korn 320
Gulvudførelse:
2,0 mm rustfrit stål 1.4301, SM-raute, skridsikker,
gulv opbukket 90° hele vejen rundt (ca. 15 mm), gulvplade plant med vægplade,
Trykfordelingsplade af krydsfinér, belastbar 1.500 N/gummihjul (kontaktflade > 4 cm2),
30.000 N/m2 fladelast, gulvfuger fuldt svejset, indsvejset rustfrit stålrør som gulvafløb,
trukket ud gennem gulvet
Kammerdør:
Luge, 1-fløjet, 800 x 1200 mm indvendig lys, DIN venstre, opvarmet dørkarm (230 V),
varmebånd uden silikone, fire-sidet tætningsprofil af EPDM,
håndtag med preslukning, aflåselig, nødåbning,
opvarmet inspektionsvindue, 500 x 500 mm, 3-lags,
fladevarme (230 V), rammevarme (230 V), opvarmning styret af bygherre,
kantlist uden silikone
Forskydelig væg:
1680 x 1180 mm, 80 mm polyurethanskum, begge sider 0,8 mm rustfrit stål 1.4301,
slebet, korn 320, med beskyttelsesfolie, alt omkring lukket med stålplade
(Bagvæggen kan manuelt justeres trinløst for volumenændring)
Podpolypy Ejfx Abmsrd
Recirkulationssystem:
Til temperaturstyring er der monteret en varmeveksler (Systemair) i recirkulationsstrømmen for indirekte temperaturregulering.
Luft føres med en radialrørventilator (Cosmo), opvarmning sker via en elektrisk varmelegeme (Türk og Hillinger) integreret i saltkredsen.
Varmelegemerne overvåges løbende af temperaturvagt og -begrænser (Türk og Hillinger, Johnson Controls).
Køling sker via en sekundær saltlagekreds med pumper (KSB) og 3-vejs ventil (Belimo).
Installeret elektrisk varmeeffekt 1 x 6 kW.
Blandingsforhold: 50% vand / 50% ethylenglykol.
Indføring fra station: =TME2++AS-QF21
Forsyningsspænding: 400V
Effekt: 17kW
Nominel strøm: 33A
Forsikring: 35A
Styringsspænding: 24V DC /24V AC /230V AC
PLC-system: S7 300
Type: IPETRONIK kabinesimuleringsboks
Tilstand: brugt

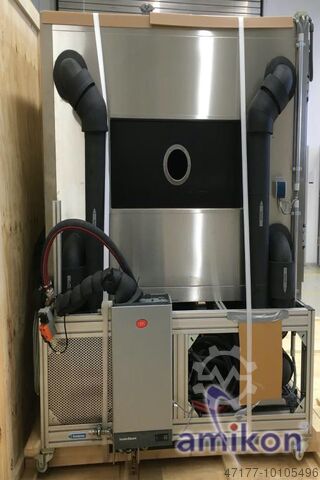

Leveringsomfang: (se billede)
(Ændringer og fejl i tekniske data forbeholdes!)
Yderligere spørgsmål besvarer vi gerne pr. telefon.
