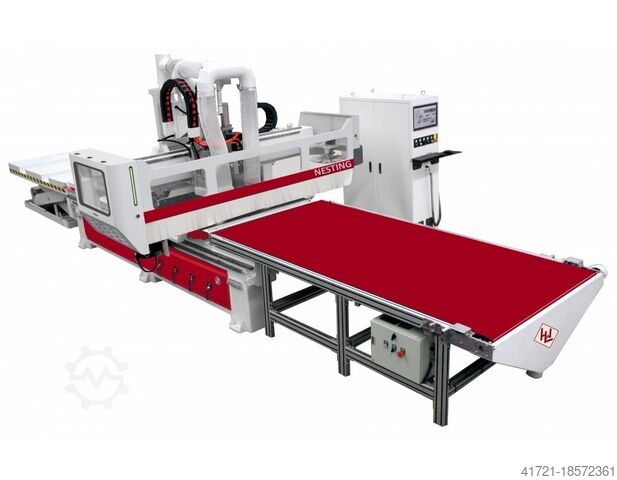

CNC bearbejdningscenter

WINTER ROUTERMAX NESTING 1537 DELUXE

Mål (Længde/Bredde/Højde): 8800 x 2100 x 2100 mm
Njdpfx Aov A Hcloftjlk
Vægt: 6.000 kg
Samlet effektbehov: 18-36 kW
CNC-bearbejdningscenter ROUTERMAX NESTING 1537 DELUXE

- Aksevandring X-akse: 3.700 mm
- Aksevandring Y-akse: 1.600 mm
- Aksevandring Z-akse: 200 mm
- Arbejdsområde X-akse: 3.685 mm
- Arbejdsområde Y-akse: 1.550 mm
- Arbejdsområde Z-akse: 70 mm
- Last-/unloadhastighed: 15 m/min
- Fræsemotor, luftkølet HSD / Italien, 9,6 kW, HSK 63 (option 11 kW HSK 63F)
- Spindelomdrejninger, trinløs: 24.000 o/min
- Værktøjsveksler: 8-position karussel, medbringer
- Boreaggregat, vertikalt 5+4 FAM / Italien
- 5 spindler i Y-retning, boredistance 32 mm
- 5 spindler i X-retning, boredistance 32 mm
- Fremføringssystem (X & Y-akse): tandstang- og tandhjulsdrev
- Fremføringssystem (Z-akse): kuglespindel
- Fremføringsmotorer: AC servomotorer YASKAWA
- Præcise THK linearføringer med langtidssmøringsenhed på X, Y, Z
- SHIMPO gear-drev
- Maks. fremføringshastighed: 80 m/min
- Maks. arbejdshastighed: 25 m/min
- Arbejdsnøjagtighed: 0,05 mm
- Vakuum-rastbord med 4 sektioner
- BECKER vakuumpumpe, tørkørende og luftkølet, 2 x 129 m³/h = 258 m³/h
- Emnepositionering, pneumatiske nedfældbare anslag: 2 stk. i X og Y
- Værktøjslængdesensor
- CAD/CAM-software EXICAM
- Styring: OSAY
- Interface: Ethernet/USB/CompactFlash Card
- Sikkerhedslysbom iht. EN 848-3 (valgfrit afhængigt af installationsforhold)
- Inkl. automatisk ind- og udladesystem
- Påfyldning via hydraulisk sakseliftbord
Emnet trækkes ind i maskinen med vakuumsugere, der er fastgjort til portalen og løftes fra sakseliftbordet.
Efter nesting-processen skubbes materialet via en skubber over på transportbåndet på udskubningsbordet.
- El-tilslutning: 3 faser, 400 V, 50 Hz
- Driftsmiljøtemperatur: 0-45°C
- Bredde ca. 2.100 mm
- Længde ca. 8.800 mm
- Samlet vægt ca. 6.000 kg
