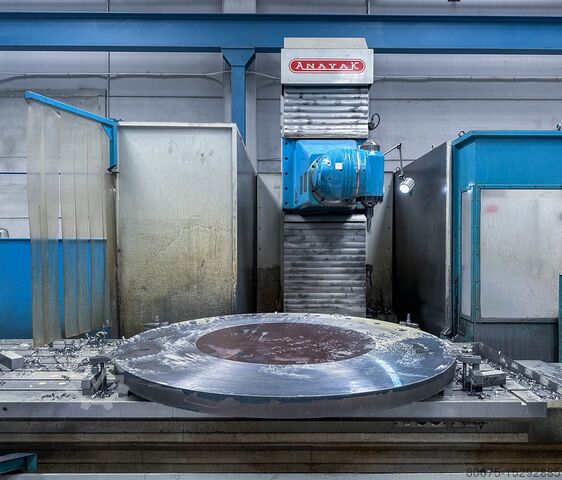

Fræsemaskine

ANAYAK VH plus 3000

Stand: klar til brug (brugt), Produktionsår: 2003, Funktionalitet: fuldt funktionsdygtig, vandring X-akse: 3.000 mm, vandring på Y-aksen: 1.270 mm, vandring på Z-aksen: 1.500 mm, controller model: Heidenhain 530, Udstyr: spåntransportør, TEKNISKE DETALJER X-akse bevægelsesbane: 3.000 mm Y-akse bevægelsesbane: 1.270 mm Z-akse bevægelsesbane: 1.500 mm Omdrejningstal: op til 4.000 o/min Værktøjsoptagelse: SK50 Lrodpfx Ahsymcu As Tei MASKINEDETALJER Styring: Heidenhain 530 Indvendig køling: 22 bar UDSTYR Diagonal fræsehoved med 2,5 x 2,5 indeksering Spåntransportør i længderetning

Stand: meget god (brugt), fremføringslængde X-akse: 450 mm, fremføringslængde Y-akse: 300 mm, fremføringslængde Z-akse: 300 mm,

Stand: meget god (brugt), Produktionsår: 2014, Funktionalitet: fuldt funktionsdygtig, vandring X-akse: 3.000 mm, vandring på Y-aksen: 1.700 mm, vandring på Z-aksen: 1.500 mm, Heidenhain 530 Diagonal fræsehoved med 2,5° x 2,5° indeksering Omdrejningstal op til 6.000 o/min Værktøjsoptag SK50 Indvendig køling med 36 bar Spåntransportør i længderetning og tværgående transportør Lodpfxjx I A Hve Ah Teri

Stand: god (brugt), Produktionsår: 2008, Slaglængder X Y Z: 3000 x 1300 x 2000 mm, Bord: 2000 x 1600 mm, Bordbelastning: 13.000 kg, B-akse: 360 grader, Lrodpfx Ahjvz A Ris Toi Heidenhain iTNC530, Spindelkonus ISO SK50, Spindelhastighed: 5.000 o/min, Værktøjsskifter med 60 stationer, Kølevandssystem, Indspærringsskærme.

Stand: brugt, Produktionsår: 2009, x-akse 800 mm y-akse 800 mm z-akse 800 mm Styring: SINUMERIK 840D Spindelomdrejninger – trinløst 5 – 10.000 o/min Drivkraft (40 % ED): 38,00 kW Drivkraft (100 % ED): 25,00 kW Drejningsmoment ved 40% / 100% ED: 288 / 187 Nm Spindeltilslutning: HSK 100 Fremføring X/Y/Z-akse: 0 – 60.000 mm/min Rapidraverse X/Y/Z: 60,00 m/min Fremføringskraft X/Y/Z: 12,00 kN B-akse: 180 x 0,001° Rapidraverse B-akse: 10,00 o/min Lsdjx Tiy Topfx Ah Tjri Paletstørrelse: 800 x 630 mm Bordbelastning: 0,80 t C-akse: 360 x 0,001° Bordomdrejninger trinløst: 1 – 800 o/min Drivkraft – bord: 13,85 kW Drejningsmoment ved planflange maks.: 1.550 Nm Værktøjsmagasin: Kædemagasin, 60 pladser Værktøjsdiameter: 110 mm Værktøjsdiameter med 2 frie pladser: 230 mm Maks. værktøjslængde: 450 mm Maks. værktøjsvægt: 30,00 kg Samlet effektbehov: 80,00 kW Maskinens vægt ca.: 18,00 t Pladsbehov ca.: 7,50 x 5,50 x H3,50 m 5-akset bearbejdningscenter med SIEMENS Sinumerik 840D styring, båndfilteranlæg 980 l, spåntransportør, kølevæske gennem spindlen, udsugning, BLUM værktøjsmåling, måleprobe, driftsart 4, værktøjskonusrensning, hydraulisk spænding med proportionalventil.

Stand: meget god (brugt), Motorisk drevet dreje-/forskydningsbord Trinløs rundbord (inddeling 0,001°) Fabrikant: Rückle Type: PKT 6 Lrsdpfeif Rlbjx Ah Tsi Opspændingsflade: 1600 mm x 1600 mm Forskydningsvej, længde: W-akse = 1000 mm Stand: Meget god (brugt)

Stand: ny, vandring X-akse: 2.000 mm, vandring på Y-aksen: 2.050 mm, vandring på Z-aksen: 1.500 mm, bordbelastning: 8.000 kg, spindeldiameter: 110 mm, spindelhastighed (maks.): 3.000 o/min, bordlængde: 1.600 mm, bordbredde: 1.440 mm, tilførselsrate X-akse: 10.000 m/min, fremføringshastighed Y-akse: 12.000 m/min, fremføringshastighed Z-akse: 12.000 m/min, rejseafstand W-akse: 500 mm, emne vægt (maks.): 8.000 kg, slædebevægelse: 500 mm, quill diameter: 110 mm, samlet vægt: 25.000 kg, Udstyr: rotationshastighed trinløst variabel, FABRIKSNYT BOREVÆRK (T-KONSTRUKTION) HEIDENHAIN styring og motorer: HEIDENHAIN TNC 640 digital styring HEIDENHAIN TFT 19" skærm HEIDENHAIN pakke: motorer, målesystemer og HR 510 håndhjul Ljdpfx Ahoxc Hphe Teri IKZ: Intern kølemiddelforsyning, 20 bar Ekstraudstyr: Kæde-værktøjsveksler med dobbelt griber, 60 værktøjspositioner Dobbelt hængselsbånd-spåntransportør (langsgående), én foran og én bagpå Perimetrisk inddækning Spindellejesupport 250 mm Hængselsbånd-spåntransportør RENISHAW RMP 60 måleprobe Kun forespørgsler fra Tyskland bliver besvaret // Kun henvendelser fra Tyskland behandles

Stand: meget god (brugt), Produktionsår: 2007, Gleason Pfauter G130H CNC vertikal tandhjulshobber Styring: Siemens 840D Årgang: 2007 Lrsdpfx Ajxxzqljh Toi Kapacitet Maksimal emnediameter: ca. 130 mm Maksimal tandbredde: ca. 170–180 mm Maksimal modul: op til modul 3 eller 4 afhængig af konfiguration Minimal modul: ca. modul 0,5 Hobhovede Skærehovedeffekt: ca. 11,5–14 kW Område for hob-omdrejningstal: ca. 10–4.000 o/min Hobhoved sving: ca. ±45° Maksimal diam. for skærehob: ca. 100 mm Maksimal hoblængde: ca. 240–317 mm Hobskiftevej: ca. 170–220 mm Aksevandringer X-akse: ca. 200 mm Y-akse: ca. 170 mm Z-akse (aksialslæde): ca. 250–350 mm Emnespindel og bord Emnespindel hastighed: ca. 0–1.000 o/min Borddiameter: ca. 160–168 mm Bordboring: ca. 65 mm Maksimal spændelængde: ca. 245 mm Hydraulisk spænding medfølger typisk Proces Vådskæring Ekstern tandhjulshobning To snitcyklusser samt konisk eller kronehobning mulig ISO 30 hobspindel Valgfri automatiske ind-/udlæsningssystemer Elektrisk og generelt Maskinvægt: 11 tons Arealbehov: ca. 3 x 3 meter med afskærmning

Stand: generelrenoveret (brugt), Produktionsår: 1985, Funktionalitet: fuldt funktionsdygtig, vandring X-akse: 1.200 mm, vandring på Y-aksen: 2.000 mm, vandring på Z-aksen: 700 mm, spindelhastighed (maks.): 1.500 o/min, spindelhastighed (min.): 5 o/min, fremføringslængde X-akse: 1.200 mm, fremføringslængde Y-akse: 2.000 mm, fremføringslængde Z-akse: 700 mm, tilførselsrate X-akse: 1.000 m/min, fremføringshastighed Y-akse: 1.000 m/min, fremføringshastighed Z-akse: 1.000 m/min, samlet bredde: 4.000 mm, San Rocco horisontalboremaskine, fuldstændigt renoveret, fra en højkvalitets luftfartsindustriel produktionsvirksomhed. CNC-styring Siemens SINUMERIK 840D med SIMODRIVE 611 drivsystem. Maskinen er udstyret med moderne digitale drev og er velegnet til højpræcis fleraksebearbejdning i kontinuerlig drift. Maskinen blev renoveret i 2024 og fik helt nye teleskopafdækninger på alle akser samt adskillige andre mindre, men væsentlige, opgraderinger på hydraulik, CNC-styring, slanger og tætninger af enhver art. Maskinen er komplet udstyret, inklusive kølemiddelanlæg mv. Bearbejdningsveje X-akse (længde): 1.200 mm Y-akse (tværgående): 2.000 mm Z-akse (lodret / spindelakse): 700 mm Spindelspecifikationer Borespindeldiameter: 100 mm Værktøjsoptagelse: ISO 50 Fræsspindeldiameter: 185 mm Aksial slaglængde spindel: 700 mm Fødninger og hurtigløb Automatiske fødninger spindel og vertikalakse: 2 × 1.000 mm/min Hurtigløb spindel og vertikalakse: 5.500 mm/min Afstande Minimum spindelhøjde over bord: 0 mm Maksimum spindelhøjde over bord: 1.500 mm Maksimal afstand spindelnæse til bordmidte: 1.850 mm Spindelhastigheder Lsdpfxex Rhlcs Ah Tori Momentområde: 5 til 14 omdr./min Permanent effektområde: 15 til 1.450 omdr./min Antal geartrin: 4 Hastighedsområder: 6–51 / 49–160 / 140–460 / 440–1.450 omdr./min Borddata Drejepladestørrelse: 1.100 × 1.300 mm Længdeforskydning: 1.200 mm Tværforskydning: 2.000 mm Bordfødninger Automatiske fødninger X og Y: 1.000 mm/min Hurtigløb X og Y: 5.500 mm/min Bordets drejebevægelse Kontinuerlig rotation: 30 til 100 grader/minut Hurtigdrejning: 5.000 grader/minut Drivsystem Siemens SIMODRIVE 611 E R modul 36/47 kW LT moduler 108 A samt 2 × 25 A Løfte- og transportdata Gruppe 1 Stålstang: diameter 70 mm, længde 1.600 mm Stålstang: diameter 70 mm, længde 2.400 mm Fire afstandsringe til løfteslynger Fire ståltov: diameter 22 mm Vægt ca. 12.500 kg Gruppe 2 To ståltove, minimum diameter 18 mm Vægt ca. 3.500 kg Gruppe 3 Manuel løft Vægt ca. 1.300 kg Tilstand Maskinen er i meget god teknisk stand og kan besigtiges og afprøves under strøm efter aftale.

Stand: brugt, CNC-styring, betjeningspult, logikenhed, banestyring Lodpfepz Sf Eox Ah Teri - Fabrikat: Heidenhain, logikenhed til banestyring - Type: LE 407 A 236 484 10 - Enkeltkomponenter: se fotos - Mål: 480/330/H140 mm - Vægt: 9,5 kg
