Vertikalt bearbejdningscenter

CHIRON FZ 15K S FA

Betingelse: reparationskrævende (brugt), Produktionsår: 2009, Funktionalitet: ikke funktionsdygtig, maskine/køretøjsnummer: 281-06, Tekniske egenskaber: # Bearbejdningsområde: X 550 mm; Y 400 mm; Z 360 mm # Aksebeskrivelse: 3 LINEÆRE AKSER (X, Y, Z) + 1 rotationsakse (A) på bordet og 2 rotationsakser (B) med indeksdelingshoved med direkte vinkellmålesystem, antal omdr. 50 min⁻¹, præcision +/- 5" # A-akse sving: +/-110˚ # Maks. emnestørrelse/-spænding: Ø 247 x 830 mm; maks. vægt 360 kg # Hurtigbevægelse: X/Y/Z 40/40/40 m/min # Afstand mellem delingshoveder B1/B2: 250 mm # Spindelhastighed: 1-10.000 omdr./min # Spindelnæse: DIN69893-HSK-A63 (med intern køling) # Automatisk værktøjsskifter: 1x48 værktøjer / chip-til-chip ca. 2,5 sek. # Værktøj maks. Ø82 mm / længde maks. 250 mm / 5 kg Elektrisk tilslutning: # Spænding: 3x400V/50Hz # Installeret effekt: ca. 45 kVA / 80A Dimensioner: # Installationsareal: ca. 4,4 x 2,3 x 3,1 m # Vægt: ca. 8.500 kg Udstyr inkluderer: # CNC-styring: Siemens 840D Power Line # Spånudsuger: Spring Knoll # Oliekølesystem # Oliefilteranlæg maks. 80 Bar: Knoll HL 450/1200 # KØLEANLÆG TIL AKSEL, SÅR OG STYRINGSKAB # 2 OLIESMØRESYSTEMER # OLIE DAMPADSORPTIONS-/GENVINDSYSTEM: LTA AC3002 # Brandslukningsanlæg: Kraft & Bauer # Emnetilstedeværelse P/Y: med lavtryksluftdetektorer # Proceskontrol: Marposs T25 Lredsxxivcepfx Ab Dsw # Værktøjsbrudkontrol: Blum Novotech # VÆRKTØJSHOLDERGENKENDELSE I ARBEJDSSPINDEL # Dokumentation: ikke komplet Maskinens tilstand: IKKE FUNGERENDE # Dør til værktøjsmagasin # Sensor for værktøjsmagasinets tilstedeværelse (BERU)

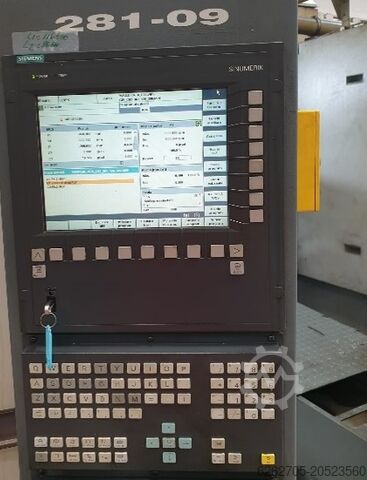

Betingelse: reparationskrævende (brugt), Produktionsår: 2009, Funktionalitet: ikke funktionsdygtig, maskine/køretøjsnummer: 281-09, Tekniske egenskaber: # Bearbejdningsområde: X 550 mm; Y 400 mm; Z 360 mm # Aksebeskrivelse: 3 LINEÆRE AKSER (X,Y,Z) + 1 rotationsakse (A) med drejebord samt 2 rotationsakser (B) med indekseringshoved; direkte vinkelmålesystem, omdrejningstal 50 min⁻¹, præcision +/- 5" # A-akse sving: +/-110˚ # Maks. emnedimensioner: Ø 247 x 830 mm, maks. vægt 360 kg # Hurtigkørsel: X/Y/Z 40/40/40 m/min # Afstand mellem indekseringshoveder B1/B2: 250 mm # Spindelhastighed: 1-10.000 o/min # Spindelnæse: DIN69893-HSK-A63 (med indvendig køling) Lsdexwmvkepfx Ab Dsrw # Automatisk værktøjsskifter: 1x48 værktøjer, skiftetid chip-til-chip ca. 2,5 sek. # Maks. værktøjsdiameter 82 mm / længde maks. 250 mm / 5 kg Elektrisk tilslutning: # Spænding: 3x400V/50Hz # Installeret effekt: ca. 45 kVA / 80A Dimensioner: # Installationsareal: ca. 4,4 x 2,3 x 3,1 m # Vægt: ca. 8.500 kg Udstyr inkluderer: # CNC-styring: Siemens 840D Power Line # Spånudsugning: Spring Knoll # Oliekølingssystem # Oliefilteranlæg maks. 80 bar: Knoll HL 450/1200 # Kølesystem til aksel, linearføringer og el-skab # 2 oliesmøresystemer # Olie-damp-absorptions-/genvindingssystem: LTA AC3002 # Brandslukning: Kraft & Bauer # Emnetilstedeværelseskontrol P/Y: med lavtryksluftdetektering # Procesovervågning: Marposs T25 # Værktøjsbrudkontrol: Blum Novotech # Værktøjsunderstøtningsdetektering i arbejdsspindel # Dokumentation: ufuldstændig Maskinstatus: IKKE FUNGERENDE # Hydraulikoliens lækage Peiseler-bord # Ny hydraulikpumpe på lager
