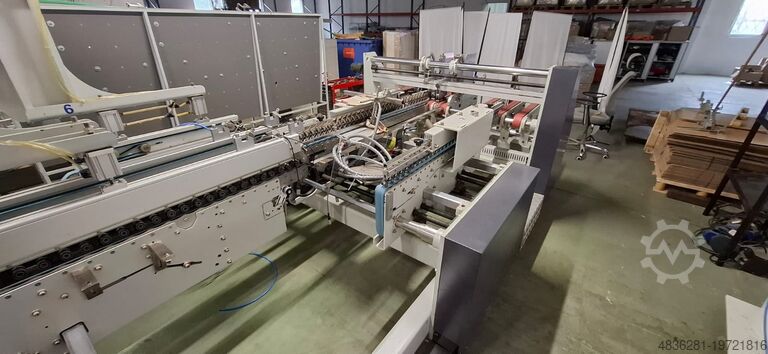

Lim- og samleautomat

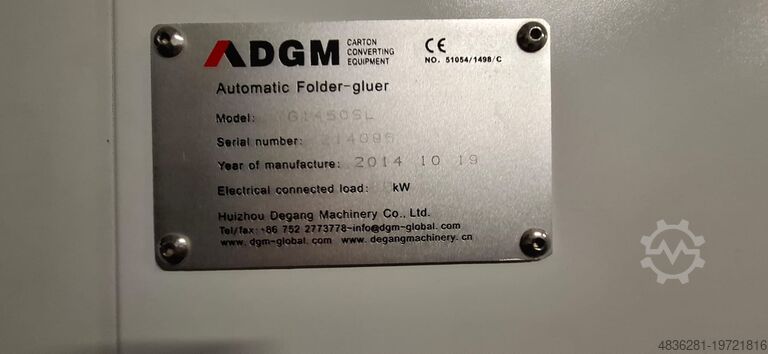

DGM Megafold 1450

Retlinje-, auto-luk, dobbeltvæg, 4-hjørne og 6-hjørne kasser. Stand: Perfekt!

Maks. hastighed: op til 300 m/min; indstillingshastighed (inching speed): 20 m/min
Materialetykkelse: op til 1200 g/m² for massiv karton samt bølgepap (E, C, B, AB – 3 eller 5 lag, maks. ca. 8 mm før folding, ca. 20 mm efter folding)
Maks. tykkelse på foldet kasse: ca. 20 mm

Modulopbygning og drev:
Hver sektion drives uafhængigt af servomotor (“SmartServo system”)
Motoriserede linealføringer til carrier-flytning, sikrer præcis transport & positionering
Job-hukommelsesfunktion (Memory Job recall) for hurtig omskiftning mellem gentagne opgaver

Maskinesektioner – hovedfunktioner:
Bsdpfxjw H Nw Ee Aamswi

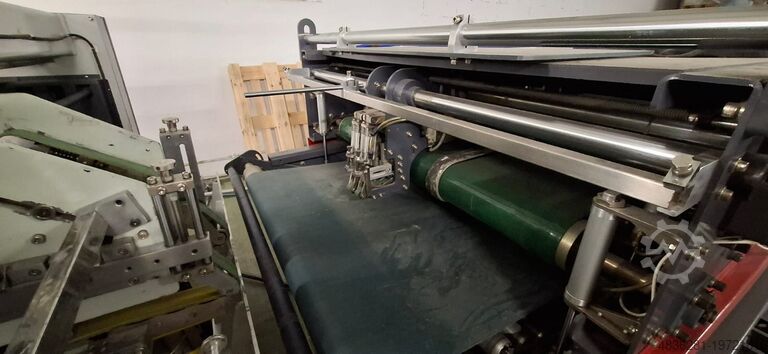

1. Feeder Section – Gnidningsføder med justerbar vibrator, sideporte, servomotordrev, bånd med sugefunktion, touchpanel, bagstøtte til lange emner.
2. Side Register Section – Justering af emnet til siden for perfekt parallelt indløb; hurtig opsætning; servomotor.
3. Pre-folding Section (ekstra på AC/PC/SL) – Prefolder op til 180° (flap), 135° (tredje fals), falsåbnere.
4. Crash Lock Bottom Section – Sæt af kroge og spiraler til folding af forklapper, justerbar krogspænding, B-lås konfiguration, hurtig setup.
5. Gluing Unit – Én nedre (venstre) og valgfri nedre højre limtank; på forespørgsel øvre koldlimsystem; let aftagelig og nem rengøring.
6. Folding & Closing Section – Servo-drev på yderbånd (op til 180°), tre komplette carriers (øverste/nederste), mini-box folder, serviceadgang.
7. Trombone / Transfer Section – Uafhængigt drev, automatisk båndspænding, pneumatisk kvadreringsenhed, transport til pressektion.
8. Press Section – Pneumatisk/servo-presse, manuel/auto drift, længde ca. 6,5 m (effektiv ca. 4 m), trykjustering, frontkvadreringsenhed.
9. Back-folding Device (kun på SL-modeller) – Elektronisk, usynkroniseret system, to uafhængige servomotorer, let opsætning til 4-/6-hjørne kasser.
10. Optional Scoring / Creasing Module – Big-sektion med servodrev før pre-folding, giver mulighed for dybere bigning.

Tekniske dimensioner 1450 SL:
Maskinlængde: fra ca. 22,4 m (PC/SL)
Bredde: ca. 2,23 m; Højde: ca. 1,5 m
Nettovægt: 15 ton
Motoreffekt: 40–45 kW; luftforsyning (6 bar), forbrug ca. 30 m³/t, limbeholder ca. 155 L

🤝 Fordele ved Megafold:
Materialeuniversialitet: fra tyndt massivkarton til tungt bølgepap og multi-wall
Bredt udvalg af boksdesign: retlinjet, auto-luk, dobbeltvæg, 4-hjørne, 6-hjørne
Modulært og konfigurerbart design gør det muligt at tilpasse til specifikke produktionsbehov
Avanceret automatisering og præcision: servodrev, jobhukommelse, fjernbetjent styring, touch HMI
Let servicering og rengøring takket være modulopbygning og god adgang
