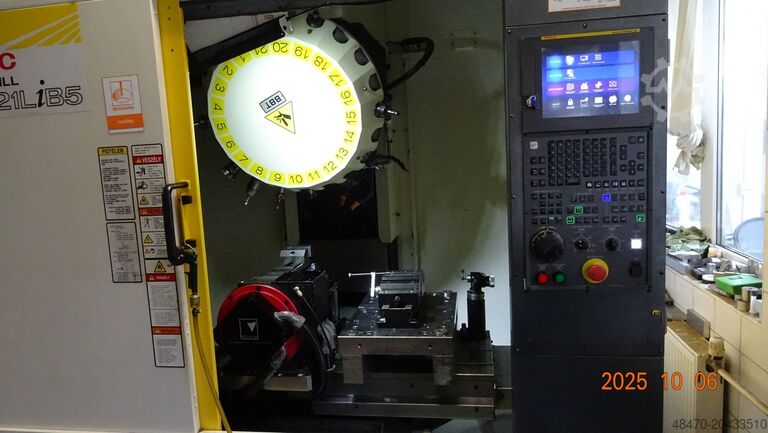

Lodret bearbejdningscenter

FANUC Robodrill Alpha D21LiB5

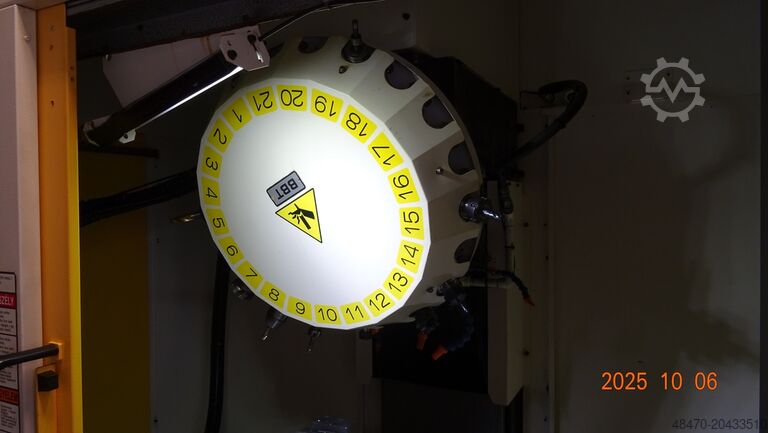

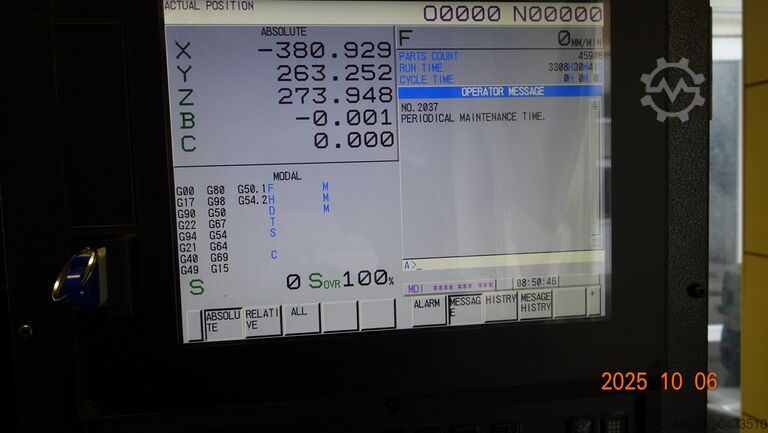

Stand: brugt, TEKNISKE DATA - Antal akser: 5 FRÆRESPINDEL - Værktøjsoptagelse: BBT 30 (Big-Plus) - Spindel-drevkraft: 12 [kW] - Spindelhastighed: 10.000 [o/min] LINEÆRE AKSER - Vandring X/Y/Z-akse: 700/400/330 [mm] - Rapidhastighed (X/Y/Z): 54 [m/min] - Fremføringshastighed (X/Y/Z): 1-30.000 [mm/min] VÆRKTØJSSKIFTER - Værktøjsskifter type: Paraplymagasin - Antal værktøjer i magasin: 21 BORD - Bordstørrelse: 850 x 410 [mm] - Maks. bordbelastning: 300 [kg] - Afstand fra bord til spindelnæse: 250-580 [mm] ELEKTRISK FORSYNING - Forsyningsspænding: 380 [V] VÆGT OG DIMENSIONER - Pladsbehov: 2165 x 2087 [mm] - Maskinhøjde: 2345 [mm] - Maskinvægt: 2.000 [kg] MASKINTIMER - Driftstimer: 3.207 [t.] TILBEHØR - Styring: Fanuc 31i model B5 - 3-farvet statuslampe OPDELINGSENHED * Fabrikat: Häberle * Model: DTTiB * Vandring 4. akse: 360 [grader] * Min. opløsning 4. akse: 0,001 [grader] * Vandring 5. akse: -7/+100 [grader] * Min. opløsning 5. akse: 0,001 [grader] * Spændetype: Pneumatisk - Kølevæsketank * med højtrykspumpe: 15 [bar] Hodpfx Aiox Tvizefonk - Indvendig kølemiddelforsyning (IKZ) - Spånbåndtransportør: Bagtil - Værktøjsmåleprobe: Renishaw - Emnemåleprobe: Renishaw - Elektrisk transformer - Skruestik - Værktøjsholder

Stand: brugt, Produktionsår: 2005, Tekniske detaljer: Drejediameter: 275 mm Drejelængde: 900 mm Spindelgennemgang: 65 mm Drivkraft 100% DC: 25/20 kW Spindelhastigheder: 1 - 5000 omdr./min. Spindeldiameter ved forreste leje: 110 mm C-akse: 1 - 500 omdr./min. Antal værktøjsbærere: 4 Værktøjsrevolver: 1 X-akse: 290 mm Y-akse: 165 mm Z-akse: 360 mm B-akse: 360° Hurtigbevægelse: 18/30 m/min Antal værktøjer: 2x2 + 2x2 Antal drevne værktøjer: 2x2 + 2x2 mm Værktøjshastigheder: 8000 / 2000 omdr./min. Drivkraft: 25% DC 5,8 kW Værktøjsoptagelse: TRAUB 60 Værktøjsrevolver: 2/3/4 X-akse: 170 mm Z-akse: 600/950 mm Y-akse: +/- 60 mm Hurtigbevægelse: 18/15/30 m/min Antal drevne værktøjer: 10 mm Værktøjshastigheder: 1 - 6000 omdr./min. Drivkraft: 25% DC 5,8 kW Værktøjsoptagelse: DIN 69880 40 x 63 Samlet strømforbrug: 95 kW Hnsdpfxowp D Nbo Aifok Maskinvægt ca.: 16 t Pladsbehov ca.: 10,0 x 3,5 x 3,0 m med CNC TRAUB TX 8i, stanglader TRAUB Stamag DNH61 / 3000, hoved- og modspindel med C-akse 1 lodret værktøjsbærer med B-akse 3 revolverværktøjsbærere udsugning, kølesystem med koalescens-separator og spåntransportør 2 stk. 3-bakkepatroner SMW KNCS-N 170-43 2 stk. spændepatroner HAINBUCH Spanntop 40 stk. div. ikke-drevne værktøjsholdere 6 stk. div. drevne værktøjsholdere reservedelspakke *

Stand: god (brugt), Produktionsår: 2012, Funktionalitet: fuldt funktionsdygtig, Styring: SIEMENS Spindelgennemløb: 65 mm Drejelængde: 660 mm Maks. omdrejningstal: 6.000 1/min Modsats-spindel Z= 700 mm VÆRKTØJSHOLDER 1 med fræse-spindel Fræse-spindel: 7.200 1/min B-akse 360° 14 stationer med drevne værktøjer Værktøjets omdrejningstal: 7.200 1/min Aksevandring: X= 230 / Y= +-65 / Z= 845 VÆRKTØJSHOLDER 2 14 stationer med drevne værktøjer Værktøjets omdrejningstal: 7.200 1/min Aksevandring: X= 140 / Y= +-45 / Z= 810 Hnedoyi Uk Iopfx Aifjk Spånbåndstransportør Filter Stanglader INDEX MBL

Stand: brugt, Produktionsår: 2007, Fanuc Robodrill Alpha T21iEL 5-akset maskine Hjdpfx Aieyg Hl Esfonk Årgang: 2007 Styring: Fanuc 31i Manual Guide Akse vandringer: -X: 700 mm -Y: 400 mm -Z: 330 mm -C: 360 grader -B akse 4. og 5. akse: Tsudakoma TN130 rundbord Spindel: maks. 24.000 o/min BT30 spindelkonus Værktøjsmagasin: 21 værktøjer -dokumentation -bakke med kølevandspumpe

Stand: klar til brug (brugt), Produktionsår: 2014, vandring X-akse: 500 mm, vandring på Y-aksen: 400 mm, vandring på Z-aksen: 330 mm, spindelhastighed (maks.): 21.000 o/min, antal akser: 4, Dette Fanuc Robodrill D21MiA5 vertikale bearbejdningscenter blev fremstillet i 2014. Det har 4 akser. Maskinen har en spindelhastighed på 21.000 o/min. Åbn venligst den vedhæftede PDF for at se alle ekstra muligheder for maskinkonfiguration (scroll ned for at åbne dokumentet). Maskinens fordele Tekniske maskinfordele Hjdsx D N Ntopfx Aifenk • 4 CNC-akser med rundbord med horisontal akse og støtteleje. • 21 værktøjer • X = 500 mm / Y = 400 mm / Z = 330 mm • Centralt kølemiddelsystem med pumpe og filtrering • Olietank.

Produktionsår: 1996, stand: klar til brug (brugt), Drejelængde: 450 mm, spindelgennemgang: 65 mm, omdrejningstal: 4.000 o/min, hovedspindel/modspindel effekt: 18,5 kW/11 kW, værktøjspladser: 10, drevne værktøjer: 10, hydraulikkapacitet: 150 l, hydrauliktryk: 60 bar, tilsluttet effekt: 39 kW. Rapid hastighed X1/X2: 15 m/min, fremføringskraft: 5.000 N, fremføringsvej: 140 mm. Rapid hastighed Z1/Z2: 30 m/min, fremføringskraft: 8.000 N, fremføringsvej: 450 mm. Rapid hastighed Y1: 6 m/min, fremføringskraft: 8.000 N, fremføringsvej: +/-35 mm. Maskindimensioner X/Y/Z: ca. 4.150 mm / 2.000 mm / 1.800 mm, vægt: ca. 4.750 kg, styring: Traub System TX 8F, driftstimer: 78.825 t. Dokumentation tilgængelig. Besigtigelse på stedet er mulig. Hnjdjv Scrhjpfx Aifek

Stand: meget god (brugt), Produktionsår: 1999, CNC-drejebænk MAZAK SQT 200 MS Årgang: 1999 Med angivne værktøjer og modspindel Styring: Mazatrol PC Fusion CNC 640T Tekniske data: Maks. svingdiameter: 525 mm Maks. svingdiameter over slæden: 350 mm Maks. drejediameter: 300 mm Stangarbejde op til maks. diameter: 51 mm Hovedspindel: Omdrejningstalområde: 35 – 4.000 o/min Hoveddrev-effekt: 15 kW Maks. drejningsmoment: 350 Nm Spindelnæse: A2 – 6 tommer Spindelboring: 61 mm Spindelpositionering c-akse: 0° – 360° / 0,001° Sekundær spindel: Omdrejningstalområde: 35 – 5.000 o/min Drivkraft: 7,5 kW Maks. drejningsmoment: 57 Nm Indeksering: 72 positioner / 5° Værktøjsskive: Antal værktøjsstationer: 12 (frit konfigurerbar med faste og drevne værktøjer) Skiftetid til næste station: ca. 0,2 s (1. station) Hnjdsx Hgl Hopfx Aifsk Drevne værktøjer: Drivkraft: 3,7 kW Maks. drejningsmoment: 35 Nm Omdrejningstalområde: 25 – 4.500 o/min Akse vandringslængder: Værktøjsskive – vandring: x-akse: 190 mm z-akse: 575 mm b-akse: 585 mm Hurtigløb: x-akse: 30 m/min z-akse: 30 m/min b-akse: 18 m/min Fremføringsområde: x/z-akse: 0 – 5.000 mm/min c-akse: 1 – 2.000°/min

Stand: klar til brug (brugt), Produktionsår: 2014, spindelhastighed (maks.): 8.000 o/min, antal akser: 9, Denne 9-aksede TRAUB TNL 32 schweizertype drejebænk er fremstillet i 2014. Maskinen er udstyret med et TX8i-s-styringssystem med en 64-bit RISC CNC/PLC-processor, TFT-farveskærm og elektronisk håndhjul. Hovedspindlen har en 32 mm gennemgang, og maskinen har en modspindel med C-akse. Maskinen er udstyret med en øvre værktøjsrevolver med dobbelt drev og en nedre revolver med ni værktøjsholdere. Overvej muligheden for at købe denne TRAUB TNL 32 schweizertype drejebænk. Kontakt os for yderligere oplysninger. • Styring: TRAUB TX8i-s CNC/PLC med 64-bit RISC-processor og fiberoptisk PC; TFT-farvefladskærm; elektronisk håndhjul • Software/optioner inkluderet: Polyform (C-akse programmering), Helical (3D Y-akse interpolering), gevindskæring uden kompensationspatron, overvågning af afstikningsværktøj, overvågning af afskubningsværktøj, aksefrakobling, T-ATC • Hovedspindel: Motorspindel med gennemgående opspændingssystem; 32 mm gennemløb/stangkapacitet; C-akse maks. omdrejningstal 8.000 o/min Hnsdjx D Drcspfx Aifek • Maks. vandring: 305 mm (L-version) / 127 mm (K-version) • Modspindel: Delvist hul opspænding, C-akse; renseenhed monteret på den nederste værktøjsrevolver • Øvre værktøjsrevolver: X/Y/Z/H/B-aksler; 10 værktøjsholdere; dobbelt drev • Nedre værktøjsrevolver: X/Y/Z/H-aksler; 9 værktøjsholdere; kombineret drev; separat modspindelbetjening • Måling/feedback: Glaslinealer på X-akserne (øverste og nederste revolver); encodere på C-akserne • Bagsidebearbejdning: 8-positions bagbord med kombineret drev til op til 3 værktøjer; forberedt til indvendig kølemiddelforsyning • Opspænding: Omvendt opspændingsanordning og modtryk på hoved- og modspindel • Kølemiddeludstyr: Standardanlæg med 3-bar og 8-bar pumper (50 Hz) i 500-liters tank; ekstra 28-bar pumpe (50 Hz), 19 l/min kapacitet • Udsugning: DN 150 mm tilslutning for centraludsugning Yderligere udstyr • Ikke angivet (ingen robotter, stanglader, spåntransportør eller ekstern automatisering opført)

Stand: meget god (brugt), Produktionsår: 2004, - Synkron - C-akse - Transmit-funktion Hnsdpfxjyvkbde Aifok - Polygonapparat/gevindfræser - 1 stk. bageste motoriseret enhed - Iemca Master 880 lader, årgang 2004

Stand: ny, Produktionsår: 2025, bordlængde: 900 mm, bordbredde: 450 mm, antal spindler: 1, spindelhastighed (min.): 8.000 o/min, bordbelastning: 500 kg, VMC 650 CNC bearbejdningscenter, fræsemaskine med CNC-styring VMC 650 bearbejdningscenter er et multifunktionelt udstyr, der gør det muligt at udføre fræsning, boring, gevindskæring og drejeoperationer i automatisk drift (hvis disse funktioner er tilgængelige på maskinen). VMC 650 fræsemaskinen kan udstyres med et værktøjsmagasin med 16 eller 24 positioner. Afhængigt af kundens ønsker kan fræsemaskinen leveres med GSK, Siemens eller Fanuc CNC-styring. Det er muligt at tilføje Y-akse-drev som tilvalg. Som en meget praktisk ekstra mulighed anbefaler vi installation af en spåntransportør, der sparer tid ved arbejde med maskinen. Tekniske specifikationer: Bordstørrelse: 900x450 mm Maksimal emnevægt: 500 kg Slaglængde for akserne X/Y/Z: 800/450/500 mm Maksimal afstand fra spindel til bordoverflade: 120-620 mm Motoreffekt: 5,5-7,5 kW Maksimal spindelhastighed: 8000 omdr./min. Spindeltype: BT40 Positioneringsnøjagtighed: ±0,008/300 mm Reproducerbarhed: ±0,005 mm Maskindimensioner: 3000×2275×2550 mm Maskinvægt: 4000 kg Der kan også leveres CNC-fræsemaskiner og bearbejdningscentre med andre bordstørrelser: VMC 850 – bord 1000x500 mm Hedpexc I Dgofx Aifjnk VMC 855 – bord 1000x550 mm VMC 1060 – bord 1200x600 mm VMC 1160 – bord 1200x600 mm VMC 1275 – bord 1300x700 mm VMC 1370 – bord 1400x700 mm VMC 1580 – bord 1600x800 mm VMC 1680 – bord 1700x800 mm VMC 1890 – bord 2000x900 mm
