Båndsav

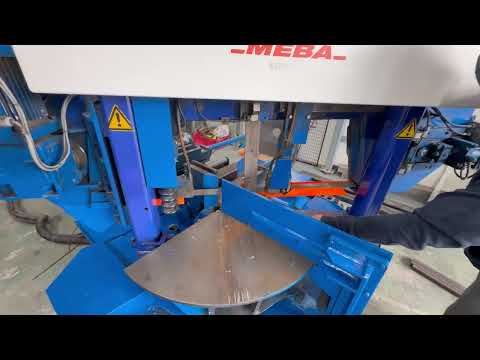

MEBA MEBAeco 335 DGA

Stand: ny, Produktionsår: 2025, Tekniske data: • Skærediameter: 335 mm • Klinge dimensioner: 4400 x 34 x 1,1 mm • Arbejdsbordshøjde: 750 mm • Fremføringsområde: fra 5 til 2300 mm pr. slag • Skæreområde ved 90°: flade emner 500 x 335 mm • Skæreområde ved 45°: ca. 330 mm • Skæreområde ved 45°: flade emner 320 x 335 mm • Rundskæring ved 45° (venstre side): 305 mm • Skæreområde ved 45° (venstre side): flade 305 x 335 mm • Maks. skæreområde ved 30°: ca. 180 mm • Skæreområde ved 30°: flade 170 x 335 mm • Skærehastighed: trinløst justerbar fra 15 til 150 m/min • Maksimal materialebelastning: 250 kg/m • Installeret samlet effekt: 3,0 kW • Maskinens vægt: ca. 2550 kg • Krævet installationsplads: ca. 4350 x 2300 x 1900 mm Standardudstyr MEBAeco 335 DGA-2300: • Adgangssikring i henhold til CE med lysgitter. • Robust, to-søjlet lineær konstruktion af MEBA båndsav med automatisk materialeindføring (område 5–2300 mm pr. slag). • CNC-styring for nem programindtastning og visualisering. • Automatisk vinkelskæring mellem 30°–135°, med indstilling af længde og antal emner. • Op til 255 skæreprogrammer kan oprettes og administreres. • Intuitiv dataindtastning minimerer operatørfejl. MEBA højtydende pakke: • Fremføring af sav via servodrev og kugleskruemekanisme med automatisk overvågning af skæretryk og fremføring. Dcedpfx Acjwf Hm Ijzof • Konstant og optimerede arbejdsforhold også ved skæring af forskellige materialer, inkl. tyndvæggede profiler. • Præcis og hurtig positionering af materialet med AC tandstangsdrift, slaglængde op til 2300 mm, og integreret rulletransportør op til 3000 mm. • Kæbesystem tillader åbning fra begge sider og inkluderer stænger til transport af tungere materialer. Konstruktion og funktionalitet: • Robust ramme af vibrationsdæmpet svejset stål. • Klingen vippet 3° i forhold til bordet for øget effektivitet og levetid ved skæring af stålprofiler. • Særlige klingeføringer med præcisionslejer minimerer båndafvigelser. • Glidestyr af hårdmetal for maksimal præcision. • Punkt 0 (geringssving) placeret ved skæringspunktet mellem klinge og bevægelig kæbe, hvilket eliminerer behovet for længdekorrigering ved vinkelændring. • Automatisk vinkelprogrammering på kontrolpanelet. Skruestik-system: • Patentbeskyttet dobbelt geringskæbesystem med automatisk positionsindstilling efter skærevinkel, hvilket sikrer fast og præcis fastholdelse tæt på skærelinjen. • Fastspænding via cylindersystem med fuldt slag. Andre funktioner: • Automatisk sænkning af savrammen foran materialet ved start, hvilket sikrer minimale cyklustider. • Optimale forhold både for enkelt- og serieproduktion. • Trinløst reguleret båndsavsdrift styret af frekvensomformer (15–150 m/min). • Præcisionsbearbejdede komponenter eliminerer slør.

Stand: ny, Produktionsår: 2025, Skærediameter 335 mm Båndsavbladets længde 4400 x 34 x 1,1 mm Bordhøjde 750 mm Indføring 5 - 2300 mm pr. slag Skæreområde ved 90 grader: flad 500 x 335 mm Skæreområde ved 45 grader: rund 330 mm Skæreområde ved 45 grader: flad 320 x 335 mm Skæreområde ved 45 grader: rund venstre 305 mm Skæreområde ved 45 grader: flad venstre 305 x 335 mm Skæreområde ved 30 grader: rund 180 mm Skæreområde ved 30 grader: flad 170 x 335 mm Skærehastighed 15 - 150 m/min Maks. emnevægt 250 kg/m Samlet effektbehov 3,0 kW Maskinvægt ca. 2550 kg Pladsbehov ca. 4350 x 2300 x 1900 mm Standardudstyr for MEBAeco 335 DGA-2300: - Adgangssikring iht. CE-norm via lysgitter - MEBA båndsavautomat i velafprøvet to-søjle-lineardesign og integreret MEBA-gribetangsindføringssystem 5 - 2300 mm pr. slag - MEBA - Visualiseret programindtastning med CNC-styring Fuldautomatisk drift ved vilkårlig vinkelindstilling 30° - 135°, længde og styktal. Nem programoprettelse og administration af op til 255 programmer. Betjeningspersonalet indtaster savopgaven via et snitbillede på displayet. Indtastningsfejl minimeres, og nem og sikker oprettelse af produktionsordrer af forskelligt personale er sikret. - MEBA højtydende pakke: Savindføring via servostyret kugleskruespindeldrev med automatisk snittryks- og indføringsovervågning. Optimale forhold til enhver saveopgave, dvs. konstant tryk ved massivt materiale og konstant fødning ved tyndvæggede profiler. - Hurtig og præcis materialelængdeindføring via tandstang og AC-drev ved maks. slaglængde på 2300 mm med integreret rullebane op til 3000 mm. Djdpfx Aoulnb Djczjcf - Begge sider åbning af spænde-bakker på gribetangsindføringssystemet. Riflede lister til tung materialetransport. - Savramme i massiv, vibrationsdæmpende stålsvejsekonstruktion. - Båndsavbladet er placeret med 3° hældning mod materialets anlægsflade for maksimal skæreydelse og levetid ved savning af stålprofiler. - Kombineret båndsavbladeføring, præcisionslejer for skånsom omløbning af båndsavblade. Affasede hardmetal-glideføringer til båndsavbladeføring - Geringsdrejepunkt (nulpunk) er skæringspunktet mellem båndsavblad og fast spænde-bakke, derfor ingen ændring af længdemål ved ændring af vinkelstilling. Automatisk beregning af snitkanalens bredde ved hver vinkelposition. - NC-vinkelprogrammering. På betjeningspult (på disse maskiner generelt fritstående) - Patenteret dobbelt-gerings-spændesystem (ERP-nr.) Automatisk bevægelse af spændeflagene. Materialespændeflaget følger automatisk gennemløbsretningen alt efter ønsket geringsvinkel, så materialet altid spændes vinkelret og tæt på savbladet. Materialespænding udføres med fullstroke-cylindre. - Hurtig nedføring af savrammen via automatisk højdeomskifter lige før savmaterialet. Ved seriekapning bevæger savrammen sig kun let over materialet, og et nyt materialestykke kan positioneres. Optimal takttid ved enkelt- og seriekapning. - AC-frekvensstyret båndsavdrev trinløst justerbar 15 - 150 m/min - Spilfri forspændte, vedligeholdelseslette kugleomløbslinearføringer på materialeinføring og savrammeindføring for let og jævn drift...
