Fræsemaskine

Optimum Maschinen Optimill F150 HSC mit Bandförderer

Maskinen er udstillingsmodel og har kun været anvendt til demonstration. Optimill F 150 HSC Premium CNC-fræsemaskine direkte fra producenten.
Cjdpfx Adsw Ea Nio Asrh

F 150 HSC – OPTIMUMs premium CNC-fræsemaskine med Siemens Sinumerik 828D styring er kendetegnet ved ydeevne, hastighed, præcision og lang levetid.

Dimensioner og vægt:
Længde ca. 3000 mm
Bredde/dybde ca. 1950 mm
Højde ca. 2310 mm
Vægt ca. 4350 kg

Bore- og fræsekapacitet:
Maks. fræsehoveddiameter: 63 mm
Maks. skaftfræserdiameter: 32 mm

Hurtiggangshastigheder:
X-akse: 36.000 mm/min
Y-akse: 36.000 mm/min
Z-akse: 36.000 mm/min

Elektriske data:
Tilslutningsspænding: 400 V
Netfrekvens: 50 Hz
Samlet tilslutningseffekt: 31 kVA

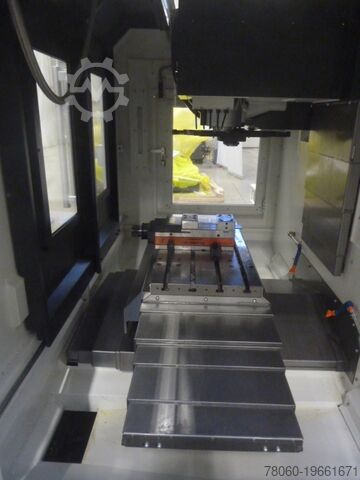

Fræsebord, horisontalt:
Længde: 900 mm
Bredde: 410 mm
Udladning: 480 mm
Afstand lodret spindel til fræsebord min.: 102 mm
Afstand lodret spindel til fræsebord max.: 562 mm
T-not størrelse: 16 mm
Antal T-noter: 4
T-not afstand: 102 mm
Maks. belastning: 350 kg

Nøjagtighed:
Repetérbarhed: ± 0,005 mm
Positioneringsnøjagtighed: ± 0,005 mm

Køle-/smøresystem:
Antal kølepumper: 3 stk.
Effekt pr. kølepumpe: 1,27 kW
Tankvolumen: 210 l
Pumpekapacitet: 66 – 100 l/min

Pneumatisk tilslutning:
Arbejdstykketryk: 5 – 7 bar

Styring:
Type: Sinumerik 828D
Systemsoftware: SW 28x
CNC-hukommelse: 8 MB
Sats-skiftetid: 1 ms
Look Ahead: 150
Antal værktøjer: 512

Arbejdsvandring:
X-akse automatisk: 760 mm
Y-akse automatisk: 440 mm
Z-akse automatisk: 460 mm

Lodret spindel:
Spindeloptag: SK 40 DIN 69871
Omdrejningsområde: 12.000 omdr./min
Drivmotoreffekt kontinuerlig drift S1: 9 kW
Drivmotoreffekt S6-30% drift: 21,2 kW
Moment kontinuerlig S1: 57 Nm
Moment 30% drift S6: 135 Nm

Fremføringskraft:
X-akse: 3,0 kN
Y-akse: 5,5 kN
Z-akse: 5,5 kN

Fremføremotor-moment:
X-akse kontinuerlig S1: 7,3 Nm
Y-akse kontinuerlig S1: 10,5 Nm
Z-akse kontinuerlig S1: 15 Nm

Værktøjsveksler:
Type: dobbel arms griber
Antal værktøjspladser: 24
Maks. værktøjsdiameter (naboer fri): 125 mm
Maks. værktøjsdiameter: 80 mm
Maks. værktøjslængde: 200 mm
Maks. værktøjsvægt: 8 kg

Inkluderede muligheder:

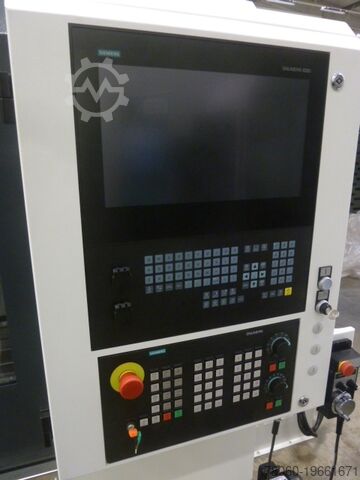

PPU 290 Touch Panel
12.000 rpm inline spindel
Spåntransportør med bånd
Spånbeholder
20 bar internt kølemiddelsystem
