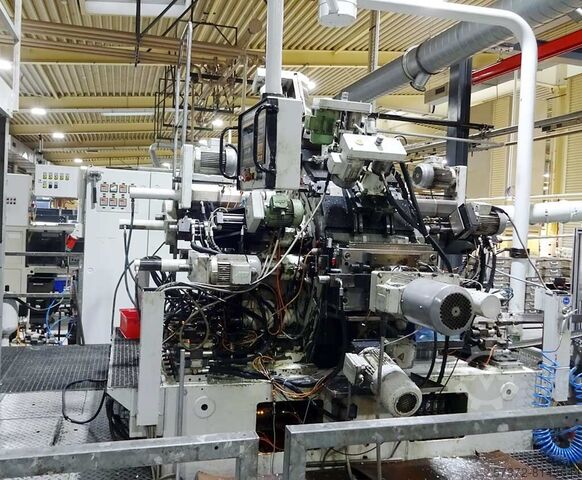

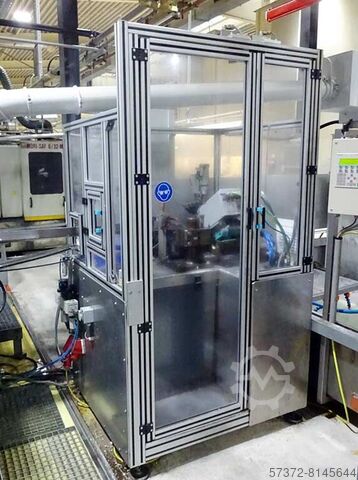

Roterende overførselsmaskine

Pfiffner Hydromat HB-32

Stand: klar til brug (brugt), Produktionsår: 2000, Funktionalitet: fuldt funktionsdygtig, maskine/køretøjsnummer: HB32-571, Udstyr: dokumentation / manual, spåntransportør, TEKNISKE DETALJER Antal CNC-enheder: 8 Styring: Siemens Spåntransportsystem: Knoll Filtersystem: Vakuumrotationsfilter Højtrykssystem: Combiloop Stangmagasin: 3 m ENHEDSPLACERINGSPLAN Station 1: Savning Station 2: Hydraulisk boring Station 3 H: CNC-drejning Station 3 V: Hydraulisk boring Station 4: CNC-drejning Station 5: CNC-drejning Station 6 H: Hydraulisk boring Station 6 V: CNC-drejning Station 7: Ingen enhed Ksdpfx Aswkd A Doh Tslp Station 8: CNC-drejning Station 9: CNC-drejning Station 10: Hydraulisk boring Station 11: Hydraulisk boring Station 12: CNC-drejning Station 13: CNC-drejning Station 14: Fræsning Station 15: Hydraulisk boring Station 16: Hydraulisk boring UDSTYR - Betjeningspodie - Overensstemmelseserklæring

Stand: brugt, Produktionsår: 2013, Artikel: Rundbordmaskine Fabrikat: Pfiffner Type: Hydromat HB 32-45/16 CNC Årgang: 2013 Elektro-hydraulisk styret, fuldautomatisk Uddrag af tilbuddet: Kølevæskeanlæg med spåntransportør og vakuum-roterende filter fra Knoll Højtrykspumpe 50 bar Andet kølevæskesystem Vandkøler type 1600 Spændetænger type B32-45 UP Kljdpsruvaqsfx Ah Tep Styring: Siemens Sinumerik 840D – CNC / S7-PLC inkl. modem (til fjernservice) 1 stanglademagasin type IEMCA: bundtlader (fra 2011) 1 afsavningsenhed: savklinge D250mm 2 fremføringsenheder VE 26/80-HSK: Spindelslag maks. 80mm; Spindelhastighed maks. 7200 o/min; Motoreffekt op til 2,2kW; HSK 32 2 vertikale supports 26/80 med 36° vinkel 2 borehoveder 26/80-HSK: HSK 32 1 fremføringsenhed VE 36/100-HSK: Spindelslag maks. 100mm; Spindelhastighed maks. 5430 o/min; Motoreffekt op til 2,2kW; HSK 40 4 fremføringsenheder VE 36/100-HSK med intern køling: Spindelslag maks. 100mm; Spindelhastighed maks. 5430 o/min; Motoreffekt op til 2,2kW; HSK 40; central kølevæsketilførsel 6 borehoveder 36/1000-HSK: HSK 40 2 CNC X-Y-Z drejeenheder uden for spændetængerpladen: afhentningsenhed NC 26/100; 2 afgratningsspindler 1 CNC vandret krydsslæde 26/100-HSK: X/Y-slag 1 CNC fremføringsenhed VE 36/100-HSK med intern køling: Spindelslag maks. 100mm; Spindelhastighed maks. 5430 o/min; Motoreffekt op til 2,2kW; HSK 40; central kølevæsketilførsel 2 CNC drejeenheder 50/100-PSK: med planskubbebord ES-PDK-12 (forsænkningsenhed med 2 værktøjsholdere); Z-akse 100mm; X-akse 12mm; n maks. 5000 o/min; 4kW 1 vendeenhed WDE 30/60 1 venderør med indføringsstang 3 spånbryderventiler SBV-100 Værktøjsmonitorering Kontakt os venligst for yderligere information og billeder via mail(at) eller *

Stand: ukontrolleret (brugt), Hydromat HW25-714 Fabrikant: Pfiffner Seriennummer: 5.07.021-1 (4,2 m) Kjdpfx Aei Ewtueh Tjlp Hidtil produceret stykantal: ca. 7.800.000 stk. Opstillingsareal: 9 m x 4 m + styreskab

Stand: brugt, TEKNISKE DATA - Antal akser: 48 - Antal stationer: 16 - Antal enheder: - Mulige enheder vandret: 16 - Mulige enheder lodret: 7 - Maks. diameter: 45 [mm] - Maks. stykkets diameter: 150 [mm] - Basisenhed GM50/150: * Slaglængde Z: 150 [mm] * Spindeleffekt: 5 [kW] * Spindelhastighed: 0 - 8000 [o/min] - Slæde X/Y: * Slaglængde X: +/- 40 [mm] * Slaglængde Y: +/- 20 [mm] - Dimensioner: 14000 x 4800 x 3000 [mm] - Vægt: 13 [t] - Driftstimer: 4283 [t] EKSTRAUDSTYR - CNC styring Bosch Rexroth INDRAMOTION MTX-L85 - Station 1: * Savenhed 52/100, 3 akser - Station 2: * Slæde 50/150 (manuel styring) ref. 22.10.002-1 * Enhed 50/150 ref. 22.42.001-6 (1 akse) * IKZ - Station 3: * Slæde 50/150 (manuel styring) ref. 22.10.002-1 * Enhed 50/150 ref. 22.42.001-6 (1 akse) * IKZ - Station 4: * Slæde 50/150 (manuel styring) ref. 22.10.002-1 * Enhed 50/150 ref. 22.42.001-6 (1 akse) * IKZ - Station 5: * CNC slæde 50/150 ref. 22.10.001-4 (2 akser) * CNC enhed 50/150 ref. 22.42.001-6 (med CNC drejefunktion) * IKZ - Station 6: * CNC slæde 50/150 ref. 22.10.001-4 (2 akser) * CNC enhed 50/150 ref. 22.42.001-6 (med CNC drejefunktion) * IKZ - Station 7: * Slæde 50/150 manuel styring ref. 22.10.002.1 * Sporingsenhed ref. 22.42.041.1 - Station 8: * CNC slæde 50/150 ref. 22.10.001.4 (2001) * CNC enhed 50/150 ref. 22.42.001.6 (med CNC drejefunktion) - Station 9: * CNC slæde 50/150 ref. 22.10.001.4 * Saveenhed ref. 22.42.039.2 - Station 10: * Slæde 50/150 manuel styring ref. 22.10.002.1 * Saveenhed ref. 22.42.039.8 - Station 11: * CNC slæde 50/150 ref. 22.10.001.4 * Enhed 50/150 ref. 22.42.001.6 (CNC drejefunktion) - Station 12: * Slæde 50/150 ref. 22.10.002.1 * Saveenhed ref. 22.42.041.1 - Station 13: * CNC slæde 50/150 ref. 22.10.001.4 * Saveenhed ref. 22.42.041.1 - Station 14: * CNC slæde 50/150 ref. 22.10.001.4 Kedpfju N Ivqsx Ah Tslp * CNC enhed 50/150 ref. 22.42.001.6 (drejefunktion) - Station 15: * CNC slæde 50/150 ref. 22.10.001.4 * CNC enhed 50/150 ref. 22.42.001.6 (drejefunktion) * IKZ - Station 16: * CNC slæde 50/150 ref. 22.10.001.4 * CNC enhed 50/150 ref. 22.42.001.6 (drejefunktion) * IKZ - Stanglademagasin, længde 4 meter - Kølemiddeltank KNOLL (2000 liter) med højtrykspumpe HP 60 [bar] - Spåntransportør

Stand: klar til brug (brugt), Produktionsår: 1997, En roterende transfermaskine til produktion af kugleskåle er tilgængelig. Bearbejdningsstationer: 13, stanglader: 0433, stangladerlængde: 3000 mm, maskineffekt: 40 kW, styring: Hydromat. Inkluderer Bosch hydraulikaggregat, Knoll 450K-1 spånbånd, Müller CL206-B smøremiddelbehandlingssystem og separat spånhåndtering fra Knoll. I 2015 blev maskinen opgraderet med SW-fræsning. Dokumentation er tilgængelig. Inspektion på stedet er mulig. Kodpsu T Rg Refx Ah Tslp

Stand: ukontrolleret (brugt), Hydromat HB32-636 Klsdoi Ewr Tepfx Ah Tsp Producent: Pfiffner Serienummer: 6.07.043-7 (4,0 m) Hidtil produceret antal emner: 8.960.881 stk. Pladsbehov (opstillingsareal): 11 m x 5 m

Stand: ukontrolleret (brugt), Rundbordcenter RT100-12-14 Fabrikant: Pfiffner Serienummer: 08/116 Indkoblingstimer: 51.068 Kledpfx Aji Ewnpeh Tsp Opstillingsareal ca. 14 m x 8 m

Stand: god (brugt), Produktionsår: 2010, 3D-koordinatmålemaskine Werth Video-Check-IP 400×200 3D CNC TEKNISKE DATA Producent: Werth Model: Video-Check-IP 400×200 3D CNC Funktion: 3D-koordinatmålemaskine Klsdpexfluusfx Ah Tsp Årgang: 2010 Måleområde X-akse: 400 mm Måleområde Y-akse: 200 mm Måleområde Z-akse: 250 mm Maks. emnevægt: 30 kg Drivsystemer: Kuglespindler med servomotorer Målesystemer: Inkrementale måleskalaer med 0,1 µm opløsning Føringer: Præcisionskugleskinner på alle akser Belysning: Gennemlys-, lyse-felt- og mørkefelt-oplysning med LED Optik: Zoomoptik med zoomfaktor 0,2x–100x Kamera: Højopløst CCD-s/h-kamera El: 230 V AC, 50 Hz Strømforbrug: maks. 10 A Effekt: maks. 1,5 kVA Støjniveau: < 70 dB(A) OMFANG AF LEVERING Blandt andet (ikke omfattende liste): 3D-koordinatmålemaskine Werth Video-Check-IP 400×200 3D CNC Betjeningspanel Målehoder Fiber- og målenormal-sæt Det præcise leveringsomfang i henhold til billedserie Werth Video-Check-IP 400×200 3D CNC er et højpræcist koordinatmåleinstrument til optisk og taktil måleteknik. Med et måleområde på 400 × 200 × 250 mm tilbyder den fleksible anvendelsesmuligheder til kvalitetssikring af forskellige komponenter. Kombinationen af et højopløst CCD-s/h-kamera, kraftfuld zoomoptik og LED-belysning sikrer præcis billedoptagelse og pålidelige resultater. Præcisionskugleføringer og servodrev garanterer høj gentagelsesnøjagtighed. Udstyret er komplet med omfattende tilbehør og er ideel til præcise 3D-måleopgaver i industri og produktion. Der gives ingen garanti for rigtigheden, fuldstændigheden eller aktualiteten af oplysningerne.

Stand: brugt, _____ 2x Pfiffner RT 100 Beskrivelse: Rundtaktbord/spindler: Clamptestationer: 12 motorspindler Drev: Momentdrevsystem, vandkølet Positioneringssystem: Direkte Indexeringstid: 1,5 sekunder Spindler: Vandkølede motorspindler C-akse: 0,001°, hydraulisk fastspænding Omdrejningstal: 5.500 o/min Effekt: 11 kW Spændemiddel: Spændepatron Grundmoduler: Teknologi: Positioneringsmodul, 3-akset X-akse: 50 mm Y-akse: 100 mm Z-akse: 100 mm Målesystemer: Direkte i alle akser Kølemiddelforsyning: Integreret Emnestørrelse (maks.): 100 x 100 x 100 mm Station 1: Horisontal: Indføring af råemner (indføringsbånd + Stäubli-robot) Vertikal: Måling af råemne Station 2: Horisontal: 4-stations revolver uden drev Vertikal: Måling af omspændingsfejl (nulstilling af C-akse) Station 3: Horisontal: 4-stations revolver uden drev Vertikal: Ikke besat Station 4: Horisontal: 4-stations revolver uden drev Vertikal: Ikke besat Station 5: Horisontal: 6-stations revolver med værktøjsdrev, 10.000 o/min Vertikal: 6-stations revolver med værktøjsdrev, 10.000 o/min Station 6: Horisontal: 4-stations revolver uden drev Vertikal: Ikke besat Station 7: Horisontal: Ikke besat Vertikal: 6-stations revolver med værktøjsdrev, 10.000 o/min Station 8: Horisontal: 6-stations revolver med værktøjsdrev, 10.000 o/min Vertikal: Ikke besat Station 9: Horisontal: 4-stations revolver uden drev Vertikal: Ikke besat Station 10: Horisontal: 6-stations revolver med værktøjsdrev, 10.000 o/min Vertikal: Ikke besat Station 11: Horisontal: 6-stations revolver med værktøjsdrev, 10.000 o/min Vertikal: 6-stations revolver med værktøjsdrev, 10.000 o/min Station 12: Horisontal: Laste-/lossemaskine med dobbelt-svinggriber + udbånd Udstyr/tilbehør: Kjdsw Si T Ajpfx Ah Tolp Spån-håndtering: Spånbånd Højtrykssystem: 50 bar Værktøjsovervågning: Brudkontrol ARTIS Råmaterialeindføring: Indføringsbånd med robot Aftransport af færdigværk: Udbånd med 3-vejs skil Oliedimudskiller: Elektrostatiske filter Brandslukningsanlæg: Kraft og Bauer Emnemærkning: Laser Emnerensning: HESO rengøringsanlæg

Stand: klar til brug (brugt), Produktionsår: 1996, Måleområde X/Y/Z: 700mm/700mm/500mm, målekuglediameter: 7,9942mm, styring: Zeiss C90, probesystem: PH6/TP6, maksimal måleafvigelse: 3,6+L/250µm, maksimal vinkelafvigelse: 0,22°, vægt: ca. 1500kg. Dokumentation foreligger. Besigtigelse på stedet er mulig. Ksdpfx Ajwzldweh Tjlp
