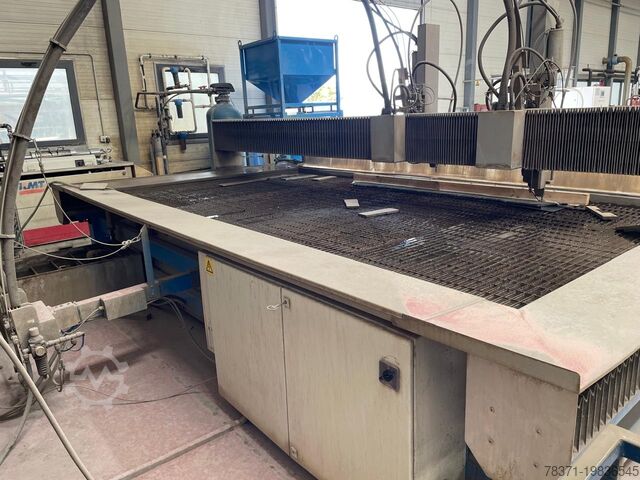

Vandstråleskæremaskine

Water Jet Sweden NC 4020 D

Water Jet Sweden NCP 4020 D
Årgang: 2009
1.1 TEKNISKE DATA
1 x vandstråleskæremaskine, NC 4020 D
1 x FANUC 310iA d 1 x IGEMS
2 x faste skærehoveder til AWJ-abrasivvandstråleskæring
2 x SM3000-tilførsel
1 x KMT, Jetline 50 HP 3,8 l/min, 4100 bar
1 x køleaggregat-styringskabinet
1 x slangerulle med sprayspids
1 x værktøjssæt
1 x maskinområdebeskyttelse
1 x PanelOne HMI-betjeningsflade 'EDGECUT'
1 x fjernbetjening til højtrykspumpe
1 x fjernvedligeholdelse
2 x membranpumpe og udsugningsenheder
1 x affaldsbeholder 1000 l
1 x trykbeholder 200 l og 1-ton online doseringsbånd/online abrasivbeholder
1 x startboringsenhed
1 x MPG, bærbar håndterminal
1.1.1 MASKINEDATA
Csdpfow Snybjx Adbshc
Bordstørrelse (BxD): 4200 x 2275 mm
- Skæreområde (BxD): 3980 x 2010 mm
- X-aksebevægelse 2D: 3530 mm
- Y-aksebevægelse 2D: 2010 mm
- Z-aksebevægelse: 250 mm
- Positioneringsnøjagtighed (X/Y): +/- 0,050 mm/m
- Repetérnøjagtighed (X/Y): +/- 0,025 mm
- Rapid X: 30000 mm/min
- Rapid Y: 15000 mm/min
- Rapid Z: 5000 mm/min
- Min. afstand mellem dyser: 450 mm
- Maks. afstand mellem dyser: 2010 mm

1.2 TILSLUTNINGSDATA
1.2.1 MASKINETILSLUTNING
• Elektrisk tilslutning: 3 x 400 V+PE, 16 A, 50 Hz
• Pneumatisk tilførsel (inkl. trykbeholder): 500 l/min
• Pneumatisk tryk: min. 6,5 bar
1.2.2 HD-PUMPEDATA/TILSLUTNING
HD-pumpedata: - KMT 50, Jetline, 4100 bar
- 37 kW, effektafbryder ved 400/50 Hz, 80 A
CAD/CAM-software: - IGEMS
