Vinduessystem

WEINIG, Goetzinger Unicontrol 11, Univar 6, Power

Slidsespindel 1 stk.
Antal fræsaggregater 5 stk.
Spindeldiameter 50 mm

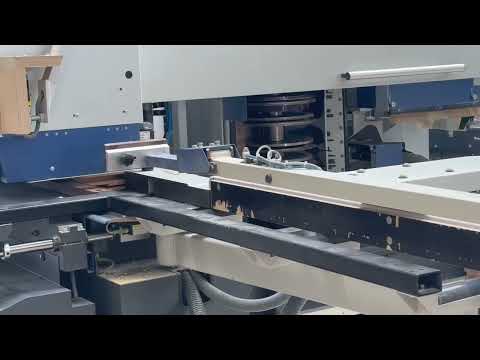

Weinig Unicontrol 11 vinduesanlæg med omfattende værktøjssæt
Udførlige maskinbeskrivelser som PDF-bilag
-----
Ekstraudstyr tilgængelig (mod merpris)
- Weinig Univar 6 falsmaskine
- Götzinger PowerDrill bore- og fræsecenter til vinduer og døre

Teknisk producentbeskrivelse:
-----

Pos. 1: Weinig Unicontrol 11 vinduesanlæg
-----
inklusive tilgængelige værktøjer
- IV 67 træ og træ/alu
Kljdey T R Tuepfx Ai Iot
- IV 77 træ og træ/alu
- IV 90 træ

Afkortersav
-----
med laserlinje, motoreffekt 3 kW, spindeldiameter 40 mm,
spindelhastighed elektronisk justerbar med bremse 3.000-6.000 o/min
Aksejustering: 150 mm via NC-akse
Radial justering pneumatisk i 8 positioner til afrunding af kanter ovenfra

Afrundingsaggregat vandret nederst
Motor med bremse: 1,5 kW, spindeldiameter 20 mm, klemmelængde 25 mm,
Omdrejningstal 9.000 o/min
Akselbevægelse mekanisk koblet med afkortersav
Radial bevægelse styret pneumatisk

Tappe- og slidsespindel
-----
Med hydraulisk spændt modleje
Motoreffekt med bremse: 15 kW
Spindeldiameter 50 mm
Spindelhastighed 2.800 o/min
Maks. værktøjsomkreds 400 mm
Værktøjsklemmelængde 640 mm
Radial bevægelse: fast

1. profilspindel (med- og modløb)
-----
Motoreffekt med bremse 11 kW
Spindeldiameter 50 mm
Spindelhastighed 6.000 o/min
Værktøjsklemmelængde 400 mm
Akselbevægelse 350 mm, NC-akse
Grundposition under bord: 5-10 mm
2 fremvalser mod spindel, aksialt pneumatisk styret, 8 positioner

2. profilspindel
-----
Motoreffekt 11 kW
Spindeldiameter 50 mm
Spindelhastighed 6.000 o/min
Værktøjsklemmelængde 400 mm med modleje
Akselbevægelse 350 mm, NC-akse
Grundposition under bord: 5-10 mm
2 fremvalser mod spindel, aksialt pneumatisk styret, 8 positioner

Profileringsfræsaggregat vandret øverst
-----
Motoreffekt med bremse 3,7 kW
Spindeldiameter 40 mm
Spindelhastighed 9.000 o/min
Maks. værktøjsomkreds 130 mm
Pneumatisk justering i 8 positioner, aksialt og radielt

Profileringsfræsaggregat vertikalt højre for maskinenden
-----
Motoreffekt med bremse 3,7 kW
Spindeldiameter 40 mm
Spindelhastighed 5.850 o/min
Maks. værktøjsomkreds: 210 mm
Pneumatisk justering i 8 positioner, aksialt og radielt

Yderligere tilbehør
-----
Længdestop CNC-styret, monteret på slidsbordet
til arbejdslængder op til 3.500 mm, inkl. positioneret afkortersav integreret i styringen.

Ateliervinduesudstyr, 60° drejelig til begge sider

Dobbeltdelepakke med automatisk separering og overførsel

Medløbsudstyr med vinduesautomat til falsning
Falsvogn til falsning af smalle rammebredder

Klimaanlæg i styreskab

PC-styring NEXUS

Automatisk vendesystem
Lamelfremfører inkl. transportbånd til returnering af emner til operatøren
-----...

Annoncen er blevet oversat automatisk. Oversættelsesfejl kan forekomme.
