Vinduessystem

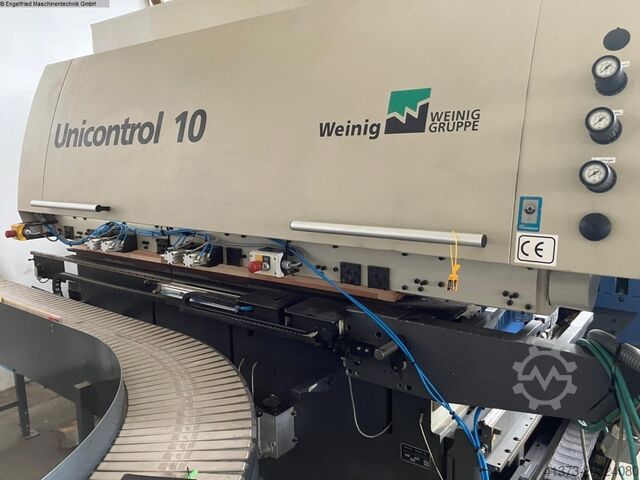

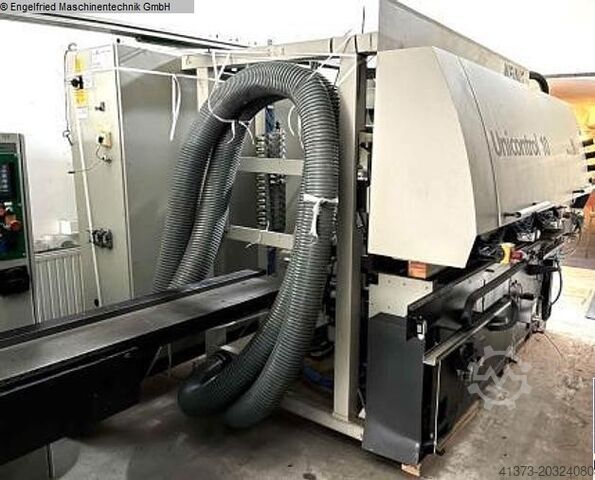

WEINIG Unicontrol 10 NC

Rillsystemspindel 1 stk.
Antal fræseaggregater: 4 stk.
Spindeldiameter: 50 mm
Styring: Weinig, PC-Nexus
Weinig Unicontrol 10 CNC – spindler radialt og aksialt CNC-styret
-----
Maskinen blev i 2024 fabriksrenoveret af Weinig.

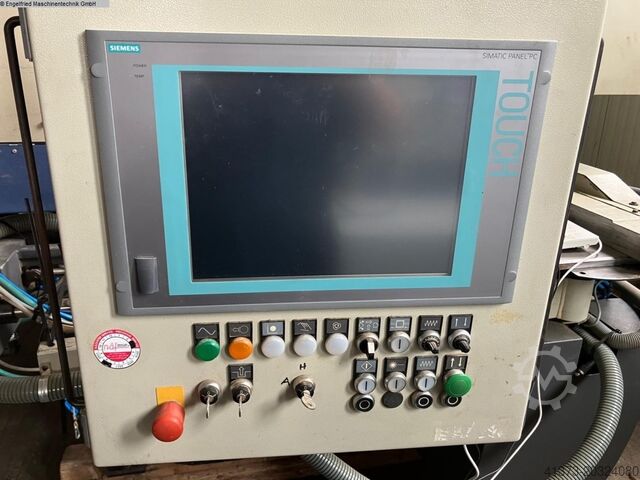

I den forbindelse blev styringen også udskiftet til Siemens S 7 677 C,
med nyt betjeningspanel med touch-folie.

Med følgende bearbejdningsaggregater:

Tværsav
-----
med laser retningslys, motoreffekt 3 kW, spindeldiameter 40 mm,
spindelomdrejningstal 3.000
Aksialt justerbar via NC-akse
Radial justering pneumatisk til 8 positioner for afrunding af kanter ovenfra

Aggregat til afrunding af kanter nedefra
-----
Aksial justering sammen med tværsaven

Tap- og rillespindel
-----
Motoreffekt 15 kW
Spindeldiameter 50 mm
Spindelomdrejningstal 2.925 o/min
Værktøjsomløb min. 380, maks. 400 mm
Værktøjspændelængde 640 mm
Aksial justering via CNC-akse
Aksial justeringslængde 580 mm
Aksial justeringshastighed 100 mm/sek.

1. Profilspindel (med- og modløb)
-----
Motoreffekt 11 kW
Spindeldiameter 50 mm
Spindelomdrejningstal 6.000 o/min
Værktøjspændelængde 400 mm med modleje
Aksial og radial justering via CNC-akse

2. Profilspindel
-----
Motoreffekt 11 kW
Spindeldiameter 50 mm
Spindelomdrejningstal 6.000 o/min
Værktøjspændelængde 400 mm med modleje
Aksial og radial justering via CNC-akse

Profilfræsereaggregat, horisontalt ovenpå
-----
Motoreffekt 3 kW
Spindeldiameter 40 mm
Spindelomdrejningstal 9.000 o/min
Pneumatisk justerbar til 8 positioner aksialt og radialt

Profilfræsereaggregat, vertikalt til højre for maskinenden
-----
Motoreffekt 3 kW
Spindeldiameter 40 mm
Spindelomdrejningstal 5.850 o/min
Pneumatisk justerbar til 8 positioner aksialt og radialt

Yderligere udstyr
-----

Automatisk længdestop, CNC-styret, monteret på slædebordet
til længder op til 3500 mm, inkl. positioneret tværsav integreret i styringen.

Studiovinduesudstyr, svingbart 60° til begge sider

Dobbeltdelepakke med automatisk separering og overførsel

Ibodpfoxpi Duex Af Ioc
Medløbsfunktion med vinduesautomatik for omlægning
Omlægningsvogn til omlægning af smalle rammer

Klimaanlæg i styreskabet

PC-styring NEXUS

Automatisk vendesystem
Lamelføder, inkl. transportbånd til returnering af emner til operatøren

(tekniske data ifølge producenten – uden garanti).
