Betingelse: god (brugt), DONAU DR 23 – Hurtig radialboremaskine - Borekapacitet / stål ca. 28 mm - Udlæg 700 mm - Morsekonus MK3 - Omdrejningsområde 70-1550 o/min (gear) Pgedpfx Aoxzqauebmjw - Automatiske fremføringer 0,075-0,3 mm - Gevindskæreenhed - Boredybde ca. 130 mm - Hydraulisk fastspænding - Dokumentation Mål: LxBxH 2x1,7x1,9 meter / Vægt 1900 kg Forbehold for fejl og tastefejl

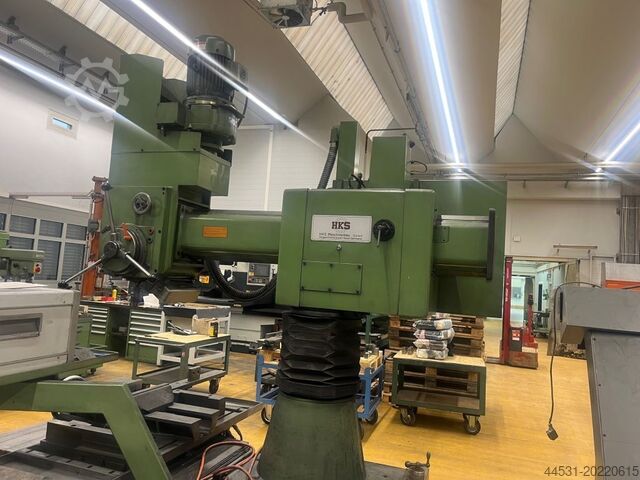

Betingelse: klar til brug (brugt), Produktionsår: 1981, Sofort tilgængelig fra schweizisk værktøjsproduktion: Hurtig radialboremaskine HKS Type HKS 40 Årgang 1981 MK 4 Pedpoxy N Tqsfx Abmogw Borekapacitet 40 mm Udkragning 1120 mm Indbygningshøjde 780 mm Bord 1520 x 560 mm 3-akset digital display for bordindstilling Spindelmotoreffekt 3,8 kW Spindelhastigheder 26–1940 o/min Pinolslag 200 mm Forskydninger 0,05–0,45 mm/min Gevindskæringsudstyr Kølevæskeudstyr Samlet motoreffekt 6,5 kW Hydraulisk skruestik Vægt 2600 kg Til en pris på EUR 2.500,– ex. moms fra lokationen

Betingelse: brugt, Produktionsår: 1997, Tekniske detaljer: Borekapacitet i stål (diameter): 35 mm Udlæg: - mm Emnehøjde - maks.: 660 mm Gevindskæring: GG 25 M36 Gevindskæring: ST 60 M30 Borekapacitet i støbejern: 42 mm Værktøjsoptagelse: MK4 Pinolslag: 165 mm Bordstørrelse: 1200 x 600 mm Søjlediameter: 170 mm Arbejds­højde: 900 mm Strømtype: trefaset vekselstrøm Samlet effektbehov: 25 A Frekvens: 50 Hz Tilslutningsspænding: 400 V Tilslutningseffekt: 6,5 kVA Maskindimensioner ca. LxBxH: 2,3 x 1,7 x 2,4 m Maskinvægt ca.: 2,5 t Tilbehør og udstyr – DONAU DANUFLEX 135 Tilbehør: · 1 × borepatron · 2 × vinkler · 1 × maskinskruestik · 1 × opspændingsblok Udstyr / funktioner: · Sideligt borebord, højdejusterbart · Boring ved op til 3 stationer (foran, venstre, bagved muligt) · Spindelgear med 2 trin, automatisk omkobling via trykknap · Trinløs omdrejningsregulering i hvert geartrin: 20 – 3.100 omdr./min · Trinløs justering af boretilførsel · Integreret gevindskærefunktion · Justerbart dybdeanslag Pgsdpfexu Dwgjx Abmow · Borehoved elektrisk højdejusterbart

Betingelse: værkstedrenoveret (brugt), Produktionsår: 1980, Hurtig radialboremaskine DONAU DR 23 Årgang: 1980 Omdrejningsområde: 70 o/min – 1550 o/min Udræk: 920 mm Borekapacitet i stål: 30 mm Gevindskæreanordning Mekanisk fremføring Opspændingsflade på bord: 1050 mm x 400 mm Spindelholder: MK 3 Maskinlampe Kølemiddeludstyr Rundbord Ø 250 mm med skiver Maskinskruestik 160 mm Pedpsxuh Rksfx Abmegw 5 stk. højdejusterbare maskinfødder Diverse værktøj

Betingelse: ny, Produktionsår: 2024, fremføringslængde X-akse: 3.000 mm, fremføringslængde Y-akse: 1.500 mm, fremføringslængde Z-akse: 1.000 mm, bordlængde: 4.000 mm, bordbredde: 2.000 mm, vandring X-akse: 3.000 mm, vandring på Y-aksen: 1.500 mm, vandring på Z-aksen: 1.000 mm, X: 3000x2000 mm Y: 1500 mm Z: 1000 mm C-akse 360° Positioneringsopløsning Pgedpfxjxr Uzws Abmsw Fremføringsområde 3000 mm/min Flyttehastighed 18000 mm/min Arbejdsområde 4000*2000*1250 mm Bordstørrelse 3200*1600 mm Afstand mellem hoved og bord uden C-akse er 1500 mm og med C-akse 1470 mm Maks. vægt på bord 25.000 kg Maskindimensioner 6640 x 5800 x 4120 mm Maskinvægt 37.000 kg

Betingelse: meget god (brugt), Produktionsår: 1979, Maskinen er i meget god stand, med digitalt display, og er straks til rådighed. Radialboremaskine Maksimal højde: 2.800 mm Maksimal radius: 3.500 mm Spindel: 130 mm Maksimal borediameter: 72 mm Bord: 6.500 x 4.000 mm Pedpfx Abjxq Rzqjmegw

Betingelse: brugt, Produktionsår: 1987, Arbejdsbord 750 mm x 1200 mm Udlægsbevægelse 800 mm Værktøjsoptagelse MK 3 Podpfxoxpfhvj Abmegw Borekapacitet 28 mm i stål Gevindskæreanordning Kølemiddeludstyr Dokumentation

Betingelse: brugt, Produktionsår: 1991, Arbejdsbord 600mm x 1200mm Udbomsvandring 600mm Værktøjsholder MK 3 Borekapacitet 28mm i stål Podpfx Abexpfglsmsgw Gevindskæreenhed Kølemidtsanlæg Dokumentation

Betingelse: næsten som ny (brugt), Produktionsår: 2021, Funktionalitet: fuldt funktionsdygtig, borekapacitet: 40 mm, fjerstrøg: 200 mm, quill diameter: 80 mm, Maskinversion • Arbejdsbord 1800 x 600 mm med 4 T-noter • Udliggerlængde 1050 mm • Borehoved SK 40 med værktøjsfastspænding • Trinløs omdrejningstalstyring • Trinløs pinolfremføring via trefaset servomotor • 2 T-noter 18 mm bag på maskinunderstellet • 2 T-noter 18 mm på venstre side af maskinunderstellet • Gevindskæreenhed • Centralsmøring • Kølemiddelanlæg • Maskinlampe • CE-mærkning • Beskyttelsesenhed • USB-interface Mål og vandringer Værktøjsoptagelse SK 40 Søjlediameter mm 195 Bordmål mm 1800 x 600 Antal T-noter 4 T-notafstand mm 125 Pinolvandring (Z-akse) mm 200 Søjlevandring (W-akse) mm 410 Afstand spindelunderkant – bordoverkant min. mm 70 Afstand spindelunderkant – bordoverkant maks. mm 680 Afstand spindelunderkant – gulv min. mm 970 Afstand spindelunderkant – gulv maks. mm 1580 Boreradius mm 540 – 1590 Arbejdsbordhøjde mm 900 Spåntagende værdier Borekapacitet massiv St 60 Ø 40 GG 22 Ø 50 Gevindskæring St 60 M 36 GG 22 M 42 Pgodpfxoxn A Spe Abmsw Hovedspindeldrev AC-motor, frekvensstyret kW 5,5 ved 100 % ED Omdrejningstal: min-1 15 - 2800 Moment Nm maks. 250 Konstant fra min-1 15 – 2000 Fremdriftsdrev X-akse – AC-servomotor kW 0,25 Y-akse – AC-servomotor kW 0,25 Z-akse – AC-servomotor kW 4,50 W-akse – AC-servomotor kW 2,50 Hurtigfremføring (X/Y/Z): m/min. 7,5 / 7,5 / 5 Hurtigfremføring (W): m/min. 3 Fremføring trinløs mm/min 5 – 2000 Nøjagtighed Positioneringsnøjagtighed X-, Y-akse på 1200 mm mm ± 0,075 Elektriske data Driftsspænding / -frekvens V / Hz 400 / 50 Styringsspænding V 24 Hydraulikenhed for fastspænding kW 0,75 Samlet tilslutningseffekt kVA 13,0 Vægt Danumeric 440 (uden emballage) med bord 1800 x 600 mm kg 2800 CNC-styring Akser: 4 (X, Y, Z, W), udvidelsesmulighed Processor: 32-bit CPU Skærm: TFT-fladskærm med baggrundsbelysning, let læselig fra alle sider, 215 x 160 mm Positionsangivelse: kartesisk eller polar, absolut eller inkremental, måleenhed: mm eller tommer, evt. grader Interpolation: 2 akser (X, Y) Teknologidatabase: Værktøjsstyring, værktøjsforslag efter bearbejdningstype, materialeafhængige skæredataforslag Værktøjsstyring: maks. 500 værktøjer Underprogramteknik: ja Bearbejdningscyklusser Standard softwaremuligheder: Dialogprogrammering, 38 nulpunktforskydninger, drejning og spejling, Teach-In til X, Y, Z, genstart i program med valgfunktioner til målrettet indstigning Nulpunktbestemmelse: Cyklus til bestemmelse af nulpunkt ved manuel berøring af emnet for: - vilkårligt fastspændte rektangulære emner - vilkårligt fastspændte runde emner - centrering af støbe- og brændte dele - vinkelpositionsregistrering på runde emner ved berøring af referensekanter eller -flader Testgrafik: Grafisk visning af borebilleder Datainterface: USB

Betingelse: god (brugt), Produktionsår: 1979, Funktionalitet: fuldt funktionsdygtig, borekapacitet: 32 mm, samlet vægt: 1.870 kg, Borekapacitet i massivt materiale: 32 mm Gevindskærekapacitet i massivt materiale: M 32 mm Motorydelse: 1,5 / 3 kW Værktøjsoptagelse: MK 4 Pinolslag: 170 mm Slaglængde ca.: 400 mm Pgodpfexlk Adex Abmow Omdrejningstal: Område 1, trinløst fra 38 – 192 o/min Område 2, trinløst fra 119 – 596 o/min Område 3, trinløst fra 400 – 2000 o/min

Betingelse: brugt, Borekapacitet i stål (diameter) 32 mm Udlæg 950 mm Podpfsxfb Hajx Abmjgw Omdrejningstalområde 102 - 2000 o/min Trinantal 12 Borspindel Morsekonus MK 4 Spindelslag 160 mm Fremføringsområde 0,075 x 0,3 mm/min Bordflade 1200 x 510 mm Samlet effektbehov 2 kW Maskinvægt ca. 1,9 t Pladsbehov ca. 1,8 x 1,2 x 2,25 m Hurtigradial boremaskine med 3 bearbejdningsborde, heraf ét drejeligt 2 bordflader 1200 x 510 mm 1 bordflade 60 x 400 mm

Betingelse: god (brugt), Funktionalitet: fuldt funktionsdygtig, Data --- Drilling capacity 40 mm / steel 60 --- Tapping capacity M 33 mm / steel --- Spindle taper MK 4 --- 18 spindle speeds 35 – 1,800 rpm --- 5 feeds 0.075 / 0.15 / 0.3 / 0.45 / 0.6 mm/rev --- Pjdjxdu H Repfx Abmsgw

Betingelse: næsten som ny (brugt), Donau Donauflex 135 hurtig radialboremaskine Producent: Donau Type: Donauflex 135 Årgang: 2020 Stand: Meget god, brugt men som ny Pedpfx Aoxcyz Rebmogw Kan leveres omgående fra lager.

Betingelse: næsten som ny (udstillingsmaskine), Produktionsår: 2021, Gevindskæring op til M30 Borekapacitet i stål (diameter): 40,0 mm Maksimal emnehøjde: 380 - 785 mm Udhæng: 985 mm Spindelkonus: MK 4 Borehoved svingbart til højre/venstre: -80 / +80 grader Bordstørrelse: 1.210 x 520 mm Omdrejningstal: 50 - 2.000 o/min Søjlediameter: 220 mm Pinolslag: 200 mm Spindelfremføring: 0,08 - 0,5 mm/omdr. Samlet effektbehov: 2,2 kW Maskinvægt ca.: 2.800 kg Pladsbehov ca.: 2,45 x 1,2 x 2,72 m Egenskaber: - Talrige spændings- og bearbejdningsmuligheder takket være maskinens konstruktionsdesign - Elektromotorisk højdejustering af borehovedet uden forskydning af borepositionen – ideel til dybhulsboring - Borehovedet kan svinges 180°, udlæggeren kan forskydes frem/tilbage og drejes horisontalt - Gevindskæringsudstyr og 6 automatiske borefremføringer er inkluderet som standard - Stor bordflade (1.195 x 500 mm) til samtidig spænding af flere emner Pedpfx Absxaadysmogw - Digital visning af omdrejningstal og boredybde medfølger - Hurtig opsætning af borehovedet på emnet, fastspænding sker hydraulisk - Kraftigt ribbet søjle sikrer høj stivhed på udlæggeren - Stabil konstruktion giver vibrationsfri drift - Trinløs elektronisk omdrejningstalregulering som standard Standardudstyr: - Elektromagnetisk spindelfremføring - Digital omdrejningstalvisning - Digital boredybdevisning - Elektromotorisk borehovedjustering - Første påfyldning med Shell Tellus 46 - Kvikskifteborepatron 1 - 13 mm / B16 - Borepatrondorn MK 4 / B16 - Reduktionshylster MK 4 / 3, 4 / 2, 3 / 1 - Gevindskæringsudstyr - LED-maskinlampe - Kølemiddeludstyr - Højdejusterbart beskyttelsesdæksel

Betingelse: god (brugt), DONAU DR 40 Z - hurtig radialboremaskine inkl. værktøj - Borepatronoptagelse MK 4 - Pinoldiameter 55 mm - Pinolslag 220 mm - 18 spindelhastigheder 35-1800 o/min - Borforskrubninger 0,075-0,60 o/min - Højdejustering af borekolonne 450 mm - Boreradius min./max. 305-1005 mm - Bordstørrelse 1200x600 mm - Borekapacitet i stål 40 mm - Borekapacitet i gråjern 50 mm - Gevindskæringsfunktion i stål op til M33 Pgjdpow En Slofx Abmew - Gevindskæringskapacitet i gråjern op til M45 - Diverse værktøjer – se billeder Mål: LxBxH: 1,9 x 2,3 x 2,8 m / Vægt: 1800 kg Forbehold for fejl og tastefejl.

Betingelse: brugt, borekapacitet: 23 mm, Udstyr: Typeplade tilgængelig, Hurtig radial-boremaskine – søjleboremaskine Donau Werkzeugmaschinen DR23 radialboremaskine Serienummer: 2062-4 Driftsspænding: 380 Volt med nul-leder, 50 Hz, 3 faser Borekapacitet: op til ca. Ø 50 mm Omdrejningsområde: 58 – 1275 omdr./min Gevindskæringsudstyr, udlæg 920 mm Pedpfewybqqex Abmegw Maskinlampe Grundplade bordstørrelse ca. 1100x400 mm Motoreffekt ca. 1,5 kW, uden kølemidtsudstyr 2 T-slidser bagtil til venstre Vægt: ca. 1.200 kg Besigtigelse med strøm er mulig efter forudgående aftale. Alle tekniske oplysninger er med forbehold for trykfejl/fejl. Pris på forespørgsel Salg udelukkende i EU-lande.

Betingelse: meget god (brugt), Produktionsår: 1983, Borekapacitet i stål (diameter): 32 mm Udhæng: 636 mm Maks. emnehøjde: 720 mm Spindelhastigheder: 38 - 2000 omdr./min Gevindskæring: 38 - 643 Slaglængde: 450 mm Maks. spindelslag: 170 mm Samlet effektbehov: 6 kW Pgedswvl Irepfx Abmsw Maskinvægt ca.: 1,9 t Pladsbehov ca.: 2,5 x 1,5 x 2,2 m Venstre-/højreløb Gevindskæringsudstyr Trinløst justerbar fremføring

Betingelse: brugt, Borekapacitet i stål (diameter): 23 mm Spindeloptagelse: MK 2 Spindelslag: 130 mm Udladning ca.: 860 mm Pgjdjwugrcopfx Abmew Bordstørrelse: 1280 x 500 mm Opspændingsflade ca.: 1250 x 480 mm Omdrejningsområde: 115 - 2400 o/min Emnehøjde - maks. ca.: 535 mm Borepatron, selvspændende: 1-13 mm Maskinvægt ca.: 690 kg Samlet effektbehov: 1 kW Dimensioner (LxBxH) ca.: 1300 x 1800 x 2100 mm Afstand spindelcenter - standercenter (udladning): ca. 860 mm Afstand bord - pinol (emnehøjde): maks. 535 mm Justering af udlægger vandret/lodret: ca. 300 - 400 mm

Betingelse: brugt, Produktionsår: 1994, Hurtig radialboremaskine Donau Danuflex145 Pjdpfewtq Dyjx Abmsgw

Betingelse: brugt, Produktionsår: 1972, Tekniske detaljer: Borekapacitet i stål (diameter): 25 mm Afstand borehoved - opspændingsflade: min./maks.: 200 / 600 mm Borehoved vandret vandring: 400 mm Borehoved lodret justerbar: 200 mm Borspindelslag: 150 mm Spindelkonus MK: 3 Slipespindelhastighed: 102 - 2000 / 12 trin o/min Udladning: min. / maks. 200 / 600 mm Bordstørrelse: vandret 930 x 390 mm Bordstørrelse: lodret 600 x 630 mm Maskinens ca. mål LxBxH: 1,4 x 1,1 x 2,1 m Maskinen befinder sig i øjeblikket på teknisk afdeling. Maskinen er derfor IKKE offentliggjort/udstillet. Vedligeholdelsesarbejderne pågår stadig.... Pgsdpfxewtctto Abmsw Udligger: Længde: 1250 mm; Vertikal justering 200 mm; Horisontal justering 400 mm, Svingbarhed 360° i.D.

Betingelse: generelrenoveret (brugt), Produktionsår: 1976, Arbejdsbord 500 mm x 1200 mm Udhængs-vandring 600 mm Værktøjsoptagelse MK 4 Borekapacitet 32 mm i stål Gevindskæreenhed Kølemiddelsystem El 24V styrespænding Nødstop, 2-kanals Beskyttelsesanordning ved borehoved Totalrenoveret 2025 12 måneders garanti Pgodpfx Ajwnn S Rjbmew Nylakering RAL 7035/7031

Betingelse: god (brugt), Produktionsår: 1994, maskine/køretøjsnummer: 133120, Tilbud 24506 Tekniske data: - Boring i massivt stål ST 60: 35 mm - Boring i GG 25: 42 mm - Gængeskæring i ST 60: M30 - Gængeskæring i GG 25: M36 - Borepatron optagelse: MK 4 - Pinolvandring: 170 mm Pgodpfx Ajwndydobmew - Borehastigheder trinløst: 20 - 3.200 omdr./min. - Fremføring af bor trinløst: 0,02 - 0,70 mm/omdr. - Boreradius ca. min. / maks.: 490 / 1.240 mm - Svingvinkel: 330° - Bordstørrelse: 1.200 x 620 mm - Bordhøjde: 900 mm - Motoriseret højdejustering / slaglængde på borsøjle: 450 mm - Hydraulisk søjle- og udliggerklemme - T-slots vertikalt på venstre side af maskinen - Kølemiddelanlæg - Drift: 400 V / 5,0 kW - Pladsbehov ca.: B 1.500 x H 2.600 x D 1.700 - 2.500 mm - Vægt ca.: 2.100 kg

Betingelse: god (brugt), Produktionsår: 2021, Funktionalitet: fuldt funktionsdygtig, maskine/køretøjsnummer: PRJ062775, Skæreevne: Borekapacitet i massivt St 60/40 mm Borekapacitet i massivt GG 20/50 mm Gevindskæring St 60/M 36 Gevindskæring GG 20/M 42 ARBEJDSOMRÅDE: Udlægsrejse (Y-akse) 1050 mm Søjlebevægelse (W-akse) 410 mm Pinolslag (Z-akse) 200 mm Afstand spindel-underkant til bord-overkant borreradius 80-690 mm Svingvinkel (C-akse) 330 grader Central klembeslag for udlæg og søjle MASKINEBORD Spændeflade arbejdsbord 1800 x 600 mm Med 4 T-noter efter DIN 650 i X-retning (bredde/afstand) 18 h9/125 mm Maskinbordhøjde 900 mm STYRING / BETJENING CNC-styring S-Box III Processor: 32-bit CPU Skærm: TFT fladskærm, baggrundsbelyst, let læselig fra alle sider. 215 x 160 mm kartesisk eller polær. Interpolation: 2 akser (X, Y) Teknologidatabase: Værktøjsadministration, værktøjsforslag efter bearbejdningsart, materialebaserede skæredataforslag Værktøjsadministration: maks. 500 værktøjer Bearbejdningscyklusser: cyklus for centrering, boring, gevindskæring, broaching, forsænkning og udspindling Spånbrud/udspån: mulig i borecyklus Borebilleder: hulrække, hulcirkel, matrix Basis-software: Dialogprogrammering, 38 nulpunkter kan gemmes, drejning og spejling, Teach-In for X, Y, Z. Testgrafik: Grafisk visning af borebilleder Datagrænseflader: V.24/RS 232-C USB: Til læsning og udlæsning af data, industrielt brugbar på 256 MB HOVEDSPINDELDREV: Trefaset asynkronmotor, frekvensstyret Drevydelse (100% ED) 5,5 kW Drejningsmoment (100% ED) 250 Nm, konstant fra 15-200 min-1 Spindelhastighed trinløs 12-2800 min-1 Stejlkeglespindel: Værktøjsoptagelse DIN 69871 SK40 med trækbolt efter DIN69872-19 AKSEDRIVERE C-, Y-, Z-, W-akse maks.: 0,35/0,35/2,90/2,40 kW Hurtigløb trinløs: C-akse maks. 4,5 omdr./min, Y-, Z-akse maks. 7,5/5,0 m/min W-akse maks. 3,0 m/min Fødningshastighed trinløs: C-, Y-, Z-, W-akse: 5-2000 mm/min Fødslestyrke (Z-akse) maks. 12.000 N SMØRING Central manuel smøring MASKINEBEKLÆDNING Beskyttelsesgittersystem omkring maskinen, udført med flettede gitre Udvendige mål 6000 x 6000 mm (b x h), systemelementhøjde ca. 2000 mm 1 adgang (svingport på maskinens front, åbningsbredde ca. 2000 mm), åbnes og lukkes manuelt. Sikkerhedsdørsafbryder med magnetlås. ELEKTRISK, PNEUMATISK, HYDRAULISK UDRUSTNING TILSLUTNINGSEFFEKT Nettilslutning 400/50 Volt/Hz Styrespænding 24 Volt, effektoptagelse 13 kVA, sikring 35 A Driftspænding: 3 x 400 Volt AC/ N / PE +5% -10%, N-leder belastbar. Frekvens: 50 Hz. LAKERING DD-strukturlak Maskineoverdel lys grå RAL 7035, maskineunderstel RAL 5023 TRANSPORTDIMENSIONER Bredde 1.900 mm Dybde 2.565 mm Højde 2.788 mm MASKINVÆGT Maskine som transportenhed med standardbord ca. 2.950 kg OPTIONER: Bundplade med cirkulerende kølevæskekanal. Spændeflade 1000x1400 mm. Højde 100 mm med 4 T-noter Elektronisk føler inkl. optagelse SK 40 Pick-up værktøjsmagasin Programmerbar værktøjsveksler til bageste arbejdsstation. Magasinarrangementet med 5 værktøjspladser inklusive sikkerhedsdæksel er fastgjort til maskinens højre side Kølevæskeanlæg udførelse A integreret i maskinunderdel til maskiner uden hensyntagen til en bundplade, bestående af: Kølevæskebeholder med kapacitet 35 l, kølevæskepumpe komplet med armatur, levering ca. 40 l/min ved 0,4 bar. Pgodpfx Aewmcatebmow

Betingelse: brugt, Produktionsår: 1976, Tekniske detaljer: Borekapacitet i stål (diameter): 32 mm Udhæng: ./x. . 400 / 50 mm Psdpfx Abswi Iqvomjgw Borehoved, vandret vandring: 400 mm Borehoved, vertikal indstilling: 400 mm Borespindelslag: 150 mm Spindelholder MK: 4 Slibesindelhastighed: 100 - 2000 o/min Udhæng (spindel): min./maks.: ca. 400 / 50 mm Bom, vertikal justering: 850 mm Bom, horisontal justering: 400 mm Bom, længde: 1360 mm Bom, vandret: svingbar mm/min Borespindel omdrejninger: 100...2 trin o/min. Fremføringshastigheder: 0,1 / 0,2 / - trin mm/omg Bordstørrelse: 00 x 510 mm Afstand bord-underkant spindel: min./maks.: 350 / 800 mm Samlet effektbehov: 2,4 kW Vægt ca.: 1,8 t Maskinens mål ca. LxBxH: 1,3 x 1,3 x 2,25 m Udstyr: 2x fodskinne Mulighed for montering af et vertikalt bord Tilbehør: Diverse opspændingsværktøj

Betingelse: generelrenoveret (brugt), Produktionsår: 1996, Funktionalitet: fuldt funktionsdygtig, borekapacitet: 40 mm, fjerstrøg: 200 mm, quill diameter: 80 mm, Mål og bevægelsesbaner Værktøjsfatning: SK 40 Bordmål (mm): 4000 x 800 Antal T-slots: 6 T-slot afstand (mm): 140 Afstand, spindelundkant min. (mm): 140 Bordoverkant max. (mm): 740 Bore-radius min. (mm): 540 Bore-radius max. (mm): 1590 U-akse bevægelsesvej (mm): 2600 Y-akse bevægelsesvej (mm): 1050 Pinolslag (Z-akse) (mm): 200 Søjlebevægelse (W-akse) (mm): 400 Spåntagningsevne Borekapacitet massiv: St 60 (mm): 40 / GG 22 (mm): 50 Gevindskæring: St 60 (M): 36 / GG 22 (M): 42 Hovedspindeldrev AC-motor, frekvensstyret (kW): 5,5 ved 100% intermittens Omdrejningstal (min⁻¹): 15 - 2800 Moment (Nm): max. 250 Konstant moment (min⁻¹): 15 – 200 Fremdriftsdrev X-akse - AC servomotor (kW): 0,25 Y-akse - AC servomotor (kW): 0,25 Z-akse - AC servomotor (kW): 4,50 W-akse - AC servomotor (kW): 2,50 U-akse - AC servomotor (kW): 2,50 Hurtiggangshastigheder (X/Y/Z) (m/min): 7,5 / 7,5 / 5 Hurtiggangshastigheder (U/W) (m/min): 7,5 / 3 Fremføringer trinløs (mm/min): 5 - 2000 Fremføringskraft (N): 12000 Nøjagtighed Positioneringsnøjagtighed X-, Y-akse på 1200 mm (mm): ± 0,075 Repetérnøjagtighed X-, Y-akse (mm): ± 0,03 Positioneringsnøjagtighed Z-akse (mm): ± 0,05 Repetérnøjagtighed Z-akse (mm): ± 0,03 Positioneringsnøjagtighed W-akse (mm): ± 0,05 Repetérnøjagtighed W-akse (mm): ± 0,03 Elektriske data Forsyningsspænding / -frekvens (V/Hz): 400 / 50 Styrespænding (V): 24 Samlet tilslutningseffekt (kVA): 13,0 CNC-styring Akser: 5 (X,Y,Z,W,U), kan udvides Display: TFT fladskærm, baggrundsbelyst, letlæselig fra alle sider Positionsangivelse: kartesisk eller polar, absolut eller inkrementel målangivelse Måleenhed: mm eller inch samt i grader Interpolation: 2 akser (X, Y) Teknologidatabase: Værktøjsadministration, værktøjsforslag efter bearbejdningstype, materialeafhængige skæredataforslag Værktøjsadministration: max. 500 værktøjer Underprogramteknik: ja Bearbejdningscyklusser: centrerings-, bore-, gevindskærings-, broach-, sænke- og udspindlingscyklusser, frit programmerbar cyklus til specialværktøj, opretholdt opholdstid mulig pr. cyklus Spånbrud/udspån: mulig ved borecyklus Borebilleder: hulrække, hulcirkel, matrix Basissystem: Dialogprogrammering, 38 nulpunktforskydninger, drejning og spejling, teach-in for X, Y, Z, genstart i program med valgmuligheder for målrettet indstigning Nulpunktsbestemmelse: Cyklusser til bestemmelse af nulpunkt via manuel berøring af emnet for: - frit opspændte, retvinklede dele - frit opspændte runde dele - centrering af støbte og brændte emner - vinkelmåling ved runde dele via berøring af referencekanter/-flader Datainterfaces: USB-interface Lakering (nylakering) Pgodov If T Topfx Abmew Standardlakering, 2-komponent strukturlakering Maskine overdel: lysegrå RAL 7035 Maskine underdel: signalblå RAL 5005 Dokumentation Betjenings- og programmeringsvejledning Elektrisk diagram Reservedelstegninger Testprotokol for mekanik, elektronik og sikkerhedsanordninger
