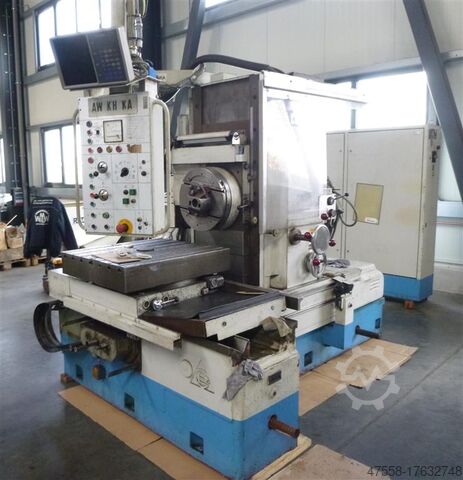

Bore- og fræsemaskine

COLLET-ENGELHARTD Minor

Tekniske detaljer:

Maks. diameter ved planskrubning: ca. Ø 900 mm
Omdrejningstal (spindel): 12,5 - 00 / 24 trin o/min
Omdrejningstal (planskrive): 8 - 190 / 12 trin o/min
Tilspændingstrin (planskrive): 0,03 - 3 / trin
Hurtiggang, alle bevægelser: 2000 / 4000 mm/min
Værktøjsoptagelse på arbejdsspindel: ISO 50 / SK50
Opspændingsflade på bord: 700 x 800 mm
Djdpfx Agsu Idtpshoul
Bord drejeligt: 360°
Tværgående boringstabelregulering: 800 mm
Maksimal bordbelastning: 1500 kg
Effektbehov i alt: ca. 11,0 kW
Maskinvægt: ca. 7800 kg
Maskindimensioner (LxBxH): ca. 3,0 x 2,0 x 2,6 m
Kontrolskab dimensioner: 1800 x 400 x 1950 mm

Planskivens diameter: 420 mm
Planskive-vandring: 180 mm
Maksimal planskrubningsdiameter: ca. 900 mm
Standers længdevandring: 700 mm
Spindelstocks vertikalvandring: 700 mm
Fremføring af stander, spindelstok og opspændingsbord:
- Ved spindeldrift = 0,20 - 10 mm/omdr. med 34 trin
- Ved drift med planskive = 0,16 - 16 mm/omdr. med trin

Udstyr:
- Optisk præcisionsmålesystem/Heidenhain vejessystem for akser X/Y/Z/C-bord
- Hydraulik
- Maskinfødder/fodplader
- Betjeningspanel med svingarm
