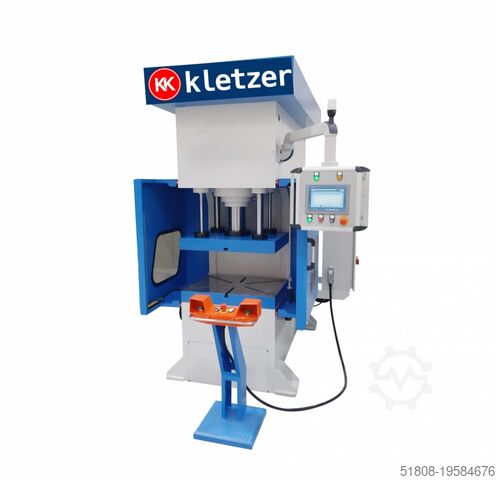

Hydrauliske enkeltkolonnepresser

KK-Industries Made in Europa Einständer C-Presse 150 to

Tryk: 150
Motor: 15
Monteringshøjde: 500
Slaglængde (maks.): 400
Bordstørrelse: 900 x 600
Stempelareal: 900 x 600
Bordhøjde: 850
Dimensioner (LxBxH): ca. 1300 + (300 styreskab) x 2000 x 3200
Vægt ca.: 8000
Oliefyldning: 400
Hydraulisk C-rammepresse
Bjdpswzzzfofx Aa Ajwh
Generelle specifikationer:
Konstruktion: C-rammetype, hydraulisk
Pressetryk: 150 t ved 240 bar
Returkraft: 30 t ved 150 bar
Spænding: 400 V / 50 Hz
Standarder: Maskindirektiv EN 693
Lak: RAL 7035 – lysegrå
Garanti: 12 måneder
Mål (BxDxH): ca. 1300 + 300 mm styreskab x 2000 x 3200 mm
Samlet vægt: ca. 8.000 kg
Styringssystem:
Mode 1: Opsætningsdrift uden lyssensor
Mode 2: Automatisk drift (enkelt slag) med lyssensor
PLC-styring: Siemens S7–1200
Sikkerheds-PLC: SICK
Drejeligt betjeningspanel med softstarter
Totrins betjening (mobil)
Lyssensorer: SICK 700 + 130 mm
Slaglængdemålesystem: lineal (500 mm)
Touchskærm: 9” Siemens, hukommelse til op til 500 værktøjssæt
Fjernvedligeholdelse: Secomea modul
8 frie ind-/udgange til ekstern tilslutning (f.eks. robot, coil-anlæg)
Arbejdsområde belysning (2 stk.)
Hydrauliksystem:
Hovedcylinder: Ø 270 mm
Hjælpecylindre: 2 x Ø 70 x 40 mm
Hjælpeføringer: 4 x Ø 50 mm
Motor: 15 kW / 22 hk (IE3)
Hjælpemotor: 2,2 kW / 3 hk
Pumpe: 45 ccm, 65 l/min – REXROTH
Hjælpepumpe: tilgængelig
Tankvolumen: 500 l
Oliekapacitet: 400 l
Luftkøler til olietank
Hydrauliktilbehør: REXROTH hydraulikblok & ventiler, forfyldningsventil, hydraulisk & mekanisk cylinderlåsning (OT-position)
Tryk & hastighed justérbar via PLC
Mekaniske data:
Monteringshøjde: 500 mm (afstand stempel – bordplade)
Slaglængde: 400 mm
Monteringsdybde: 650 mm
Indbygningsdybde: 350 mm
Bordhøjde: 850 mm (gulv til bordpladens overkant)
Plademål:
Bordplade: 900 x 600 x 120 mm (med T-noter, kundespecifik)
Stempelplade: 900 x 600 x 300 mm (med T-noter & fjeder-svejsning)
Hastigheder (justerbare via PLC):
Fremkørsel: 120 mm/s
Retur: 140 mm/s
Presfase: 13 – 5 mm/s
Styring & elektronik:
Hovedstyreskab
Tryk- & hastighedsindstilling via PLC
Drejeligt betjeningspanel
Mobil totrins betjening
Lyssensorer SICK
Slaglængdemålesystem
Skærm: 9” Siemens touchskærm
Fjernvedligeholdelse via Secomea modul
Sikkerhed & betjening:
Hydrauliske proportionalventiler
Dobbeltkanals sikkerhed
Sidelukkedøre (skydes bagud)
Brugsanvisning & stykliste (tysk), inkl. vedligeholdelsesplan
