Bearbejdningscenter

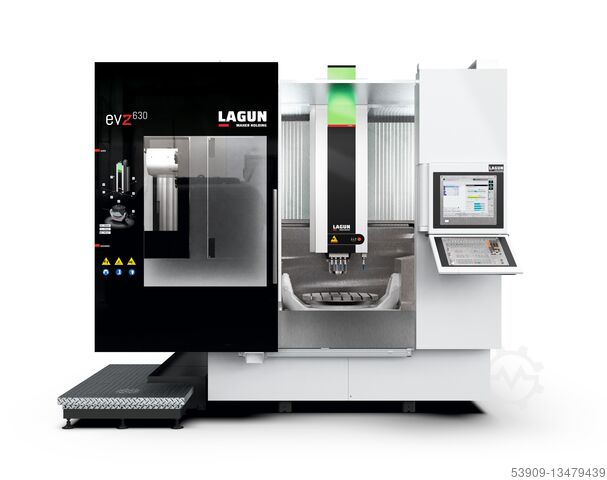

LAGUN EVZ 630

Stand: ny, Produktionsår: 2026, vandring X-akse: 2.800 mm, vandring på Y-aksen: 1.900 mm, vandring på Z-aksen: 1.500 mm, ROTAMILL 2819 MT med hovedskiftefunktion. Maskinsammensætning: - Teknologipakke til drejning - 6-akset udførelse - Hovedskiftefunktionalitet - 3-bakket spændeplan med individuel justering - NC-rotationsbord, Ø1.800 mm 300 min⁻¹ - NC-gafelfræsehoved M-serie (A- og C-akse) - Fræsemotor CYTEC CST-42-180-S - Værktøjskædemagasin, 54 pladser, HSK-A(T)63 - CNC-styring HEIDENHAIN TNC 640 - Omstilling mellem kølemiddeltilførsel og blæselufttilførsel - Arbejdsstykkemåling, føler BLUM TC 60 - Kinematik 3D-kalibreringssoftware – Heidenhain - Kinematik værktøjskuffert - CAD-import (.step; .iges; .dxf) - Fjernservice (teleservice) - Bruger- og vedligeholdelsestræning (1 dag), ekskl. rejseomkostninger og diæter Gsdpfx Acstwatdjzebk - Læsnings- og (søegnet) emballeringsomkostninger FCA Jülich i henhold til Incoterms 2020 - Idriftsættelse inden for Tyskland inkl. rejseomkostninger og diæter Tekniske data Bevægelsesområde X-akse = 2.800 mm Bevægelsesområde Y-akse = 1.900 mm Bevægelsesområde Z-akse = 1.500 mm Hastighed i X, Y og Z = 50 m/min Acceleration i X, Y og Z = 4 m/s² Fremføringskraft i X, Y og Z = 10.000 N NC-rotationsbord - Planskive, standard = Ø 1.800 mm - Kollisionsdiameter = Ø 2.200 mm - Bordbelastning – fræsning, maks. = 6.000 kg Drivsystem C1-akse - rotationsbord HS - Drejeområde = uendelig - Maks. omdrejningstal = 300 omdr./min - Nominelt moment = 7.473 Nm - Klemmemoment = 13.000 Nm NC-gafelfræsehoved M-SERIE Drivsystem A-akse - Drejeområde = ±110° (60 omdr./min) - Maks. motorturtal = 100 omdr./min - Maks. fremføring = 600°/s - Nominelt moment = 840 Nm - Klemmemoment = 4.000 Nm Drivsystem C2-akse - Drejeområde = ±360° - Maks. motorturtal = 65 omdr./min - Maks. fremføring = 390°/s - Nominelt moment = 1.020 Nm - Klemmemoment = 4.000 Nm Fræsemotor CS-42-180 S (*) - Effekt, S1 (S6-40 % ED) = 42 (53) kW - Nominelt omdrejningstal = 2.000 omdr./min - Moment, S1 (S6-40 % ED), maks. = 201 (253) Nm - Maks. omdrejningstal = 12.000 omdr./min - Værktøjsoptagelse = HSK-A63 Nøjagtighed / iht. VDI / DGQ 3441 - P (X,Y,Z) = 0,012 mm - P (C, A) = 5" - Ps (X,Y,Z) = 0,008 mm - Ps (C, A) = 3" Værktøjskædemagasin med dobbelthåndtag - Antal værktøjspladser = 54 - Værktøjsoptagelse = HSK-A63 - Pladsafstand = 110 mm - Værktøjsdiameter ved fuld bestykning = Ø 105 mm - Maks. værktøjsdiameter = Ø 150 mm - Maks. værktøjslængde = 300 mm - Maks. værktøjsvægt = 8 kg Pladsbehov og vægt Længde (X) = 6.830 mm Bredde (Y) = 6.970 mm Højde (Z) = 5.150 mm

Stand: ny, Produktionsår: 2026, vandring X-akse: 2.200 mm, vandring på Y-aksen: 1.600 mm, vandring på Z-aksen: 1.200 mm, ROTAMILL 2216 * Forskellige rundbord- og fræsehovedmuligheder kan vælges * Maskinsammensætning - NC-rundbord, Ø1.800 mm - NC-gafelfræsehoved M-serie (A- og C-akse) - Fræsespindel – CST-42-180-S - Værktøjskædemagasin, 54 pladser, HSK-A(T)63 - Spånbånd - CNC-styring HEIDENHAIN TNC 640 - Teknologipakke til drejning - 2-fold automatisk hovedskiftemagasin - Forberedelse af maskinen til vådbearbejdning - Skift mellem kølemiddelforsyning og luftblæsningsforsyning - Udsugningsanlæg ca. 3.000 m³/t - Emnemåling, føler BLUM TC 60 - Værktøjsmåling, BLUM LaserControl Single NT - Kinematik 3D-kalibreringssoftware – Heidenhain - Kinematik værktøjskuffert - CAD-import (.step; .iges; .dxf) - Fjernservice (Teleservice) - Bruger- og vedligeholdelseskursus (1 dag), ekskl. rejseudgifter og diæter - Læsse- og (sødygtig) emballeringsomkostninger FCA Jülich iht. Incoterms 2020 - Ibrugtagning i Tyskland inkl. rejseudgifter og diæter Tekniske data X-akse vandring = 2.200 mm Y-akse vandring = 1.600 mm Z-akse vandring = 1.200 mm Portalgang, tagåbning (Y) = 2.250 mm Portalgang (Z) = 1.465 mm Samlet vægt, ca. = 41.000 kg Indføringshastighed i X, Y og Z = 50 m/min Acceleration i X, Y og Z = 4 m/s² Fødekraft i X, Y og Z = 10.000 N NC-rundbord - Planplade, standard = Ø 1.800 mm - Forstyrrelsescirkel diameter = Ø 2.200 mm - Bordbelastning – fræsning, maks. = 6.000 kg Drivning C1-akse – rundbord HT - Drejeområde = uendelig - Maks. omdrejningstal = 30 o/min - Nominelt moment = 7.473 Nm - Klemmemoment = 13.000 Nm NC-gafelfræsehoved M-SERIE Drivning A-akse - Svingområde = ±110° (60 o/min) - Maks. motoreffekt = 100 o/min - Maks. hastighed = 600°/s Gedpfjr Hn Szsx Aczsbk - Nominelt moment = 840 Nm - Klemmemoment = 4.000 Nm Drivning C2-akse - Svingområde = ±360° - Maks. motoreffekt = 65 o/min - Maks. hastighed = 390°/s - Nominelt moment = 1.020 Nm - Klemmemoment = 4.000 Nm Fræsespindel CS-42-180 S (*) - Effekt, S1 (S6-40% ED) = 42 (53) kW - Nominelt omdrejningstal = 2.000 o/min - Moment, S1 (S6-40% ED), maks. = 201 (253) Nm - Maks. omdrejningstal = 12.000 o/min - Værktøjsoptagelse = HSK-A63 Nøjagtigheder / efter VDI / DGQ 3441 - P (X,Y,Z) = 0,012 mm - P (C, A) = 5" - Ps (X,Y,Z) = 0,008 mm - Ps (C, A) = 3" Værktøjskædemagasin med dobbelt griber - Værktøjspladser = 54 - Værktøjsoptagelse = HSK-A63 - Pladsafstand = 110 mm - Værktøjsdiameter ved fuld bestykning = Ø 105 mm - Maks. værktøjsdiameter = Ø 150 mm - Maks. værktøjslængde = 300 mm - Maks. værktøjsvægt = 8 kg Pladsbehov & vægt Længde (X) = 6.830 mm Bredde (Y) = 6.970 mm Højde (Z) = 5.150 mm
