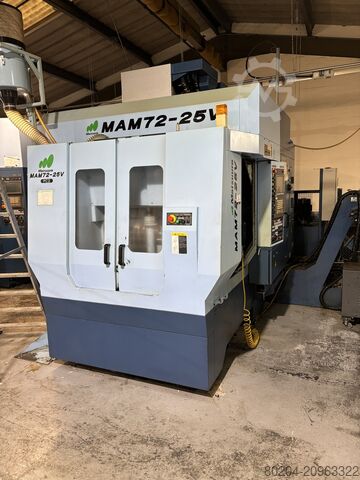

Vertikalt bearbejdningscenter

Matsuura MAM72-25V

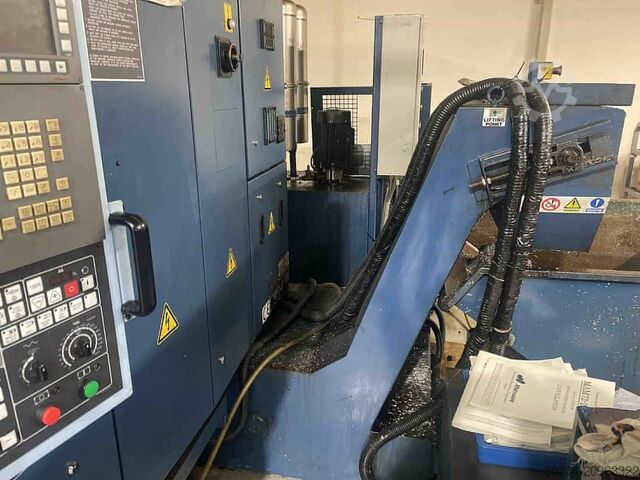

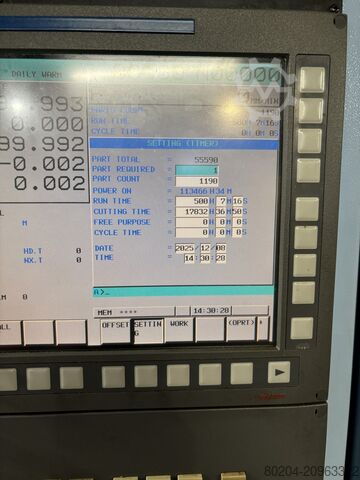

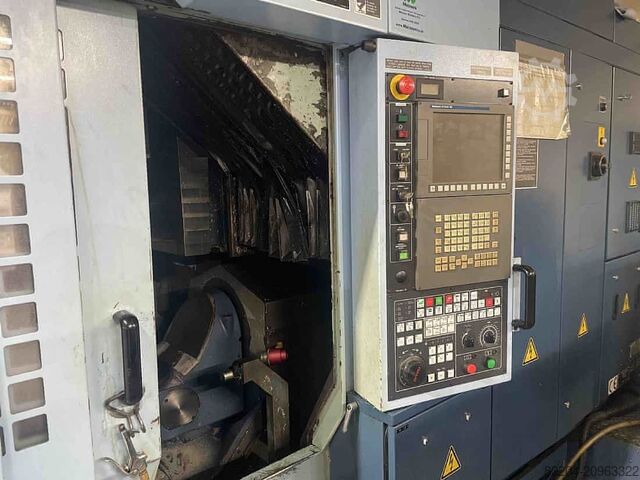

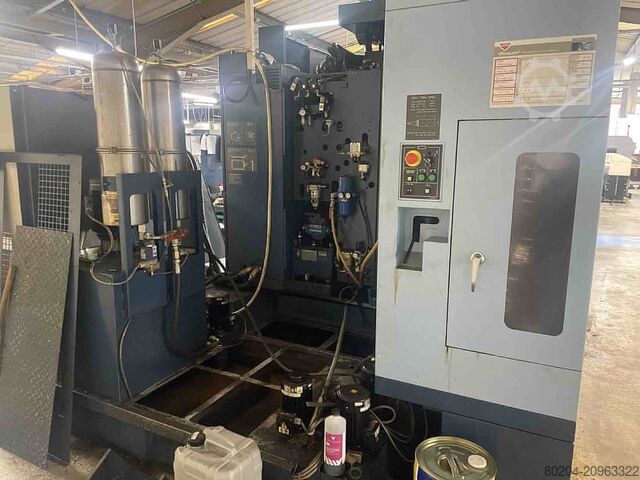

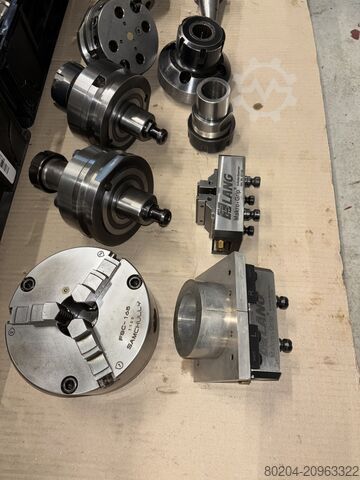

Betingelse: klar til brug (brugt), Produktionsår: 2006, driftstimer: 19.911 h, controllerproducent: FANUC, controller model: 30 iM, total højde: 2.250 mm, spindelhastighed (maks.): 15.000 o/min, Denne 5-akset Matsuura MAM72-25V blev produceret i 2006. Dette vertikale bearbejdningscenter er ideelt til komplekse og præcise bearbejdningsopgaver og tilbyder øget fleksibilitet og produktivitet til dine produktionskrav. Overvej muligheden for at købe dette vertikale bearbejdningscenter MAM72-25V fra Matsuura. Kontakt os for yderligere information. Ekstraudstyr: Gtodpfx Abex D Shrefst • Værktøjsskifter med 40 stationer (kæde) • Palletskifter til 2 paller, 130 mm diameter • Reservepaller Capto C6 • KNOLL kølevandsanlæg med kølevandstilførsel gennem spindel og pumpe KTS25-50T / kølevandsbruser med en ydelse på 100 l/min ved 1,4 bar • 2 spiralspånbånd • Renishaw måleprobe OMP60 / Renishaw lasersystem TRS-1 • Elektrisk drejeligt observationsvindue / Til styring: programmerbart spejl, koordinatsystem-rotation, IZ2/150NF HSC-præcisionsstyring til simultan 5-akset bearbejdning • CE-mærkning Maskinfordele Tekniske maskinfordele: • Direkte positionsmålesystem via encoders til B- og C-akse • Spindel og spindelmotor blev udskiftet senest i 2018 Dimensioner: Maskindybde 2200 mm

Betingelse: klar til brug (brugt), Produktionsår: 2007, Funktionalitet: fuldt funktionsdygtig, vandring X-akse: 550 mm, vandring på Y-aksen: 410 mm, vandring på Z-aksen: 450 mm, controller model: Matsuura G-Tech 30i, spindelhastighed (maks.): 20.000 o/min, svingvinkel B-akse (min.): -220 °, svingvinkel B-akse (maks.): 220 °, TEKNISKE DETALJER X-akse: 550 mm Y-akse: 410 mm Z-akse: 450 mm B-akse: ±220° Gtodpfx Abov Rb Hhofot C-akse: 360° CNC-styring: Matsuura G-Tech 30i Spindel og værktøj Omdrejningstal (område): 20.000 o/min Værktøjsoptagelse: BT40 Værktøjslængde: 300 mm Værktøjsdiameter: 150 mm Værktøjsvægt: 10 kg Emnekapacitet Emnediameter: 300 mm Emnevægt: 40 kg MASKINDETALJER Maskindimensioner (B x H x D): 3.032 × 5.120 × 2.705 mm Effektoptagelse: 32 kVA UDSTYR - Internt kølesystem - Automatisk palle-skifter - Automatisk værktøjsskifter - Højtrykskøling 20 bar - Spåntransportør - FSE chipstyring

Betingelse: god (brugt), Produktionsår: 2010, driftstimer: 78.572 h, Funktionalitet: fuldt funktionsdygtig, vandring X-akse: 550 mm, vandring på Y-aksen: 410 mm, vandring på Z-aksen: 450 mm, tilførselsrate X-akse: 500.000 m/min, fremføringshastighed Y-akse: 50.000 m/min, fremføringshastighed Z-akse: 50.000 m/min, samlet vægt: 12.000 kg, Specielt udstyr til maskinen: - Udvidelse af værktøjsmagasin fra standard 30 værktøjer til 210 værktøjer, inkl. forberedelse til 240 - Rundpallemagasin til 10 paller inkl. opstillingsstation; antal paller: 10, pallediameter: 130 mm, paller med Capto C6 optag - Maks. emnestørrelse: Ø 250 x H 250 mm Gtedexwm Adspfx Abfet - Maks. emnevægt: 40 kg - Pallespændkraft: 22,5 kN - HSC-hovedspindel 40 – 20.000 o/min med motor 7,5/11 kW, maks. spindelmoment 70 Nm op til 1.500 o/min, inkl. ugeur for opstart af opvarmningscyklus og automatisk maskinafbrydelse - Spindeloptagelse HSK 63A - Direkte positioneringssystem (Heidenhain) for X-, Y-, og Z-akse, forsynet med spærluft - KNOLL kølevæskeanlæg, bestående af: • Skrabebåndsspåntransportør med løftepumpe og spånaffald til betjeningssiden • Kølevæskeføring gennem spindlen med kølevæskepumpe KTS25-50T, ydelse 24 l/min ved 70 bar, 5,5 kW, tryk kan skiftes i 3 trin • Udvendig køling med pumpe, ydelse 100 l/min ved 1,4 bar • Kølevæskedouche med pumpe, ydelse 100 l/min ved 1,4 bar • Kompaktfilter KF200, filterkapacitet 200 l/min • Samlede anlægsmål: L x B x H ca. 1,8 x 1,1 x 1,0 m, tankvolumen ca. 1400 liter - Kølevandskøler VWK 90 – D emulsion, køleydelse 11,5 kW, omgivelsetemperatur op til 42°C, kølemiddel R407c - Kølevæske sprøjtepistol i arbejdsrummet inkl. pumpe og elektrisk installation - 2 spiralspåntransportører - TEBARON mekanisk luftfilter TEB/BV2 til udsugning af emulsions-, oliedampe og røg, bestående af: • 3-trins forfilterpakke • HEPA filter iht. DIN EN 603335-2-69 testet med BIA-certifikat, separationsgrad >99,995% for partikler ≥ 0,3μ • Opfylder kravene til brugs-kategori K1/K2 (kræftfremkaldende stoffer og smitsomme agenser) samt støvklasse H. - Enkeltsøjle med fodplade til ISI luftfilter TEB/BV2 - Måleprobe RENISHAW OMP 60 til automatisk nulpunkt og emnemåling, kan indskiftes i spindlen via værktøjsskifteren, inkl. EASY PROBE SOFTWARE - Trykmålecelle til værktøjslængdemåling og værktøjsbrudovervågning Særligt udstyr til styringen: - Forøgelse af arbejdsemnets koordinatsystemer fra 6 til 54 - Koordinatsystemrotation G68/G69 - Fase og runding af hjørner - Automatisk nulpunkt-overførsel - Genstart på kontur - Udvidelse af makrovariabler fra standard 100–149, 500–549 til 100–199, 500–999 - IZ2/150NF HSC-præcisionsstyring til simultan 5-akset bearbejdning bestående af: • Fast Data Server funktion • High-Speed Precision Contour Control • Nano Smoothing • Dynamisk nulpunkt-overførsel, op til 8 forskellige nulpunkter kan overføres (G54.2) • TCPC værktøjsmidtepunktstyring til 5-akset simultanfræsning (G43.4/G49) • Svingcyklus muliggør bearbejdning på en skrå arbejdsflade (G68.2/G53.1/G69)

Betingelse: næsten som ny (brugt), Produktionsår: 2004, Funktionalitet: fuldt funktionsdygtig, vandring X-akse: 550 mm, vandring på Y-aksen: 410 mm, vandring på Z-aksen: 450 mm, 5-AKSET MATSUURA MAM72-25V VMC Kategori: Vertikale bearbejdningscentre (VMC) Reference nr.: 3651 Byggeår: 2004 Tekniske specifikationer: SPINDEL Gtedpfx Abex Anlwjfjt Spindelkonus: BT 40 ARBEJDSOMRÅDE Vandringer (XYZ): 550 x 410 x 450 mm CNC Styring: Fanuc 30i

Produktionsår: 2011, Betingelse: meget god (brugt), 5-akset bearbejdningscenter FANUC G-Tech 30i X/Y/Z-akse vandringer: 550x410x450 mm B-akse bord: +/-110° A-akse bord: 360° Gsdpegufmrofx Abfott Spindel fatning: BT40 Big Plus Spindelhastighed: op til 15.000 o/min Værktøjsveksler: 40 positioner Pallepladser: 2 stk., diameter 250 mm Indvendig spindelkøling 3D måleprobe Værktøjsmåleudstyr Paller: 15 stk. Værktøjsholdere: ca. 80 stk. KNOLL / TURBO kølemiddelsystem MARCELS MASCHINEN CH

Betingelse: klar til brug (brugt), Produktionsår: 2007, driftstimer: 66.963 h, Funktionalitet: fuldt funktionsdygtig, vandring X-akse: 550 mm, vandring på Y-aksen: 410 mm, vandring på Z-aksen: 450 mm, bordbelastning: 40 kg, omdrejningshastighed (maks.): 15.000 o/min, TEKNISKE DETALJER B-akse: +110° til -110° C-akse: 360° Bordindeksering B- og C-akser: 0,001° Emne Maks. emnestørrelse: Ø 250 × Højde 250 mm Maks. bordbelastning: 40 kg Palletsystem Palletstørrelse: Ø 130 mm Maks. emnestørrelse på palle: Ø 250 × Højde 250 mm Maks. pallebelastning: 40 kg Palleoptagelse: Capto C6 Spindel Omdrejningstal Standard: 50 - 15.000 o/min Spindeloptagelse: BT 40 JIS B 6339 Big+ Spindelmotor (FANUC-drev): 7,5 / 5,5 kW Maks. drejningsmoment: 65,1 Nm ved 1.100 o/min Hurtiggang og fremføringer Hurtiggang X-, Y-, Z-akse: 50.000 mm/min Hurtiggang B-akse: 30 o/min Hurtiggang C-akse: 50 o/min Fremføring X-, Y-, Z-akse: 1…50.000 mm/min Fremføring B-akse: 30 o/min Gjdowx Iugspfx Abfjtt Fremføring C-akse: 50 o/min Værktøjsveksler Maks. værktøjsvægt: 10 kg Maks. værktøjsdiameter ved fuld magasin: Ø96 mm Maks. værktøjsdiameter ved frie nabopladser: Ø150 mm Maks. værktøjslængde: 300 mm Føringer Aksestyr: Rulleføringer Smøring: Permanent fedtsmøring Kuglespindler X-, Y-, Z-akse Ø: 36 mm Stigning: 16 mm Aksedrev Ydelse X-, Y-, Z-akse: 4,5 / 4,5 / 5,5 kW Ydelse B-, C-akse: 4,5 / 2,5 kW Aksialkraft X-, Y-, Z-akse: kN MASKINEDETALJER Styring: MATSUURA G-Tech 30i (FANUC 30i MA) Serienummer: SN17224 Vægt & mål Maskinvægt Standard: 7.800 kg Maskine med PC-2: 8.600 kg Maskinhøjde over gulv: 2.705 mm Bredde: 2.281 mm Dybde: 3.665 mm Tilslutningsdata Samlet tilsluttet effekt: 32 kVA Forsyningsspænding: 3 x 400 V, 50 Hz Tryklufttilslutning: 5,5 - 9,5 bar UDSTYR 5-akse simultan styring Udvidelse af værktøjsmagasin til 40 pladser Palletskifter med 2 paller, diameter 130 mm Direkte målesystem (Heidenhain) på X-, Y- og Z-akse med spærreluft KNOLL kølevæskesystem: - 1 skrabebånds- eller hængselbånds-spåntransportør med løftepumpe og spånudskiller til betjeningsside (Type: 500 K-1/10, årgang 2010) - 1 kølevæsketilførsel gennem spindlen med KTS25-50T pumpe, kapacitet 31 l/min ved 70 bar, 5,5 kW, tryk i 3 trin - 1 udvendig køling med pumpe, kapacitet 100 l/min ved 1,4 bar - 1 kølevæskespuling med pumpe, kapacitet 100 l/min ved 1,4 bar - 1 kompaktfilter KF200, filterkapacitet 200 l/min 2 spiralspåntransportører i maskinen RENISHAW OMP 60 målesystem til automatisk nulpunktssætning og emnemåling via værktøjsveksler OMRON tryksensor til værktøjslængdemåling og værktøjsbrudsovervågning

Betingelse: klar til brug (brugt), Produktionsår: 2006, Et CNC 5-akset vertikalt bearbejdningscenter fra Matsuura er tilgængeligt. Vandringer X/Y/Z: 550mm/440mm/580mm, spindeloptagelse: BT40, omdrejningstal: 15.000 omdr./min, værktøjspladser: 40, paletveksler: 2-positioner, diameter: 130mm. Maskindimensioner X/Y/Z: ca. 2.900mm/2.550mm/3.000mm, vægt: ca. 6.000kg, styring: Matsuura G-Tech 30i, maskintimer: ca. 19.911 timer. Inklusive 2 ekstra paletter og KSS-anlæg fra Knoll. Dokumentation til rådighed. En besigtigelse på stedet er mulig. Gtedowyxavopfx Abfot
