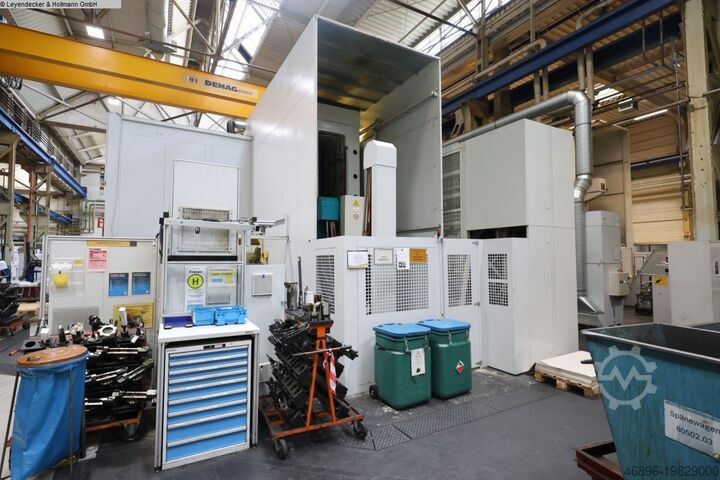

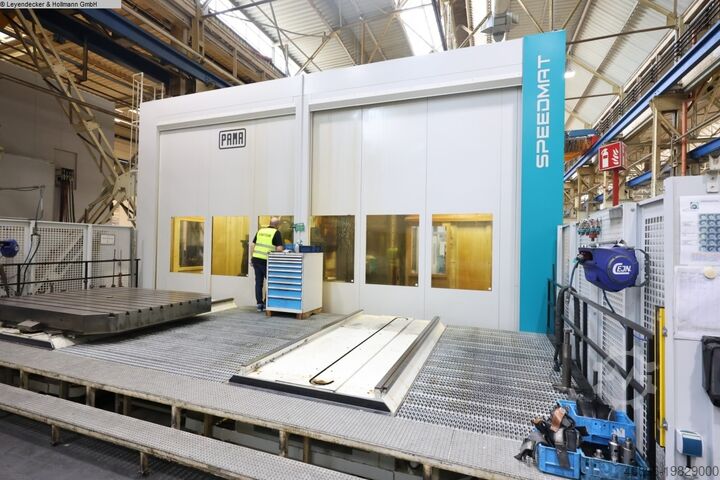

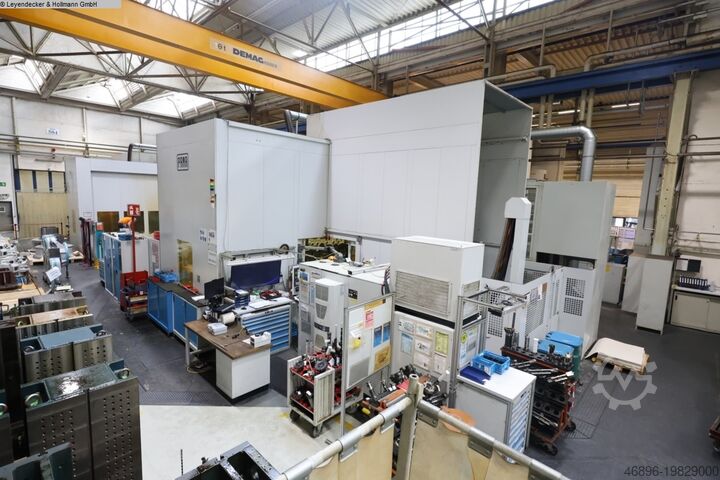

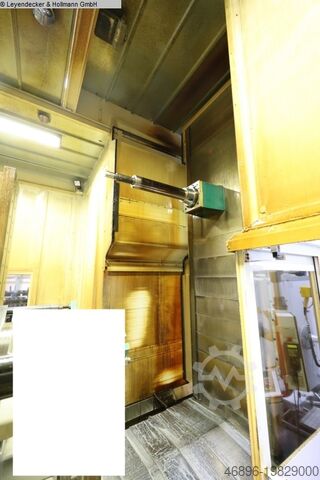

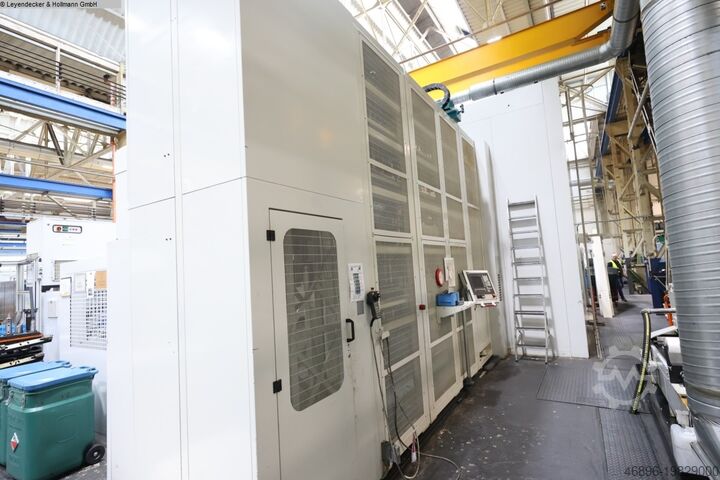

Bore- og fræsecenter

PAMA Speedmat 4/TR 25

x-akse: 4000 mm
y-akse: 3000 mm
z-akse: 2200 mm

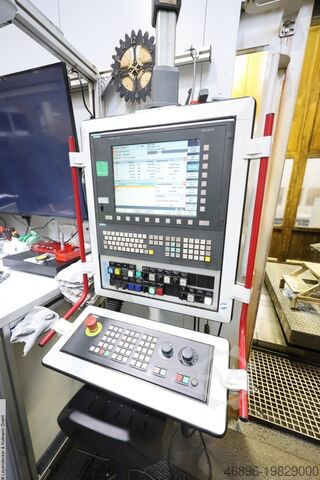

Styring: Siemens Sinumerik 840 D
Pinolenslag: 800 mm
Maks. emnevægt: 20.000 kg
Værktøjsoptagelse: ISO 50 BIG PLUS DIN 69871
Maks. moment på spindel: 2346 Nm
Spindeldiameter: 160 mm
Samlet effektbehov: 65 kW
Maskinens vægt ca. 50.000 kg
Pladsbehov ca. 12,8 x 11,8 x 5,7 m

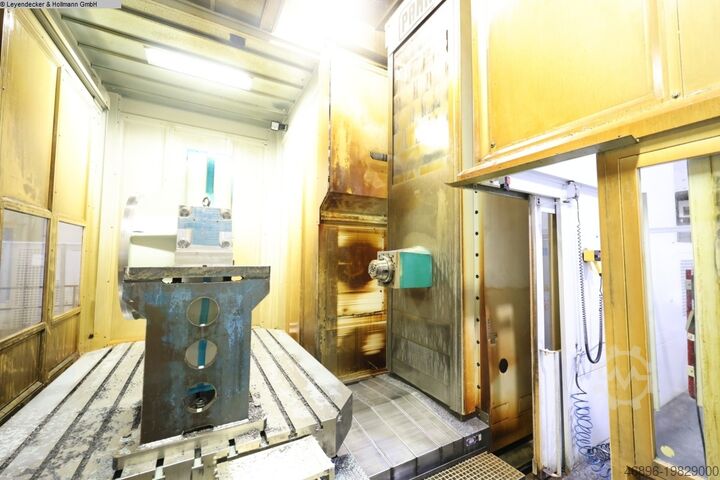

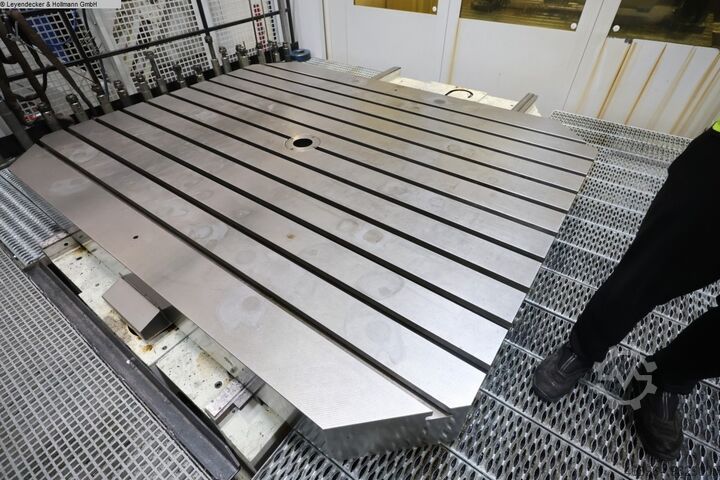

- Arbejdsbord
- Opspændingsflade: 2500 x 2000 mm
- Bordhøjde over gulv: 800 mm

Tilførsels-/fremføringshastigheder:
- x-akse: 0,5 til 10.000 mm/min
- y-akse: 0,5 til 10.000 mm/min
- z-akse: 0,5 til 10.000 mm/min
- Rapid (x/y/z): 25 / 25 / 25 m/min
- Maks. fremføringskraft (x/y/z): 28.000 / 27.000 / 28.000 N

Spindelhastigheder i omdr./min.:
- Geartrin 1: 6 til 848 omdr./min.
- Geartrin 2: 850 til 3.000 omdr./min.

Værktøjsmagasin:
- 306 pladser fordelt som følger:
Antal pladser maks. længde 700 mm: 54
Antal pladser maks. længde 450 mm: 54
Antal pladser maks. længde 300 mm: 63
Antal pladser maks. længde 200 mm: 135
- Maks. værktøjsvægt: 35 kg
- Værktøjsdiameter ved frie nabopladser maks.: 325 mm
- Værktøjsdiameter uden frie nabopladser maks.: 105 mm

Tilbehør:
- Ca. 30 stk. værktøjsholdere SK 50
- 1 måleprobe
Laodpfx Afjw Sfkko Ijh

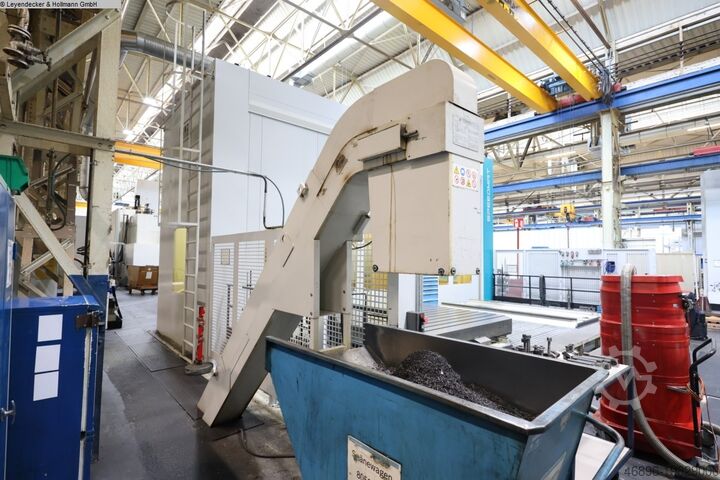

- Køleanlæg/papirbåndsfilter & spåntransportør
- Køler
- Olietågeudsugning
- Fikseringsudstyr
- Dokumentation
