Centrumdrejebænk

Bernardo Goliath 500 x 2000

Bernardo produktionsdrejebænk Goliath 500 x 2000

Tekniske specifikationer
Dodexl D Aqspfx Aaascn
Spidsafstand: 2000 mm
Spidshøjde: 250 mm
Svingdiameter over leje: 500 mm
Svingdiameter over udfræsning*: 720 mm
Svingdiameter over planslæde: 310 mm
Leddens bredde: 400 mm
Spindelboring: 80 mm
Spindelmontering: DIN 55029, D1-8
Omdrejningstal (24): 9 – 1600 o/min
Længdeføder (80): 0,063 – 6,43 mm/omdr.
Tværføder (80): 0,027 – 2,73 mm/omdr.
Metriske gevind (46): 1 – 224 mm
Tommergevind (44): 1/8 – 28 Gg/1"
Pinoldiameter: 75 mm
Pinolslag: 150 mm
Pinoloptagelse: MK 5
Motoreffekt: 7,5 kW (10,0 hk)
Maskindimensioner (B x D x H): 3520 x 1240 x 1550 mm
Vægt ca.: 3375 kg
* Udtrækkelig leje: 200 mm

Egenskaber
• Alsidige anvendelsesmuligheder inden for generel maskinbygning, produktion, enkeltstyksfremstilling osv.
• Maskinlejet er støbt i ét stykke og er ekstremt vridningsstabilt og vibrationssvagt, hvilket opfylder vigtige betingelser for præcis drejning
• Moderne hovedspindelleje med præcisionsskråkuglelejer
• Central og brugervenlig betjening af føder og gevind, med førings- og trækkede spindler
• Standard med hurtiggang langsgående og plans for reduktion af spildtid
• Tandhjulene er stort dimensionerede, hærdede og præcisionsslebet
• Udtrækkelig bro muliggør bearbejdning af emner med stor diameter
• Forskydelig pinoldok til konusdrejning, håndhjul med justerbar fininddeling (0,02 mm)
• Elektromekanisk fodbremse for reduktion af spildtid
• Fremragende spåntagningsevne også ved planskæring

Leveringsomfang
• Sikkerhedskobling
• Hurtiggang langsgående og plans
• LED-maskinlys

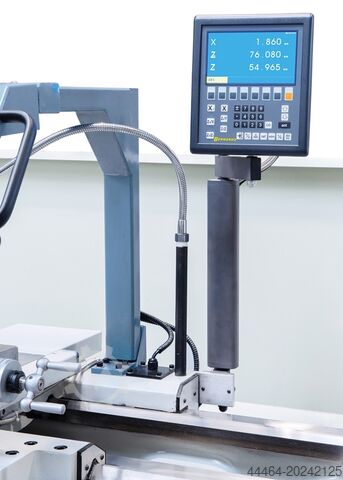

• 3-akses digitaldisplay ES-12 V med LCD-skærm
• 3-bakke chuck PS3-250 mm / D8
• Planskive 400 mm
• Fast leje – gennemløbsdiameter maks. 200 mm
• Medløbende leje – gennemløbsdiameter maks. 110 mm
• 1 centreringsspids / 1 medløbende dornspids
• Motor med magnetbremse iht. CE-norm
• Fodpedal med bremsefunktion iht. CE
• Første påfyldning med Shell Tellus 46
• Kølevæskeanlæg
• Hurtigskiftestålholder med 4 indsatspladser
• Beskyttelsesanordning ved hurtigskiftestålholder
• Reduktionshylse
• Spånbagvæg
• Betjeningsværktøj
