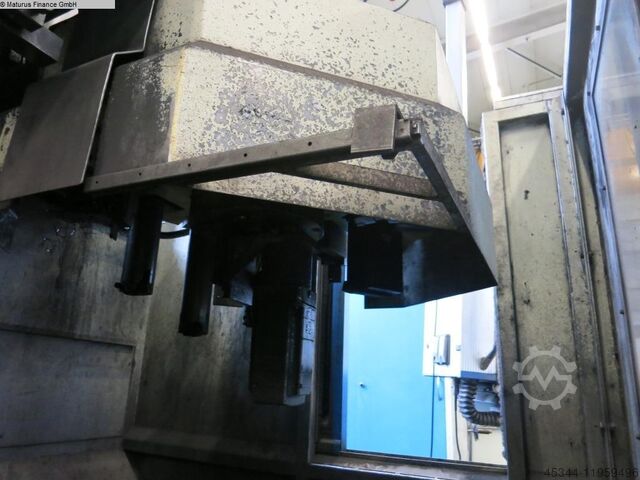

Lodret drejebænk - enkelt søjle

DORRIES VCE 1400

Betingelse: brugt, Tekniske data Planskivediameter: 1580 mm Maks. drejediameter: 1700 mm Maks. drejehøjde (tværslæde): 1250 mm Maks. drejehøjde (sidesupport): 1160 mm Maks. belastning på planskive: 12000 kg Maks. afstand fra planskive til underkant af tværbjælke: 1210 mm Maks. afstand fra planskive til underkant af sidestålholder: 980 mm Maks. afstand fra planskive til underkant af revolverhoved: 1420 mm 18 spindelhastigheder: 2,8 - 140 omdr./min. Pjdpfx Aswyn Nteftsha 18 fremføringshastigheder: 0,063 - 3,15 mm/omdr. Samlet effektbehov: 55 kW Pladsbehov ca.: 5300 x 3500 x 4100 mm Styring: konventionel

Betingelse: klar til brug (brugt), Produktionsår: 1993, Drejebordsdiameter: 1400 mm Planskivediameter: 1500 mm Styring: Sinumerik 850T Arbejdsninghøjde: 1400 mm Værktøjsveksler: 12 stk. Emnevægt: 5 t Årgang: 1993 Phsdsvxa Tpepfx Aftsa Mekanisk renoveret: 2010

Betingelse: meget god (brugt), Produktionsår: 2010, Omløbsdiameter: 1600 mm Planpladediameter: 1400 mm Styring: Siemens Sinumerik 840D SL Drejehøjde: 1245 mm Maks. bordbelastning: 9000 kg Borddrev: 60 kW Drejemoment – bord: 13.400 Nm Bordomdrejningstal: 450 o/min Omdrejningstal c-akse: 0,004–5 o/min Fremføringsområde: 18.000 mm/min Pladsbehov ca.: 8,5 x 5,3 x 5,7 m Maskinvægt ca.: 47,4 t Tværbjælkeslæde: -X-akse vandring: ±950 mm Tværbjælke løft W-akse: 600 mm Værktøjsslæde: -Tværsnit værktøjsslæde: 250 x 250 mm -Indtræksdiameter: 340 mm -Vandring Z-akse værktøjsslæde: 1100 mm Bore- og fræseenhed: -Afstand fræsespindel til maskinbord: 1245 mm -Værktøjsfastholdelse: SK 50 -Drivenhed: 30 kW -Omdrejningsområde: 2000 o/min -Drejemoment: 1395 Nm Udstyr/tilbehør: -16–40 plads pick-up magasin -Beskyttelsesanordning -Diverse drejeværktøjsholdere -Diverse værktøjsholdere SK50 og værktøj -Diverse spændemidler -Kølemiddeludstyr med filter Phodpfx Asxylm Toftsa -Spåntransportør -Dokumentation

Betingelse: meget god (brugt), Produktionsår: 2009, Funktionalitet: fuldt funktionsdygtig, Tekniske detaljer Plan skive diameter: 1800 mm Svingdiameter: 2000 mm Drejehøjde: 1270 / 1120 mm Styring: SIEMENS 840 D Maks. emnevægt: 5000 kg Stødseldimensioner: 250 x 250 mm Bordets omdrejningstal: 1 - 320 o/min Tværbjælke – justering: 400 mm Stødsel support – horisontal justering (X): -2770 / +2275 mm Stødsel support – vertikal justering (Z): 1250 mm c-akse: 360° (0,001°) Fræsespindel effekt: 37 kW Fræseomdrejningstal: 10 - 3000 o/min Bordets drivkraft: 100 kW Drejningsmoment: 31.784 Nm Fremføringsområde (X/Z): 0,1 - 15.000 mm/min Samlet tilsluttet effekt: kW Maskinvægt ca.: 55 t Pladsbehov ca.: m Yderligere information Brugt CNC karusseldrejebænk til dreje-, bore- og fræseopgaver Maskinen blev først taget i brug i 2011. CNC styring: Siemens Sinumerik 840 D Antal NC-akse: 4 (X,Z,C, tværbjælkejustering) Maks. emnediameter: 2040 mm Maks. emnehøjde: 1270 mm Slag værktøjsslæde: 1250 mm Maks. emnevægt: 5000 kg (pr. palle/chuck) Omdrejningstal drejespindel: 1,0 - 320 o/min Drivkraft drejespindel: 100 kW Bor/fræse-spindel: 37 kW Tværbjælke justering: 2 trin à 200 mm Samlet elektrisk tilslutning: 218 kVA Akseveje: X-akse: -1650 til +2165 mm Z-akse: 1250 mm Rapidfart X/Z-akse: 15 m/min Antal værktøjsmagasinpladser: 80 pladser i kædemagasin, heraf 60 x HSK 100 og 20 x Capto C6 12-skive magasin til drejeholdere og specielle hoveder Kølevandsanlæg med filter og recirkuleringsenhed Spåntransportør Olietågeudsugningsanlæg 1 stk. palle med kæbekasser, diameter 1800 mm 1 stk. hydraulisk spændechuck med grundbakker, diameter 1800 mm Flere bore- og fræsehoved 2 stk. måleprobe Flere drejestålholdere Særligt: Palletekskifter med to stationer, udstyret med en planskive Ø1800 mm og et seksbakke balanceringschuck med mekanisk centrifugalkompensation Ø1800 mm. Bemærkning: Maskinen står i en grav. Tilstandsbeskrivelse: Krydsrullelejet blev udskiftet for ca. et halvt år siden. Endvidere blev Siemens-komponenterne i styreskabet fornyet fuldstændigt ved udgangen af 2023. Maskinen har desuden måleprobe til værktøjsmåling og en ekstern Renishaw-måleprobe til emnemåling. Phodpox Nn Stjfx Aftsa Som en særlig funktion har maskinen også en måleprobe på Z-aksen (Z1-akse), hvilket giver en fordel i både nøjagtighed og tid, da værktøjet ikke skal fjernes ved måling. Denne er dog p.t. deaktiveret og bør serviceres før genibrug. Maskinen har desuden en Rotomors seksbakke balanceringschuck med centrifugalkompensation, som blev komplet renoveret i 2020/21.
