CNC drejebænk HEYLIGENSTAEDT - NDC 71

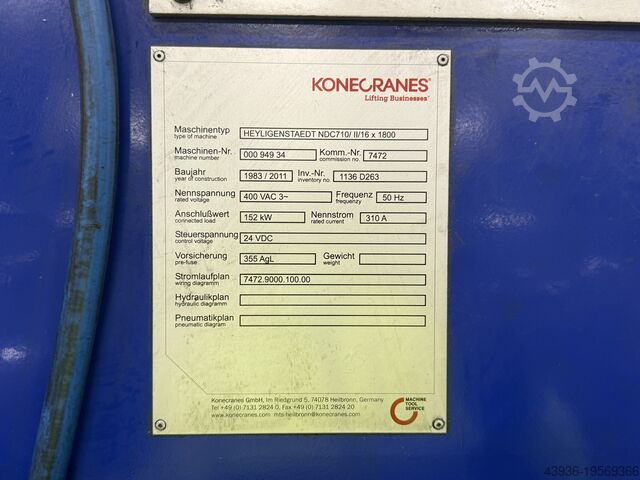

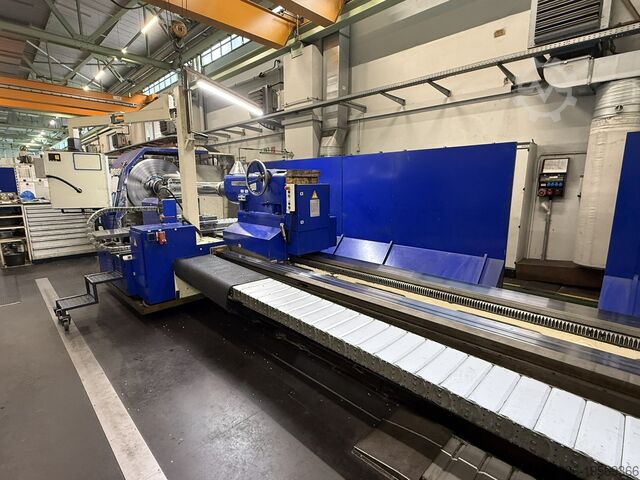

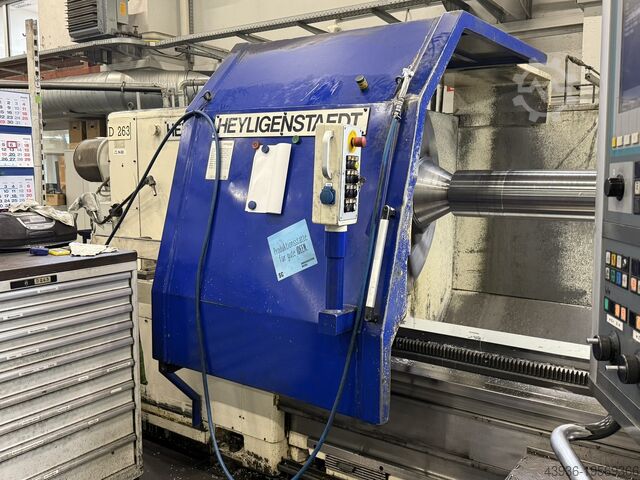

HEYLIGENSTAEDT NDC 710 / 1800

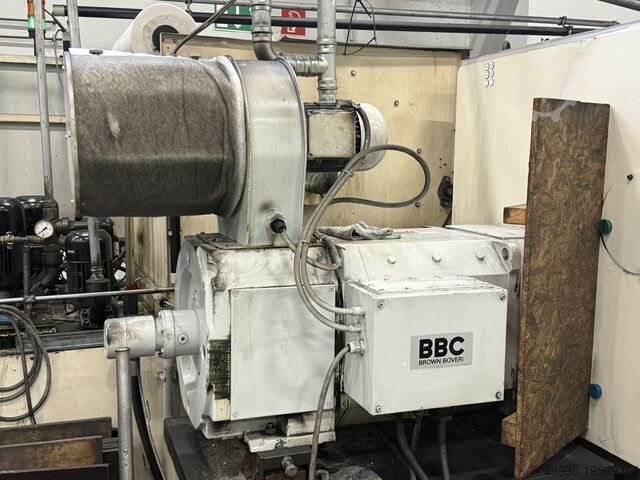

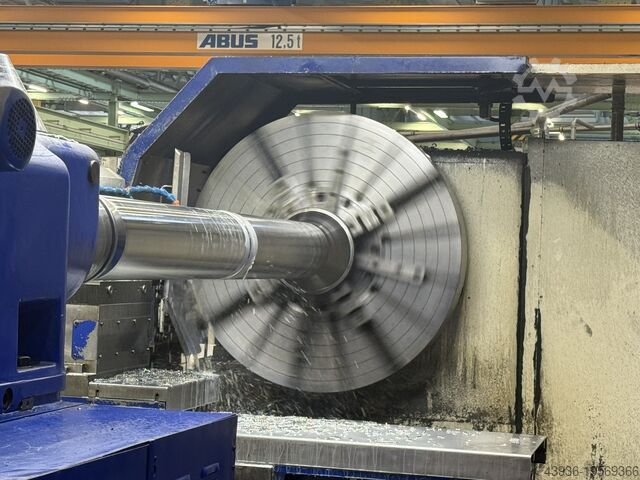

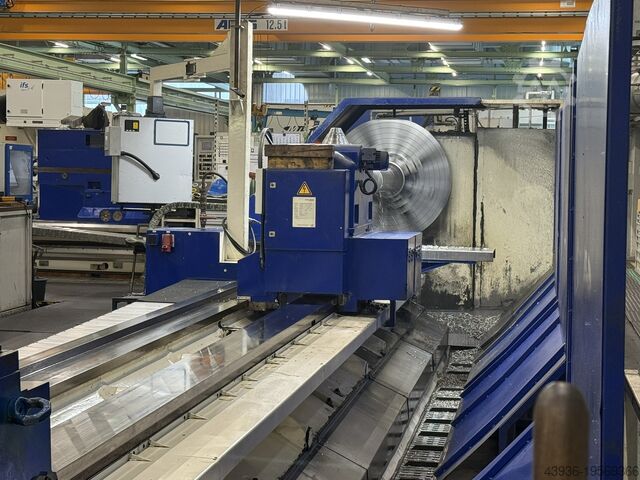

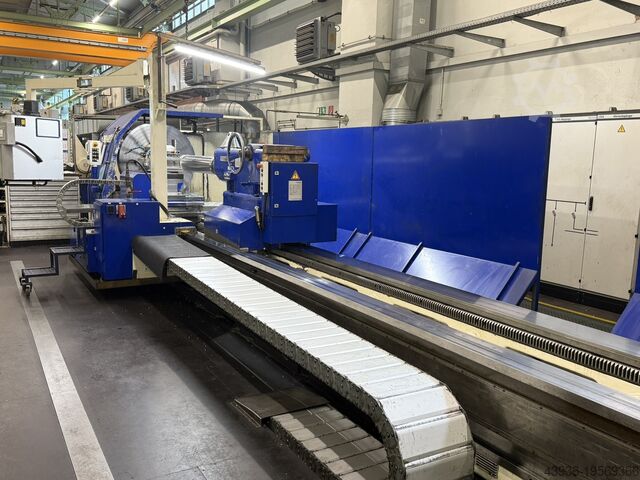

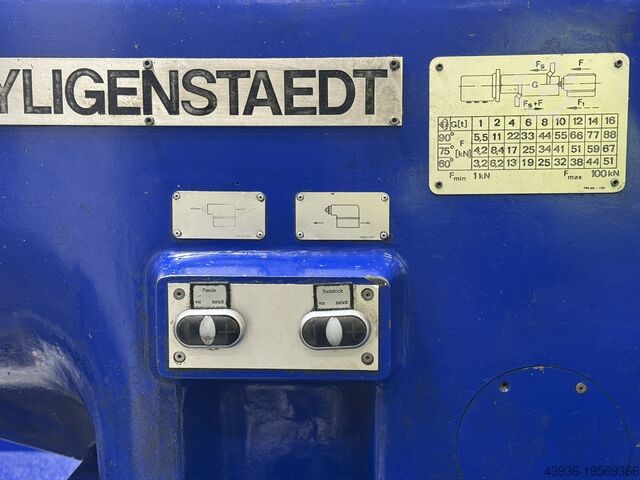

Betingelse: brugt, Drejediameter over vangen: 2400 mm Drejediameter over slæde: 2200 mm Drejelængde: 10000 mm Drivkraft: 185 kW Plan skivens diameter: 1650 mm Omdrejningstal: 1,5 - 150 o/min Maks. emnevægt: 70000 kg Spændediameter: 1400 mm Tekniske data Arbejdsområde Største drejediameter over slæde: 2200 mm Største svingdiameter over vange: 2400 mm Maksimal drejelængde: 10000 mm Spændediameter i hovedspindel planskive: 300 - 1600 mm med specialbakker op til 2050 mm Spændediameter i pinoldokplanscive: 300 - 1400 mm Maksimal emnevægt: 70000 kg Hoveddrev, planskive Dodpfxsxddvno Aghjkg Planskivens diameter: 2000 mm Planskivens omdrejningstal, trinløs regulering i 4 trin: 1,5 - 150 o/min Maksimalt drejningsmoment ved nominelt omdrejningstal: 220000 Nm Hovedmotorens effekt: 185 kW Spidsvinkel, flange-konisk: 70° Slæder Slaglængde på tværslæde: 500 mm Slaglængde på planslæde: 1400 mm Hurtigindstilling længde: 2000 mm/min Hurtigindstilling plan: 800 mm/min Trinfri fødninger, længde: 0,6 - 300 mm/min Trinfri fødninger, plan: 0,3 - 120 mm/min Maksimal skærekraft på slæden: 20000 kg Pinoldok Planskivens diameter (aftagelig): 1650 mm Spændediameter planskive: 1400 mm Spidsvinkel: 70° Hurtigindstilling: 1250 mm/min Særlige udstyr Kopieringsenhed til første slæde Kopieringslængde: 8500 mm Maks. kopidybe i et gennemløb: 500 mm Udboreenhed: Udborestang: 460 x 390 mm Borediameter: 600 - 1000 mm Maks. boredybde i et gennemløb: 2700 mm Ved Ks på 200 kp/mm² - s maks. = 1,5 mm/omdr. a = maks. spantværsnit 30 mm² ved udboring 1000 mm Ved større boredybde reduceres spantværsnittet Et lineal til konusdrejning med justervinkel op til 8° og maks. konuslængde (i et gennemløb) på 2000 mm, justeringsnøjagtighed ± 5 minutter. Et lineal til konusdrejning med justervinkel op til 15° og maks. konuslængde (i et gennemløb) på 1000 mm, justeringsnøjagtighed ± 5 minutter. 125 kg hjælpekran på hovedspindelkassen.

Betingelse: meget god (brugt), drejelængde: 5.500 mm, Producent: WEIPERT Type: W1400 Styring: R&D MTC3 Drejelængde: 5500 mm Drejediameter over bænk: Ø 1400 mm Drejediameter over slæde: 960 mm Længde: 9000 mm Dkjdpfewzhzljx Aghog Bredde: 2900 mm Højde: 2900 mm Vægt: 32.000 kg

Betingelse: brugt, Produktionsår: 2006, Fuld borediameter / mm Boredybde / mm Antal spindler / 2-maskine-pakke: Froriep dybhulsboremaskine & Irle efterbehandlingsmaskine Perfekt afstemt duo til dybhulsboring og præcis efterbearbejdning af store emner Til salg tilbydes en specialiseret maskinpakke – to fuldt koordinerede anlæg til komplet bearbejdning af lange, tunge emner, der stiller de højeste krav til præcision og effektivitet. MASKINE 1 Froriep CNC dybhulsboremaskine – Forbearbejdningsekspert Årgang: 2006 Styring: Siemens Sinumerik 840D Maks. boredybde: 8.850 mm Emnediameter: 150 – 900 mm Omdrejningsområde: 1 – 300 o/min Fremføring: 0,5 – 4.500 mm/min Drivkraft: 129 kW Drejediameter over leje: 1.000 mm Spændediameter planskive: 900 mm Vægt: ca. 47.000 kg Ideel til præcis forboring af dybe huller – inkl. planskive, bakkeholder MASKINE 2 Irle maskine – Højpræcis efterbearbejdning Effekt: 129 kW Styring: Siemens NC-styring Omdrejningsområde: 2 – 300 o/min (trinløs) Fremføring: 3 – 4.500 mm/min (trininddelt) Dkjdouddimepfx Aghog Centrumafstand: 11.000 mm Drejediameter over leje: 1.250 mm Spændområde bakkeholder: 150 – 1.100 mm Emnelængde: op til 11.000 mm Emnevægt: op til 10 tons Maks. udvendig diameter: 850 mm Med op til 50.000 Nm drejningsmoment perfekt til glatboring, honing og krævende efterbearbejdningsprocesser. Dine fordele på et overblik - Kompletløsning fra én leverandør – fra forboring til færdigbearbejdning - Store emner op til 11 meter og 10 tons - Høj procestilfredshed via perfekt maskinsynkronisering - Klar til brug, vedligeholdt og stadig i drift - Ideel til maskinbygning, energisektoren, olie & gas, hydraulik og storserieproduktion

Betingelse: meget god (brugt), Funktionalitet: fuldt funktionsdygtig, vandring X-akse: 4.000 mm, vandring på Y-aksen: 2.100 mm, vandring på Z-aksen: 1.300 mm, hurtig fremføring X-akse: 30 m/min, hurtig travers Y-akse: 30 m/min, hurtig tilbageløb Z-akse: 30 m/min, tilførselsrate X-akse: 30 m/min, fremføringshastighed Y-akse: 30 m/min, fremføringshastighed Z-akse: 30 m/min, spindelhastighed (maks.): 6.000 o/min, spindelhastighed (min.): 36 o/min, bordlængde: 4.000 mm, bordbredde: 1.500 mm, tankkapacitet: 500 l, SHW PowerSpeed 5 Arbejdsområder • X-akse (seng): 4.000 mm • Y-akse (vertikal): 2.100 mm • Z-akse (spindel for vandret bevægelse): 1.300 mm Styring • CNC-styring: Heidenhain iTNC 530 Fremføringshastigheder • X-, Y- og Z-akse: 2 - 30.000 mm/min • Acceleration: 3,5 m/s² Universalt fræsehoved i ortogonal udførelse • Svingeområde, fræsehoved: 360 x 1 grad • Svingeområde, fræsehovedoptag: 180 x 1 grad • Værktøjsoptag: SK 50 DIN 69871 • Omdrejningsområde: 36 – 4.000 omdr./min  o Kortvarigt: 36 – 6.000 omdr./min Automatisk værktøjsskifter • Værktøjsmagasin til 48 værktøjer Spændebord • Spændeflade: 4.000 x 1.500 mm Spånsnegl • Længde: 4.000 mm Kølemiddelanlæg • Beholderkapacitet: 500 l Sprøjte- og spånbeskyttelse • Énsidet, med 2 manuelt forskydelige skydedøre Om virksomheden MBM MBM Maschinenservice & Gebrauchtmaschinen GmbH er en uafhængig specialist i SHW værktøjsmaskiner. Vores kernekompetencer omfatter værktøjsfræsemaskiner. Vores ydelser inkluderer blandt andet reservedele, feltservice, maskinerevision og styringsmodernisering. Dksdpfx Agow I Rz Hohjg Ydelser: - Brugte maskiner - Reservedele - Kundeservice - Maskinservice - Maskinreparation/revision - Styringsmodernisering ----- _____ Brugt maskine - brugt fræsemaskine - brugt gantry-fræser - ortogonalt fræsehoved - metalbearbejdning - værktøjsfræsemaskine - fræsehoved - SHW-maskine - SHW-reservedele - brugt fræser - brugt cnc-fræser - brugt bore- og fræsemaskine - brugt metalfræser - brugt metal fræsemaskine - brugt cnc fræser - cnc fræsemaskiner - fræsemaskine - bearbejdning af store emner - CNC storbearbejdning - fræsning - shw - PS5 - PS 5 - Powerspeed - SHW PSZ 5 - SHW Powerspeed - SHW Powerspeed 5 - PSZ 5 - Heidenhain - MBM fræsemaskine - MBM maskine - søjlefræser

Betingelse: meget god (brugt), Produktionsår: 2002, x-akse 4000 mm y-akse 3500 mm z-akse 1500 mm Styring SIEMENS 840 D w-akse 1500 mm Standergennemgang 2500 mm Opspændingsflade 3000 x 2000 mm Emnevægt 10000 kg Spindelhastigheder 5-6000 o/min Geartrin 2 Drivkraft – Fræsespindel 45 kW Afstand fræsespindel – opspændingsspindel 3500 mm Drejningsmoment ved spindel 1250 Nm Værktøjsskifteenhed til 200 værktøjer Værktøjsdiameter 135 / 250 mm Maks. værktøjsvægt 50 kg Maks. værktøjslængde 400 mm Værktøjsoptagelse ISO SK-50 Portalfresemaskinen er i meget god stand. EKSTRAUDSTYR TIL BORING/FRÆSNING: Dkodpfx Aovwgmmsghog Vinkelhoved: ja Automatisk værktøjsspænding: ja Kugleskruer: ja Dækning over føringsbaner: ja Kølemiddeludstyr: ja Højtrykskølesystem (indvendig køling): ja Fuld indkapsling af arbejdsrum: ja Portalbearbejdningscenter med værktøjsskiftesystem og anden bordplade.

Betingelse: brugt, Produktionsår: 2004, vandring X-akse: 6.000 mm, vandring på Y-aksen: 2.500 mm, vandring på Z-aksen: 1.400 mm, CNC HEIDENHAIN iTNC 530 X-AKSESLÆNGDE 6000 MM Y-AKSESLÆNGDE 1400 MM Z-AKSESLÆNGDE (VERTIKAL) 2500 MM SPINDLEOPTAGELSE ISO 50 DIN 69871-B50 SPINDELHASTIGHED 5000 RPM MOTOREFFEKT S1 37 KW - S6 56 KW AUTOMATISK INDEXERENDE HOVED 1° X 2,5° VÆRKTØJSSKIFTER MED 40 PLADSER Dsdexhqivopfx Aghekg INDVENDIG OG UDVENDIG KØLING SPÅNTRANSPORTØR FASTGØRELSESBORD 8000 X 2000 MM PERIMETERBESKYTTELSER

Produktionsår: 2014, Betingelse: klar til brug (brugt), - BRUGT - CNC FRÆSEMASKINE MED BEVÆGELIG KOLONNE OG ROTERENDE, FORSKYDELIGT BORD LÆNGDEGÅENDE SLAG: 4000 mm TVÆRGÅENDE SLAG: 1600 mm Dedpfx Aowl R Amoghjkg VERTIKALT SLAG: 3000 mm HURTIGGANG, L-T-V: 30 m/min TVÆRGÅENDE BORDSLAG: 1500 mm PALET: 2000 x 2500 mm; 1200 omdr./min.; 8000 Nm MAKS. TILLADET LAST: 30.000 kg HOVED: A/B-AKSE AUTOMATISK; MILLESIMAL POSITIONERING; ISO 50; 6000 omdr./min.; 38 kW VÆRKTØJSMAGASIN: KÆDETYPE; 80 POS. STYREENHED: HEIDENHAIN iTNC 530 HØJTRYKS KØLEMIDDEL: 20 bar TILBEHØR: SPÅNTRANSPORTØR; VÆRKTØJSMÅLER

Betingelse: brugt, Produktionsår: 1988, Drejediameter over leje: 2000 mm Drejediameter over slæde: / mm Drejelængde: / mm - Type: 1 K 671 320 F3 - Byggeår: 1988 (først idriftsat 1998) - Drejelængde: 10.000 mm - Drejediameter over leje: 2.000 mm (modificeret) - Planskivediameter: 1.950 mm - Planskivens spændområde: 400 - 1.350 mm - Omdrejningstal: 1,00 - 140 o/min - Drejningsmoment: 125.000 Nm Djdpfjxn Tz Isx Aghokg - Hovedskærekraft: maks. 130 kN - Pinoldok automatisk indsvingsbar - Maks. emnevægt: 70 t - Maks. emnevægt med lunette: 100 t - Hovedmotor effekt: 100 kW - Antal lejeveje: 4 - Dimensioner: 22.000 x 6.200 x 2.900 mm - CNC-styring: SIEMENS 840D (opgraderet i 2010 for €220.000) - Slædefremføring X-Z: 0,3 - 4.000 mm/min - Slæde rapid X-Z: 4.000 mm/min - Indvendigt keglemål: 140 x 1:7 - Maskinen overholder CE-direktiver - Inkl. 2 lunettes, 1 rulleblok, 4 bakker, udboringsudstyr - Stand: Meget god stand

Betingelse: meget god (brugt), Produktionsår: 2009, Funktionalitet: fuldt funktionsdygtig, Tekniske detaljer Plan skive diameter: 1800 mm Svingdiameter: 2000 mm Drejehøjde: 1270 / 1120 mm Styring: SIEMENS 840 D Maks. emnevægt: 5000 kg Stødseldimensioner: 250 x 250 mm Bordets omdrejningstal: 1 - 320 o/min Tværbjælke – justering: 400 mm Stødsel support – horisontal justering (X): -2770 / +2275 mm Stødsel support – vertikal justering (Z): 1250 mm c-akse: 360° (0,001°) Fræsespindel effekt: 37 kW Fræseomdrejningstal: 10 - 3000 o/min Bordets drivkraft: 100 kW Drejningsmoment: 31.784 Nm Fremføringsområde (X/Z): 0,1 - 15.000 mm/min Samlet tilsluttet effekt: kW Maskinvægt ca.: 55 t Pladsbehov ca.: m Yderligere information Brugt CNC karusseldrejebænk til dreje-, bore- og fræseopgaver Maskinen blev først taget i brug i 2011. CNC styring: Siemens Sinumerik 840 D Antal NC-akse: 4 (X,Z,C, tværbjælkejustering) Maks. emnediameter: 2040 mm Maks. emnehøjde: 1270 mm Slag værktøjsslæde: 1250 mm Maks. emnevægt: 5000 kg (pr. palle/chuck) Omdrejningstal drejespindel: 1,0 - 320 o/min Drivkraft drejespindel: 100 kW Bor/fræse-spindel: 37 kW Tværbjælke justering: 2 trin à 200 mm Samlet elektrisk tilslutning: 218 kVA Akseveje: X-akse: -1650 til +2165 mm Z-akse: 1250 mm Rapidfart X/Z-akse: 15 m/min Antal værktøjsmagasinpladser: 80 pladser i kædemagasin, heraf 60 x HSK 100 og 20 x Capto C6 Dodpfxjx Nn Sts Aghjkg 12-skive magasin til drejeholdere og specielle hoveder Kølevandsanlæg med filter og recirkuleringsenhed Spåntransportør Olietågeudsugningsanlæg 1 stk. palle med kæbekasser, diameter 1800 mm 1 stk. hydraulisk spændechuck med grundbakker, diameter 1800 mm Flere bore- og fræsehoved 2 stk. måleprobe Flere drejestålholdere Særligt: Palletekskifter med to stationer, udstyret med en planskive Ø1800 mm og et seksbakke balanceringschuck med mekanisk centrifugalkompensation Ø1800 mm. Bemærkning: Maskinen står i en grav. Tilstandsbeskrivelse: Krydsrullelejet blev udskiftet for ca. et halvt år siden. Endvidere blev Siemens-komponenterne i styreskabet fornyet fuldstændigt ved udgangen af 2023. Maskinen har desuden måleprobe til værktøjsmåling og en ekstern Renishaw-måleprobe til emnemåling. Som en særlig funktion har maskinen også en måleprobe på Z-aksen (Z1-akse), hvilket giver en fordel i både nøjagtighed og tid, da værktøjet ikke skal fjernes ved måling. Denne er dog p.t. deaktiveret og bør serviceres før genibrug. Maskinen har desuden en Rotomors seksbakke balanceringschuck med centrifugalkompensation, som blev komplet renoveret i 2020/21.

Betingelse: god (brugt), Produktionsår: 1998, Funktionalitet: fuldt funktionsdygtig, maskine/køretøjsnummer: 97485, drejehøjde: 1.600 mm, emne vægt (maks.): 7.000 kg, drejediameter over tvangssleden: 1.700 mm, drejediameter: 1.600 mm, fremføringslængde X-akse: 2.000 mm, fremføringslængde Z-akse: 1.250 mm, tilførselsrate X-akse: 3.000 m/min, fremføringshastighed Z-akse: 3.000 m/min, total højde: 6.765 mm, samlet bredde: 8.300 mm, samlet længde: 9.000 mm, drejebordsdiameter: 1.300 mm, hurtig fremføring X-akse: 15.000 m/min, hurtig tilbageløb Z-akse: 15.000 m/min, drejningsmoment: 26.300 Nm, spindelhastighed (min.): 2 o/min, spindelhastighed (maks.): 380 o/min, bordbelastning: 7.000 kg, borddiameter: 1.300 mm, samlet vægt: 40.000 kg, konens diameter: 50 mm, fræseudspindel motorstyrke: 40.000 W, fræsemøllespindelhastighed (maks.): 3.000 o/min, Pietro Charnaghi AC 16 TM Dkodpjwmbbvjfx Agheg Siemens Sinumerik 840C For tekniske detaljer, se billederne
