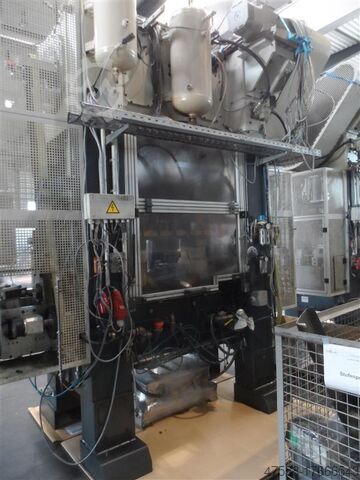

Overførselspresse - Presselinje

Hydrotec-Maschinenbau FSTA 2-50

Tekniske detaljer:

Stansetryk: 500 kN
Skærekraft: 9,0 t

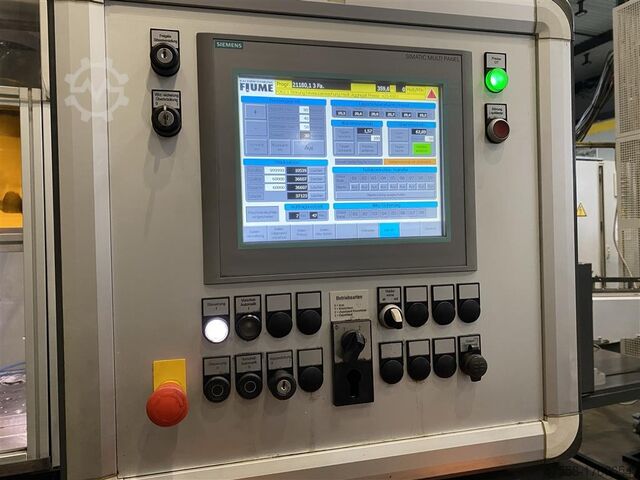

Styring: Siemens Touch Panel S7
Stempleslag-justering: 80 mm
Fast stempleslag: 170 mm
Slaghastighed: 20 - 120 slag/min
Standerbredde: 1140 mm
Indbygningshøjde: 350 - 430 mm
Sideåbning ved stander: 315 mm
Bordflade: L x B 1100 x 400 mm
Stempelets flade: L x B 1100 x 400 mm
Udskæringsåbning i bordet: 950 x 100 mm
Bordhøjde over gulv: 1100 mm
Sideåbning ved stander: 315 mm
Drivkraft AC: 230 VAC/24 VDC kW
Driftstryk: 6 bar
Driftstimer: Maskine 1: 6654 t
Driftstimer: Maskine 2: 5970 t
Samlet effektbehov: ca. 30 kW pr. maskine
Maskinens vægt ca.: 9,5 t pr. maskine

2 stk. mekaniske transferpresselinjer – PRESSELINJE i automatiseret drift.

Denne transferpresselinje er i øjeblikket opsat til produktion af køretøjsstikdåser/elektrostikdåser.
Anlægget er udstyret med:
1. Afviklingsafvikler* PM245, med båndløkkedetektion, coilvægt 2 t, coilbredde op til 450 mm
2. Styret båndfremføring (valsefremføring) bestående af 2 akser (på tværs og på langs)
3. Presse 1:
Dybstansningspresse med fem pneumatiske udkastere (individuelt justerbare og udbyggelige)
4. Indføringsudstyr fra Püschel conveyor, tromlevibrationsføder, lineær vibrationsføder
Kapacitet op til 100 dele/minut
Båndsvingtransportør til udtagning af dybstansede dele/ videreføring via stigningstransportør til torvsvingtransportør/ videreføring til indløb af stansepresse via mekaniske vibrationsskinner
5. Stansepresse 2 (forberedt til udkaster)
Diverse sikkerhedshegn, beskyttelsesudstyr, sikkerhedsafbrydere, overvågningssystemer (Pilz PLC) (tilpasset maskindirektivet)

Option:
1 ubrugt reservedels svinghjulsgear
Option:
Komplet værktøjssæt* til fremstilling af køretøjsstikdåser (f.eks. til cigarettænder eller elektriske apparater) inkl. komplet teknologi og tekniske tegninger (DXF)
