CNC drejebænk

Hyundai Wia L300C

HYUNDAI WIA MODEL L300C 2-AKSET CNC-DREJEBÆNK MED FANUC 0i-T.
Meget få driftstimer – kun 2.200 timer skæretid
Djdpfxow Dcdyj Aaaocn

KØLEVANDSSYSTEM – HØJTRYK 20 BAR
DELAUTOMATISERING – STANGMAGASIN-INTERFACE

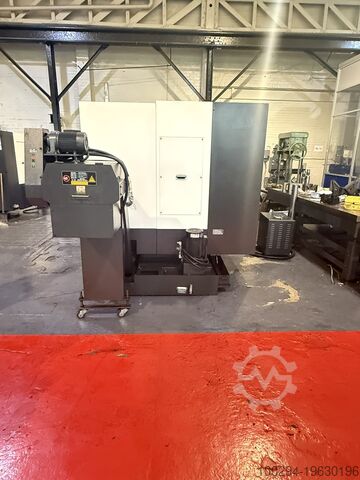

SPÅNTRANSPORTØR – SIDEMONTERET MED HÆNGSLET LEM

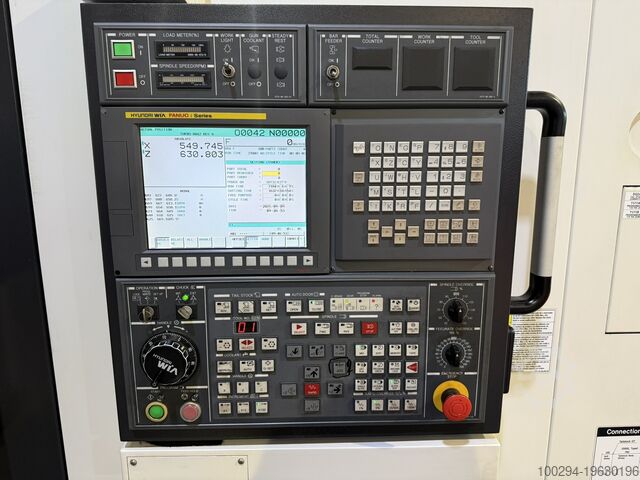

CNC-STYRING - MANUAL GUIDE-I (NC FANUC 0i)
PROBE – QUICK TOOL SETTER – MANUEL
TRANSFORMATOR – 35 KVA SAMT KABEL

MASKINKONSTRUKTION OG EGENSKABER
• Kraftig seng i ét stykke støbejern for høj præcision og stivhed
• 3.000 o/min højeffektiv hovedspindel
• Tunge bearbejdningsopgaver med fremragende ydeevne

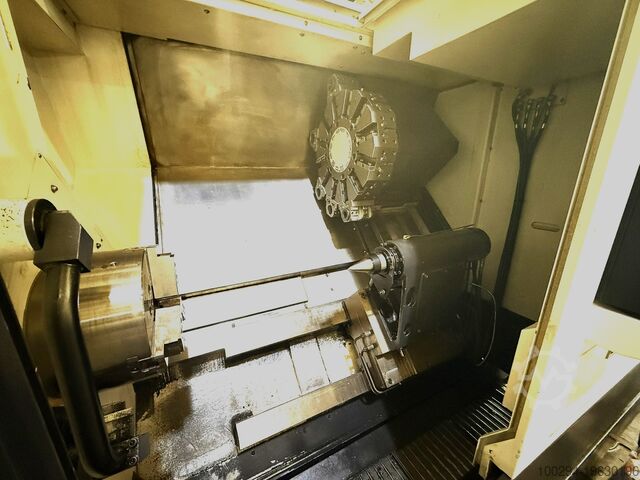

• Rigid revolver med 12 stationer
• Hurtigkørsel: 20 x 24 m/min
• Hærdede og slebne box ways

MASKINKAPACITETER
Sving over leje: Ø 750 mm
Sving over slæde: Ø 480 mm
Maks. drejediameter: Ø 560 mm
Maks. drejelængde: 720 mm
Stangkapacitet: Ø 90 mm

SPINDEL
Chuck-størrelse: Ø 305 mm
Spindelboring: Ø 102 mm
Spindelhastighed: 3.000 o/min
Motor (Max/Kont.): 26/22 kW
Moment (Max/Kont.): 1.098/929,7 Nm
Spindeltype: Rem + 2-trins gear
Spindelnæse: A2-8

FREMTRÆK
Vandring X: 335 mm
Vandring Z: 750 mm
Hurtigkørsel X: 20 m/min
Hurtigkørsel Z: 24 m/min
Slædetype: Box ways

REVOLVER
Antal værktøjer: 12
Værktøjsstørrelse udvendig: 25 mm²
Værktøjsstørrelse indvendig: Ø 50 mm
Indekseringstid: 0,3 sek/trin

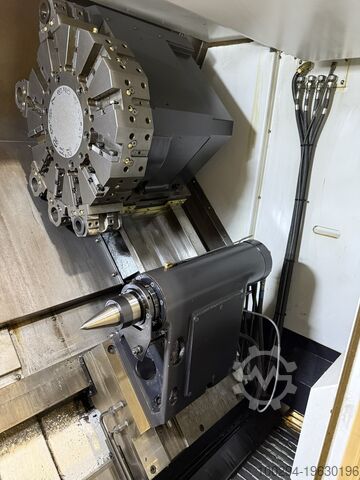

PINOLDOK
Konus: MT 5
Pinoldiameter: Ø 100 mm
Pinolvandring: 120 mm
Vandring: 750 mm

TANKKAPACITET
Kølevandstank: 220 l
Oliesmøringstank: 1,8 l

ELTILSLUTNING
Elforsyning: 30 kVA
Kabeltværsnit: Over 35 mm²
Spænding: 415 V / 50 Hz / 3 faset

MASKINENS DIMENSIONER
Gulvplads (L x B): 3.506 x 2.002 mm
Højde: 1.997 mm
Vægt: 6.400 kg

STANDARDUDSTYR MED MASKINEN

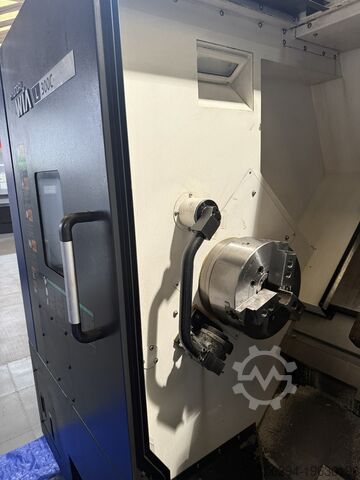

• Ø 305 mm hul 3-bakket kraftpatron
• 220 l kølevandstank
• Dørlås/interlock
• Fodpedal til chuckspænding
• Fuld sprøjtebeskyttelse
• Pinoldok med quill
• Signallampe
• Standard centerspids
• Quick Tool Setter
• Justerbare opretningsfødder
• Betjeningsmanualer
• El- og maskintegninger
