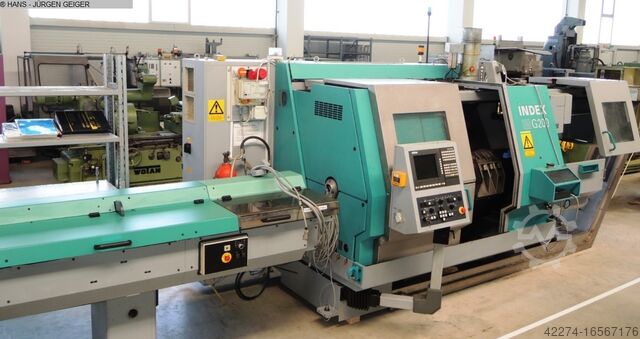

CNC drejebænk

INDEX G 200

Stand: god (brugt), Produktionsår: 1998, Funktionalitet: fuldt funktionsdygtig, Siemens 840D styring, Spindelgennemgang 65 mm, Hoved- og modspindel, 2 x C-akse, drevne værktøjer på begge revolvere, Hainbuch-spændepatron på begge spindler, brandslukningsanlæg, da der kun anvendes skæreolie, højtryks-pumpe, spåntransportør, stangmagasin FMB-Turbo årg.: 2017, værktøjsholderpakke, straks tilgængelig. Iodpfx Aboy Icwnemotg

Stand: brugt, Produktionsår: 1974, Raddiameter - maks. 400 mm Radbredde 75 mm Samlet effektbehov 25 kW Maskinvægt ca. 7 t LORENZ Højtydende tandhjulsstødemaskine Type LS 400 Byggeår 1975 S/N 12592 Maks. udvendig raddiameter 400 mm*(eventuelt også større) Maks. indvendig fortandingsdiameter ca. 350 mm Maks. radbredde 75 mm Modulområde 0,5-6 Slaglængde 82 mm Slagpositionsjustering 0 - 100 mm Udhæng stødespindel / maskinkrop 205 mm Spindel indvendig taper ca. MK 5 Slagtal grov-/finbearbejdning 118 - 1.000 /min. Bordstørrelse 400 mm Bordboring 125 mm Indbygningshøjde mellem bord og stødhoved min./maks. 190/290 mm Udhæng stødespindel fast 250 mm Aksial vandring af bord ca. 295 mm Tandantal ca. 12 - 150 Fremføringsområde tanddybde 0,01 - 0,063 mm/slag -"- Rundfremføring ved værktøjsdiameter 125 0,125 - 3,150 mm/slag Spindel-/totaldrivkraft ca. 19 kW / 25 kW - 380 V - 50 Hz Vægt 7.000 kg Tilbehør / specialudstyr: - Hydrostatisk ligeledesføring med separat hydraulikaggregat - Indbygget mellemplade 100 mm for øget stødhovedehøjde - Hydraulisk emnespænding fabrikat RINGSPANN, indbygget i bordet, til flade emner samt indvendig emnespænding, diverse spænde-klokker til forskellige emnediametre - Trinløs reglering af slagantal for grov- og finbearbejdning (SIMOREG DC-Master) - Automatisk omstilling af slagantal og automatisk fremføringsskift ved grov- og finbearbejdning i op til 3 snit - Automatisk og motordrevet fastholdelse af slag i øverste position efter færdigbearbejdning - Separat kontrol- og styreskab - Indbygget kølemiddelsystem med spånbånd og magnetisk separator Isdpfxot Hww Ds Abmotg - Ca. 20 udskiftningshjul Stand: tilfredsstillende til god, snart klar til demonstration Levering: fra lager – som beset Betaling: netto kontant – efter modtagelse af faktura

Stand: meget god (brugt), Produktionsår: 1998, Maskinen er i meget god stand. Den har været i drift indtil for nylig og står nu på lager uden at være tilsluttet strøm. Isdpfswq Rwnox Abmjtg Maskinen er 100% komplet. Medfølgende deletransportør, spånetransportør. Spindelboring: 42 mm 2 x 3-bakkede spændepatroner 160 mm 2 x Hainbuch colletchucks 42 mm

Stand: klar til brug (brugt), Produktionsår: 2003, driftstimer: 92.000 h, controllerproducent: SIEMENS, controller model: 840D, antal akser: 5, Denne 5-aksede Index G 200 RATIO LINE blev fremstillet i 2003. Den har en Y-akse vandring på 120 mm, en hovedspindeldiameter på D65 og en modspindeldiameter på D60. Maskinen er udstyret med en revolver med 12 stationer og roterende værktøjer på revolver 1 og 2. Hvis du søger efter avancerede dreje- og fræsefunktioner, bør du overveje dreje-fræsecentret Index G 200 RATIO LINE, som vi tilbyder til salg. Kontakt os venligst for yderligere oplysninger. • C-akse på hoved- og modspindel • Genvindskæring uden kompensationspatron • Elektronisk aksel Itsdpfx Aboylw Dcemog • Ekstra V24 RS232 interface i styreskabet • Sende-/Trazyl-funktion • MDE-interface (maskine til, maskine kører, stykttæller) • Marposs (Brankamp) kollisionsovervågning CMS100 • 3D-maskinemodel til kinematisk simulering i CAM-programmeringssystemet • El-skabskøler • Hovedspindel D65 • Modspindel D60 • Kølevandsskylning af modspindel (elektrisk styret afspærringsventil) • Fodpedal • Revolver (12 stationer) nederst og øverst • Roterende værktøjer på revolver 1 og 2 • Styringsfunktion "synkron overstok" til revolver 2 • Y-akse 120 mm • Automatisk skydedør (hydraulisk) • Kølevandspumpe 80 l / 8 bar • Højtryk-kølemiddeludtag på slæde 1 og 2 med magnetventil • Kølevands-skydepistol • Forberedt til udsugning og filteranlæg • Driftstimer ca. 92.000 t Ekstraudstyr • Portallossesystem med aktiveret griber, NC-styret • Griberfingre D4-45 mm og D40-65 mm • Indekseret transportbånd • UNIMAG-interface • Spåntransportør (hængslet bånd), udslushøjde 1250 mm • Vakuum-drejefilter KNOLL (emulsionsindsats) • Højtrykspumpe 80 bar • Emneoptagelse: • Spændepatron for trækstang, HAINBUCH (hoved- og modspindel) • Kraftspændepatron D210 med bakkehurtigskift, Schunk (hoved- og modspindel) • Ansamlingsanordning • Valgfrit: stort antal roterende værktøjsholdere og reservedelslager

Stand: god (brugt), Produktionsår: 1975, Hjuldiameter - max. 630 mm y-vej 560 mm Hjulbredde 180 mm Modul - maks. 8 Itjdpeyb Sx Tjfx Abmeg Modul - min. 1 Emnediameter 750 mm Borddiameter 450 mm Opspændingstap diameter 58 mm Spindelslag 200 mm Justerbarhed 230 mm Afstand spindel/bord 225-450 mm Optagekegle Morse 4 Dybdefremføring 0,03 mm/slag Bærefremføring 10n: 0,18-0,74 mm/slag Slagtal 12n: 47-300 slag/min Elektrisk udførelse - spænding/frekvens 380/50 V/Hz Maskinvægt ca. 5500 kg Maskinen er forhøjet med 100 mm

Stand: klar til brug (brugt), Produktionsår: 2000, spindelmotorens effekt: 22.000 W, total højde: 2.050 mm, samlet vægt: 4.000 kg, controllerproducent: INDEX, controller model: C200-4 / C200-8, Dette 5-aksede dreje- og fræsecenter Index G200 C blev fremstillet i år 2000. Overvej muligheden for at købe dette Index G200 C dreje- og fræsecenter. Kontakt os for yderligere information. Ekstra udstyr • Synkroniseringsenhed til modspindelbearingbejdsning • Værktøjsbærer 3 til synkronspindel (bearbejdning på bagsiden) • Ekstra fræsespindel • Gevindfræsning og flerkanter drejeudstyr • Værktøjsveksler uden griber (6 værktøjer, HKS-50 B, KM40) • Emnehåndtering WHU100 • med C-akse Iedpfx Ajyailzsbmotg • ingen drevne værktøjer Fordele ved maskinen Tekniske maskinfordele • Pladsbehov (uden materialefremføring): 3580 x 3108 mm • Styreenhed: Opløsning: 0,001 mm (input/output/korrektion) • Omfattende bevægelsesområde med multi-akse-konfiguration • Høj præcision med 0,001 mm opløsning i den numeriske styring • Alsidige udbygningsmuligheder og ekstraudstyr for udvidet funktionalitet Yderligere information Bevægelse krydsslæde 1 (øverst) - XYZB-akse: X-akse: Slædevandring 155 mm, fremføringskraft 5000 N, rapids 20 m/min, opløsning 0,0005 mm Y-akse: Slædevandring 120 mm, fremføringskraft 10000 N, rapids 7,5 m/min, opløsning 0,0005 mm Z-akse: Slædevandring 590 mm, fremføringskraft 5000 N, rapids 30 m/min, opløsning 0,001 mm B-akse (roterende): 360° svingområde, vinkeltrin 5° (med lås), opløsning 0,001° (med spænding), skiftetid for 180°: 1 s Krydsslæde 2 (nederst) - XZ-akse: X-akse: Slædevandring 105 mm, fremføringskraft 5000 N, rapids 20 m/min, opløsning 0,0005 mm Z-akse: Slædevandring 307 mm, fremføringskraft 5000 N, rapids 30 m/min, opløsning 0,001 mm Revolver Revolver højre: X-akse: Slædevandring 120 mm Z-akse: Slædevandring 400 mm Pinoldok-mellemrum: 400 mm Trykkraft (maks): 5500 N Drivsystem: Hydraulisk eller elektrisk Forsyninger Spændingsforsyning: 400 V, 50/60 Hz Tilslutningseffekt: 20-45 kVA Strømforbrug: 35-80 A Hydrauliksystem: Flow: 18 l/min Systemtryk: 90 bar Kapacitet: 70 liter Kølesmøremiddelanlæg: Pumpelkapacitet (skiftbar): 20 l/min ved 18 bar / 50 l/min ved 3 bar / 60 l/min ved 5-7 bar Kapacitet: Ca. 230 liter Spånbånd: Hængslet bånd- eller skraber-type Emneholder: Hovedspindel: DB5 indvendig montering / D140 udvendig montering, alternativ kort konus Modspindel: D140 udvendig montering (kun trækspænding tilladt ved spændetang- og patronspænding) 1: Spindelgennemløb (spændetangsspænding): Varianter: 30 mm / 42 mm / 60 mm / 65 mm Spindeldiameter i frontleje: 75 mm (ved 30 mm gennemløb) / 85 mm (42 mm) / 100 mm (60+65 mm) Omdrejningstal (maks): 7500 rpm (30 mm) / 6300 rpm (42 mm) / 5000 rpm (60 mm) Spindelnæse: ISO 702/1 (størrelse 4 eller 5) Emnediameter (emne-Ø): 110-130 mm (30 mm) / 140-160 mm (42 mm) / 165 mm (60 mm) Moment (Md maks 100%): 33-62 Nm (30 mm) / 35-95 Nm (42 mm) Effekt (P maks 100%): 7-13 kW (30 mm) / 7,5-20 kW (42 mm) Dimensioner Maskindybde 3580 mm

Stand: god (brugt), Produktionsår: 2012, Funktionalitet: fuldt funktionsdygtig, Styring: SIEMENS Spindelgennemløb: 65 mm Drejelængde: 660 mm Maks. omdrejningstal: 6.000 1/min Modsats-spindel Z= 700 mm VÆRKTØJSHOLDER 1 med fræse-spindel Fræse-spindel: 7.200 1/min B-akse 360° 14 stationer med drevne værktøjer Værktøjets omdrejningstal: 7.200 1/min Aksevandring: X= 230 / Y= +-65 / Z= 845 VÆRKTØJSHOLDER 2 14 stationer med drevne værktøjer Værktøjets omdrejningstal: 7.200 1/min Aksevandring: X= 140 / Y= +-45 / Z= 810 Ijdpfxjyi Uk Ij Abmjtg Spånbåndstransportør Filter Stanglader INDEX MBL

Produktionsår: 1996, stand: klar til brug (brugt), Drejelængde: 450 mm, spindelgennemgang: 65 mm, omdrejningstal: 4.000 o/min, hovedspindel/modspindel effekt: 18,5 kW/11 kW, værktøjspladser: 10, drevne værktøjer: 10, hydraulikkapacitet: 150 l, hydrauliktryk: 60 bar, tilsluttet effekt: 39 kW. Rapid hastighed X1/X2: 15 m/min, fremføringskraft: 5.000 N, fremføringsvej: 140 mm. Rapid hastighed Z1/Z2: 30 m/min, fremføringskraft: 8.000 N, fremføringsvej: 450 mm. Rapid hastighed Y1: 6 m/min, fremføringskraft: 8.000 N, fremføringsvej: +/-35 mm. Maskindimensioner X/Y/Z: ca. 4.150 mm / 2.000 mm / 1.800 mm, vægt: ca. 4.750 kg, styring: Traub System TX 8F, driftstimer: 78.825 t. Dokumentation tilgængelig. Besigtigelse på stedet er mulig. Itedpfx Abev Scrhsmjg

Stand: brugt, Produktionsår: 1998, Drejediameter 200 mm Drejelængde 400 mm Styring Siemens Type C 200-4 840 C Spindelgennemgang 65 mm Værktøjsveksler 2 x 14 positioner Drevne værktøjer 2x revolver Maskinvægt ca. 4 t Hoved- og modspindel 3-bakke chuck med adskillige bakker Hainbuch spændepatroner Mange værktøjsholdere Diverse drevne værktøjer Stanglademagasin “Index MBL” Spåntransportør med køleenhed Komplet sæt spindelreduktionsindsatser osv., se foto De tekniske data er producent-/operatørinformationer og derfor uden forpligtelse for os. Mellemhandel forbeholdes; udelukkende vores forretnings- og salgsbetingelser gælder. Om os Over 400 egne maskiner på lager Over 15.000 m² lagerplads, krankapacitet 70 t Mere end 10.000 tilbehørsartikler til dit værksted Ønsker du at sælge maskiner, produktionslinjer eller hele virksomheder, kontakt os gerne. Flere tilbud findes på vores hjemmeside. Besigtigelser kan aftales. Vi glæder os til dit besøg. Med venlig hilsen Itsdpfxoyqvygo Abmeg Markus Hirsch Team

Produktionsår: 1995, stand: klar til brug (brugt), En CNC-drejebænk med modspindel fra Index med Y-akse og stanglademagasin MBL 42 er til rådighed. Drejelængde: 400 mm, drejediameter: 420 mm, stanggennemløb: 60 mm, omdrejningstal: 6000 o/min, maskindimensioner X/Y: 4750 mm/1950 mm. Dokumentation foreligger. Besigtigelse på stedet er mulig. Ijdpfx Abjym Dgmjmotg

Stand: meget god (brugt), Produktionsår: 1999, CNC-drejebænk MAZAK SQT 200 MS Årgang: 1999 Med angivne værktøjer og modspindel Styring: Mazatrol PC Fusion CNC 640T Tekniske data: Maks. svingdiameter: 525 mm Maks. svingdiameter over slæden: 350 mm Maks. drejediameter: 300 mm Stangarbejde op til maks. diameter: 51 mm Hovedspindel: Omdrejningstalområde: 35 – 4.000 o/min Hoveddrev-effekt: 15 kW Maks. drejningsmoment: 350 Nm Spindelnæse: A2 – 6 tommer Spindelboring: 61 mm Spindelpositionering c-akse: 0° – 360° / 0,001° Sekundær spindel: Omdrejningstalområde: 35 – 5.000 o/min Drivkraft: 7,5 kW Maks. drejningsmoment: 57 Nm Indeksering: 72 positioner / 5° Værktøjsskive: Antal værktøjsstationer: 12 (frit konfigurerbar med faste og drevne værktøjer) Skiftetid til næste station: ca. 0,2 s (1. station) Drevne værktøjer: Drivkraft: 3,7 kW Maks. drejningsmoment: 35 Nm Itsdpfx Aox Hgl Hsbmsg Omdrejningstalområde: 25 – 4.500 o/min Akse vandringslængder: Værktøjsskive – vandring: x-akse: 190 mm z-akse: 575 mm b-akse: 585 mm Hurtigløb: x-akse: 30 m/min z-akse: 30 m/min b-akse: 18 m/min Fremføringsområde: x/z-akse: 0 – 5.000 mm/min c-akse: 1 – 2.000°/min

Produktionsår: 1995, stand: klar til brug (brugt), Maks. omdrejningstal: 5000 o/min, stangkapacitet: 65 mm, maks. drejediameter: 200 mm, maks. drejelængde: 400 mm. Antal spindler: 2, værktøjsveksler: 2 x 14, Siemens-styring. Inkluderer udløbsbånd, spånbåndtransportør KNOLL 400S-1 (årgang: 2016), elskab med køleenhed, CO2-slukningsanlæg og stanglader INDEX. Maskinen er totalrenoveret i 2016. Iodpfxstdwwme Abmotg

Produktionsår: 2003, stand: klar til brug (brugt), Maks. drejediameter: 200 mm, maks. drejelængde: 400 mm, spindelhastighed: 6.000 o/min, stanggennemløb: 42 mm, vægt: ca. 4.300 kg. Itjdpfx Aotdwwqjbmeg

Stand: klar til brug (brugt), Produktionsår: 1970, Tandhjulsfræser ZFWZ 6300x40 Producent: WMW-MODUL Model: ZFWZ 6300x40/1 Årgang: 1970 Maks. hjuldiameter: 7100 mm Tandbredde: 1500 mm Itsdpfx Absxln Iwsmsg Maks. modul: 45 Borddiameter: 5300 mm Fræserdiameter x bredde: 400x500 mm Maks. skruevinkel: 45 grader Fræserdiameter: 500 mm Fræsehastigheder: 9-63 omdr./min Samlet effektforbrug: 47 kW Maskinens vægt: 160 ton Udstyret med standard fræsehoved, tangentialt fræsehoved, internt fræsehoved, ombytningsgear, støtter. Video tilgængelig.

Produktionsår: 1997, stand: klar til brug (brugt), Drejediameter: 200 mm, drejelængde: 400 mm, svingdiameter: 420 mm, stangdiameter: 60 mm, maksimal spændepatrondiameter: 160 mm, omdrejningshastighed: 5.000 omdr./min., revolver: 2, positioner: 2x14, hurtiggang X/Z: 20 m/min / 30 m/min. Maskindimensioner (X/Y/Z): ca. 7.500 mm / 2.100 mm / 2.100 mm, vægt: ca. 4.500 kg. Dokumentation er tilgængelig. Besigtigelse på stedet er mulig. Ijdpou T Rgksfx Abmjtg
