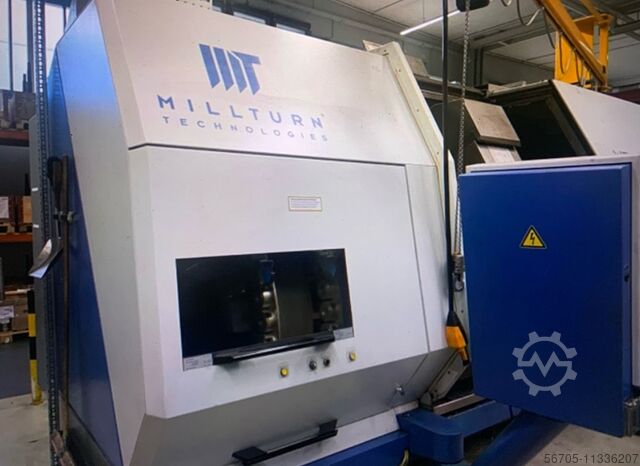

CNC dreje-, bore- og fræsecenter

WFL M35 MILLTURN 2000mm

CNC-DREJE-BORE-FRÆSECENTER M35 MILLTURN MED PINOLDOK OG STYRING SINUMERIK 840D PL

ARBEJDSOMRÅDE
Maks. drejediameter: mm 420
Slædelængde øverst (Z): mm 2150
Slædebredde øverst (X): mm 550
Afstand fra spindelnæse til pinoldokspids: mm 2300
Drejelængde (afhængig af spændeudstyr) ca.: mm 2090

DREJESPINDEL
Spindelhoved DIN 55026 form A Str. 8
Spindeldiameter i forreste leje: mm 160
Spindelboring: mm 77

HOVEDDRIFT
Indbygget motor
Effekt 100% (40%) ED: kW 29 (33)
Maks. spindelhastighed: min⁻¹ 4000
Maks. drejningsmoment på spindel 100% (40%) ED: Nm 550 (630)
Blsdpfxsm H Tuts Ah Sjp

PINOLDOK-MECHATRONIK
Indstilling via NC-servodrev (Z)
Hurtiggangshastighed: m/min 10
Maks. anpressningskraft: daN 1200
Pinoldok med integreret centerspids MK 5

VÆRKTØJSHOLDER
(Enkeltværktøjsholder, dreje-bore-fræseenhed)
AC-drev
Effekt 100% (40%) ED: kW 15 (20)
Maks. omdrejningstal: min⁻¹ 9000
Maks. drejningsmoment på spindel 100% (40%) ED: Nm 125 (165)
Maks. svingemoment for B-aksen: Nm 900
Vandring vinkelret på X/Z-planet (Y-akse): mm 250 [-100/+150]
Svingeudslag for fræsespindel (B-akse): ° +/-110
