Skæremaskine

Herzog LY300/600

Opspænding, afskæring og planslibning med én bevægelse

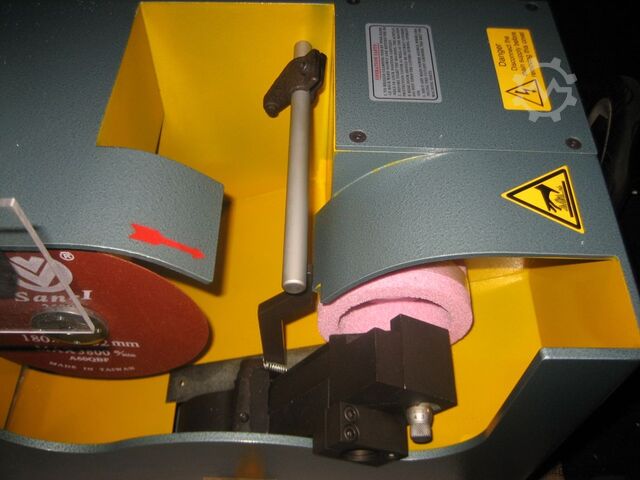

Maskinen er udstyret med to parallelle slibespindler: én til afskæring og én til præcis planbearbejdning til færdigmål på endefladen.
Den ønskede emnelængde indstilles nøjagtigt til 1/100 mm på måleskalaen.

Åbning af prismaspænder: Skub håndtaget i midterposition mod højre og indsæt emnet
Luk prismaspænder: Skub håndtaget mod venstre
Afskæring: Drej håndtaget opad mod venstre
Planslibning: Drej håndtaget nedad mod venstre
Åbning af prismaspænder: Bring håndtaget i midterposition og mod højre: Fjern det færdigbearbejdede emne.

Slibeskiven kan til enhver tid efterjusteres og afrettes uden at miste den indstillede dimension.

Udførelse med motorsikring, lågkontakt og genstartbeskyttelse

Brug uden spændehåndtag:
Maskinen leveres med to anslagslinealer (300 & 600 mm):
Lodpfx Abeid Iymj Derw
maks. emnelængde, færdigbearbejdet: 300 mm / 600 mm
min. emnelængde, færdigbearbejdet: 54 mm
emnediameter: Ø1-25 mm

Brug med spændehåndtag (medfølger ikke som tilbehør):
maks. emnelængde, færdigbearbejdet: 60 mm
min. emnelængde, færdigbearbejdet: 12,5 mm
emnediameter: Ø1-10 mm
Udkaster med cylindrisk hoved: maks. størrelse 6

maks. tilladt emnelængde før bearbejdning: 195 mm

Længdetolerance: +/-0,01 mm
Vinkelpræcision: +/-0,01 mm
Vægt: 92 kg
Mål uden skala (BxDxH): 430x360x500 mm
Mål med skala (BxDxH): 1020x360x500 mm
Højde med åbent låg: 950 mm

Afskæreskive uden væv: SGA60P6BR1, Ø180x1xØ31,75 mm
Kopskive: PA46, Ø100x50x10xØ20 mm

Placering: Østrig / Wien

Tilstand:
Ny, lagermaskine, 6 måneders garanti.

Inkluderet tilbehør:
• 1 stk. afskæreskive SGA60P6BR1 med flange, præmonteret
• 1 stk. kopskive PA46 med flange, præmonteret
• 1 stk. afretterdiamant, præmonteret
• 1 stk. rem, præmonteret
• 2 stk. Y-frontnøgle
• 1 stk. unbrakonøgle 3 mm, 5 mm, 3/16''
• 1 stk. stiftnøgle 6 mm
• 1 stk. måleskala 300 mm
• 1 stk. måleskala 600 mm
• 1 stk. mikrometerskrue med skalahylster
• 1 stk. rengøringsbørste
• 1 stk. håndtag
• 1 stk. betjeningsvejledning på tysk
• 1 stk. transportkasse i træ
