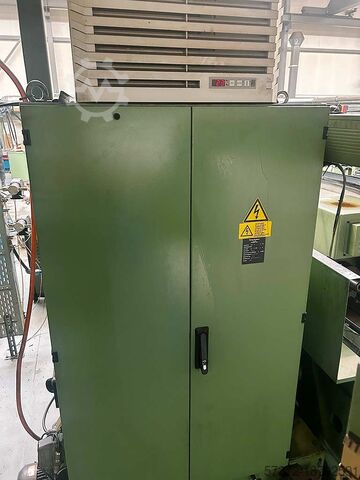

CNC universal cylindrisk slibemaskine

Karstens K11 1000

Stand: generelrenoveret (brugt), Produktionsår: 2026, Karstens K11 1000 fuldt udstyret Rundslibemaskinen er blevet totalrenoveret af PS-Karstens. Maskinen er gennemtestet og i meget god stand. Da vi er specialiserede i Karstens rundslibemaskiner, kan vi tilbyde komplet service (elektrisk og mekanisk) på maskinen efter køb. Tekniske data: Centrumafstand: 1000 mm Centrumhøjde: 180 mm Emnevægt: 100 kg svævende, 250 kg mellem centrer Slibeskivediameter: 400 mm Emnespindel: MK 4, trinløs variabel hastighed 30-450 o/min, svingområde 0 - 90° Lunt: MK4, pinolslag 45 mm, præcis cylinderjustering Pinolkraft: 200-600 N, hydraulisk betjent via fodpedal Bordets skævhedsindstilling: 10 grader Indstillingsvej af tilspindel: 80 mm Hurtigbevægelsesvej: 50 mm Grovindstilling luftleje: 280 mm Slipespindelmotor udvendig: 4 KW Fgodpfx Aoh Riwdjdtsi Slipespindelmotor indvendig: 2,2 KW Emnespindelmotor: 0,55 KW Maskinvægt: Netto 3800 kg Tilspændingsdrev via jævnstrømsmotor Luftlejestøttet hurtigindstilling af slipespindelstokken til hurtig og sikker positionering af slibningen. Separat drivmotor til udvendig og indvendig slibning. Fuldautomatisk arbejdsproces, tilspændingsbevægelse via kronomkaster: Hurtig fremføring, hurtig retur, slibedrift, tilspændingsstop, mym-tilspænding. Automatisk længdeslibecyklus Central kølevæskeforsyning til alle slibesteder Emnespindelstok med trinløst justerbar drivning til både fritløbende og fastholdt spindel. Tilspændingsstyring til længde- og indstiksslibning, indstilling for retur, tilspændingsmængder, indføringshastigheder, afbrændingstider, tomslagscyklusser Digitaldisplay for slipespindel B-akse, emnespindel, X- og Z-akse fra HEIDENHAIN Papirbåndsfilterautomat ca. 250 L lignende Weiss/EMAG/GP-rundslibemaskiner/Studer/Kellenberger/Schaudt/Tsch udin/Tacchella/Dannobat/Bahmüller/Fortuna

Stand: generelrenoveret (brugt), Produktionsår: 2020, Maskintype: Cylindrisk slibemaskine Fabrikant: Schaudt Maschinenbau GmbH Model: PS 4 Produktionsår: 1986 Renovering/Retrofit: 2020 Styring (efter retrofit): Siemens CNC SINUMERIK 840D Generelle specifikationer Anvendelse: Udvendig cylindrisk slibning Slibemetoder: Indstiks-, langsgående- og planslibning Styringstype: CNC (Siemens retrofit 2020) Maskinens vægt: ca. 3.500 – 4.500 kg Opstillingsareal: ca. 3,5 m x 2,0 m Arbejdsområde Centerhøjde: 180 mm Afstand mellem spidser: 1.000 mm (alt efter version) Maks. emnediameter: 360 mm Maks. emnevægt: ca. 150 kg mellem spidser Slibespindel Slibeskive diameter: 400 mm Slibeskive bredde: 50 mm Slibeskive hul: 127 mm Omkredshastighed: Op til 45 m/s Spindelmotor effekt: ca. 7,5 kW Spindelhastighedsområde: Op til 1.500 – 2.500 o/min (afhængig af skivestørrelse) Hovedleje / Spindelstock Fgedpsw Avrzjfx Adtsi Type: Fast eller roterende spindel Hastighedsområde (hvis motoriseret): ca. 30 – 500 o/min Konus: MK4 eller tilsvarende Drivning: AC-servomotor (efter retrofit) Pinol / Bagdok Type: Manuel eller hydraulisk aktiveret Pinolslag: ca. 50 mm Pinoldiameter: ca. 75 mm Akser X-akse (indføring): CNC-styret Z-akse (langsbevægelse): CNC-styret Opløsning: 0,001 mm Drivning: Digitale servomotorer med kuglespindel Positionsfeedback: Absolutte/incrementale lineære encodere Kølesystem Køletank kapacitet: ca. 150 – 250 liter Kølepumpe: Højtrykspumpe med filtersystem Andre funktioner (efter retrofit) Siemens HMI med touch-interface Elektroniske håndhjul (MPG) Opdateret sikkerhedssystem og kabine Nyt elskab med ventilation og køling Valgfri AE-sensor til gnistdetektering eller touch-afretning

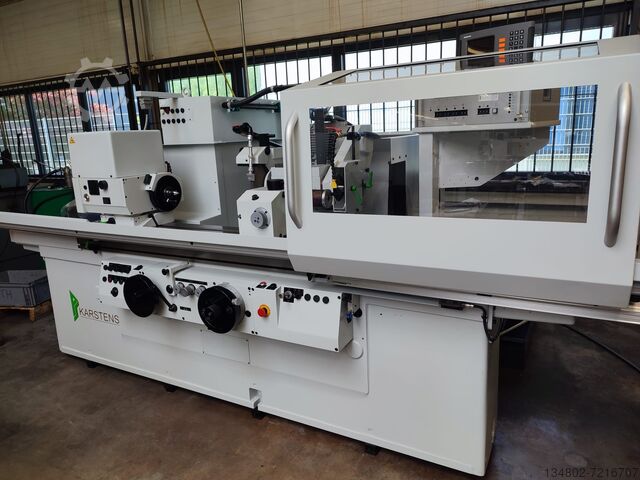

Stand: næsten som ny (udstillingsmaskine), Produktionsår: 2026, Karstens K11 1000 Premium Retrofit Rundslibemaskine Fabrikat: Karstens Tekniske data: Centrumafstand: 1100 mm Centrumhøjde: 180 mm / (250 mm = option) Emnevægt: 100 kg hængende, 300 kg mellem centrer Slibeskivens diameter: 400 mm eller 500 mm (yderslibeskive) Emnespindel: MK 4, trinløs omdrejningsregulering 30-450 o/min, drejeområde 0 - 90° Pinoldok: MK4, pinolslag 45 mm Pinolkraft: 200-600 N manuelt, (op til 2500 N muligt, justerbart = option) Bordets drejevinkel: 10 grader Tilspindels forskydningsvej: 80 mm Hurtiggang: 50 mm Grovindstilling luftleje: 280 mm Slibespindelmotor, udvendig: 4 kW / (5,5 kW = option) Trinløs hastighedsregulering af slibeskive via potentiometer Slibespindelmotor, indvendig: 2,2 kW Emnespindelmotor: 1,1 kW Hydraulikmotor: 1,5 kW Smøremotor: 0,1 kW Hydrauliktank: 80 liter Maskinvægt netto: 3.800 kg Tilspindrift via DC-motor Luftlejestøttet hurtigindstilling af slibespindelboksen for hurtig og sikker positionering til slibeposition. Separat drivsystem for ud- og indvendig slibespindel. Fuldautomatiseret proces, tilspindingsbevægelse via rosetkontakt: hurtig fremkørsel, hurtig returkørsel, slibedrift, tilspindingsstop, mym-tilspinding. Automatisk længdeslibecyklus Central kølemiddelforsyning til alle slibesteder Emnespindelboksen med trinløst reguleret drift både i medløb og låst position. Ny digital tilspindingsstyring med Siemens-panel og Siemens PLC til længde- og indstikslibning, indtastning for returkørsel, tilspindingsmængder, fremføringer, overbrændingstider, tomgangsslag – kompatibel med gammel Karstens tilspindingsstyring – med farvet Siemens touchpanel. Lineal i X- og Z-akse, fabrikat HEIDENHAIN. Fgsdeiv Au Eepfx Adtji Ligner Weiss/EMAG/GP-rundslibemaskiner/Studer/Kellenberger/Schaudt/Tsch udin/Tacchella/Dannobat/Bahmüller/Fortuna

Stand: næsten som ny (udstillingsmaskine), Produktionsår: 2026, Karstens K11 1000 Premium Retrofit rundslibemaskine Fabrikat: Karstens Tekniske data: Spidsafstand: 1100 mm Spidshøjde: 180 mm / (250 mm som option) Emnevægt: 100 kg frit spændt, 300 kg mellem spidserne Slibeskivediameter: 400 mm eller 500 mm (ydre slibeskive) Emnespindel: MK 4, trinløs regulerbar omdrejningstal 30–450 omdr./min., svingområde 0–90° Pinoldok: MK 4, pinolslag 45 mm Pinolkraft: 200–600 N manuelt, (op til 2500 N muligt, justerbart = option) Bordets drejevinkel: 10 grader Indstillingsvej doseringsspindel: 80 mm Hurtiggang: 50 mm Grovjustering luftleje: 280 mm Ydre slibespindelmotor: 4 kW / (5,5 kW som option) Trinløs omdrejningsregulering af slibeskiven via potentiometer Indre slibespindelmotor: 2,2 kW Emnespindelmotor: 1,1 kW Hydraulikmotor: 1,5 kW Smøremotor: 0,1 kW Hydrauliktank: 80 liter Maskinens nettovægt: 3800 kg Indføring via DC-motor Luftlejeunderstøttet hurtigindstilling af slibespindelkassen for hurtig og sikker tilgang til slibepositionen. Separat drev til spindler for udvendig og indvendig slibning. Fuldautomatisk arbejdsgang, indføringsbevægelse via stjernekontakt: hurtig frem, hurtig retur, slibning, indføringsstop, mym-indføring. Automatisk længdeslibecyklus Central kølemiddeltilførsel til alle slibepunkter Emnespindelstok med trinløst regulérbart drev til fri eller fastspændt spindel. Fgodpfx Ajh Rimmedtsi Ny digital indføringsstyring med Siemens-panel og Siemens PLC til længdeslibning og indstiksslibning. Indtastning for tilbagemelding, indføringsmængder, føder, afbrændingstider, tomslag, kompatibel med gamle Karstens indføringsstyringer, med farvet Siemens touchpanel. Sammenlignelig med Weiss/EMAG/GP-rundslibemaskiner/Studer/Kellenberger/Schaudt/Tsch udin/Tacchella/Dannobat/Bahmüller/Fortuna.
